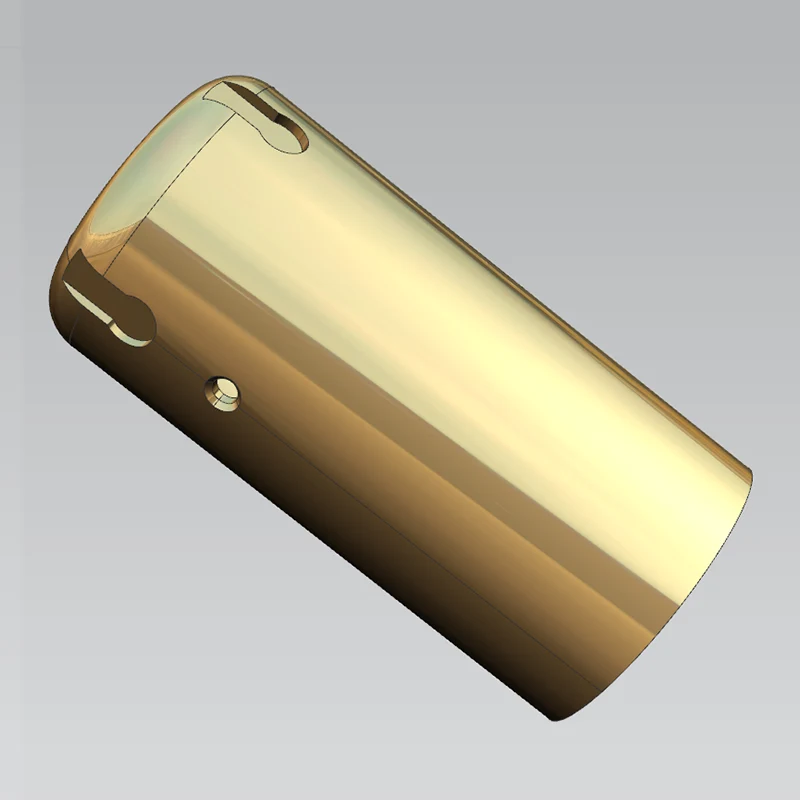

Wat maakt de superprecisie van micro-asonderdelen tot een game-changer in de moderne productie?

1. Het precisiemandaat: waarom schaal een nieuw paradigma vereist

De meedogenloze miniaturisering van mechanische systemen in verschillende sectoren heeft ongekende eisen gesteld aan productieprocessen. Componenten die ooit in millimeters werden gemeten, worden nu gespecificeerd in microns, en de functionele prestaties van volledige samenstellingen hangen vaak af van de geometrische betrouwbaarheid van een enkele micro-as. In deze contextMicro-asonderdelen Superprecies draaienkomt niet naar voren als een stapsgewijze verbetering, maar als een fundamentele factor voor de volgende generatie techniek.

Traditionele draaibewerkingen, hoewel effectief voor componenten op macroschaal, stuiten op ernstige beperkingen wanneer de werkstukdiameter kleiner wordt dan 1 mm. De fysica van het snijden verandert dramatisch: snijkrachten die op grote schaal verwaarloosbaar zijn, worden dominante foutenbronnen, thermische uitzetting die beheersbaar is, wordt van cruciaal belang, en gereedschapsslijtage die voorspelbaar is, wordt grillig. Superprecies draaien pakt deze uitdagingen aan door een combinatie van ultrastijve machine-architecturen, geavanceerde gereedschapsmaterialen en zorgvuldig geoptimaliseerde procesparameters.

De economische en prestatiebelangen zijn aanzienlijk. Een micro-as die zelfs maar 2 μm afwijkt van de gespecificeerde diameter, kan ervoor zorgen dat een hele subassemblage niet meer functioneert. Bij medische hulpmiddelen kunnen dergelijke afwijkingen de steriliteit of mechanische betrouwbaarheid in gevaar brengen. In lucht- en ruimtevaarttoepassingen kunnen ze de balans en levensduur van snel roterende systemen beïnvloeden. Het precisiedraaiproces heeft daarom enorme belangstelling gewekt voor de gestandaardiseerde en massaproductie van micro-assen, omdat het meer efficiëntie oplevert vergeleken met alternatieve methoden zoals machinale bewerking met elektrische ontlading of elektrochemische bewerking.

Wat superprecies draaien onderscheidt van conventionele precisiebewerkingen is niet alleen het bereiken van nauwe toleranties, maar ook deherhaalbaarheidwaarmee deze toleranties tijdens productieruns worden gehandhaafd. Deze herhaalbaarheid is het resultaat van holistische procescontrole, die machinekalibratie, omgevingsstabilisatie, monitoring van de gereedschapsconditie en realtime foutcompensatie omvat. Wanneer deze elementen effectief worden geïntegreerd, levert de methode componenten op die met opmerkelijke consistentie aan de meest veeleisende specificaties voldoen.

2. Kernprincipes van superprecies draaien voor microschachten

In wezen wordt superprecies draaien voor micro-assen beheerst door dezelfde kinematische principes als conventioneel draaien: een roterend werkstuk wordt gevormd door een gecontroleerd snijgereedschap dat langs de rotatieas beweegt. De implementatie van deze principes op microschaal vereist echter een fundamenteel andere benadering van elk aspect van het proces.

2.1. Beheer van snijkracht

De snijkrachten bij microdraaien zijn proportioneel groter in verhouding tot de stijfheid van het werkstuk in vergelijking met macrodraaien. Een as met een diameter van 100 μm en een lengte van 5 mm heeft een lengte-diameterverhouding van 50:1, waardoor deze zeer gevoelig is voor doorbuiging, zelfs onder bescheiden radiale krachten. Onderzoek heeft aangetoond dat maatfouten in microschachten met grote lengte-diameterverhoudingen met 90% kunnen worden verminderd door middel van geschikte foutcompensatiestrategieën. Dit onderstreept het cruciale belang van krachtbeheer bij het bereiken van superprecieze resultaten.

Een bijzonder effectieve benadering is het krachtvrij draaien, waarbij de naderingshoek van het gereedschap en de snedediepte zodanig zijn geconfigureerd dat de resulterende stuwkracht nul nadert. Dit minimaliseert de doorbuiging van het werkstuk en maakt de productie mogelijk van assen met rechtheidsfouten van minder dan 0,5 μm over een lengte van 10 mm. Door dit te combineren met hogedruk-koelmiddelafgifte en geavanceerde gereedschapscoatings wordt de wrijving en de vorming van snijkanten, die veel voorkomende bronnen van oppervlakteruwheid zijn bij microdraaien, verder verminderd.

2.2. Thermische stabiliteit en foutcompensatie

Thermische uitzetting is een andere kritische factor. Zelfs een temperatuurstijging van 1°C kan ervoor zorgen dat een stalen as van 100 μm ongeveer 1,2 μm uitzet: een aanzienlijk deel van het totale tolerantiebudget. Om dit tegen te gaan, zijn moderne superprecieze draaicentra voorzien van temperatuurgecontroleerde omgevingen, spilkoelsystemen en thermische verplaatsingssensoren die terugkoppelen naar de CNC-controller. Real-time compensatiealgoritmen passen de gereedschapspositie aan op basis van de gemeten thermische drift, zodat de uiteindelijke afmetingen van het onderdeel binnen de specificaties blijven.

Bovendien elimineert het gebruik van luchtgelagerde spindels en hydrostatische geleidingen mechanische contactwrijving, wat zowel de warmteontwikkeling vermindert als de bewegingssoepelheid verbetert. Deze machine-elementen, gecombineerd met actieve trillingsdemping, creëren een stabiele snijzone die essentieel is voor het bereiken van oppervlakteruwheidswaarden van Ra < 0,05 μm op micro-assen. De integratie van deze principes in één enkel platform is wat de state-of-the-art definieertMicro-asonderdelen Superprecies draaien.

3. Machinearchitectuur en gereedschapsvereisten

De werktuigmachine die wordt gebruikt voor superprecies microdraaien is fundamenteel anders dan een standaard CNC-draaibank. Het moet een sub-micron positioneringsresolutie, minimale thermische groei en uitzonderlijke statische en dynamische stijfheid bieden. De belangrijkste architectonische kenmerken zijn onder meer:

• Basis van graniet of polymeerbeton– zorgt voor een hoge demping en thermische traagheid, waardoor de werkzone wordt geïsoleerd van vloertrillingen.
• Lineaire motoraandrijvingen– elimineert speling en wrijving, waardoor acceleratiesnelheden tot 2 g en positioneringsherhaalbaarheid van ±0,1 μm mogelijk zijn.
• Hydrostatische of aerostatische lagers– ondersteunen zowel de spil als de glijbanen met vrijwel geen wrijving en uitstekende radiale/axiale stijfheid.
• Encoders met hoge resolutie– doorgaans laserinterferometer- of glasschaaltypes met een resolutie van 0,01 μm voor terugkoppeling met gesloten lus.
• Gereedschapspaal met snelwisselmogelijkheid– geschikt voor diamant-, CBN- of gecoate hardmetalen wisselplaten met randradii zo klein als 2 μm.

De selectie van gereedschappen is net zo belangrijk. Voor superprecies draaien wordt vaak de voorkeur gegeven aan diamantgereedschappen met één kristal voor non-ferromaterialen vanwege hun extreme hardheid en lage wrijvingscoëfficiënt. Voor ferrolegeringen worden polykristallijne kubieke boornitride (PCBN) of keramische inzetstukken gebruikt, hoewel deze een zorgvuldigere randvoorbereiding vereisen om microchips te voorkomen. De neusradius van het gereedschap varieert doorgaans van 0,05 mm tot 0,2 mm, afhankelijk van de gewenste oppervlakteafwerking en de aspectverhouding van de as.

Bovendien is het monitoren van gereedschapslijtage onmisbaar. Zelfs 1 μm flankslijtage kan de effectieve snijgeometrie veranderen en de oppervlaktekwaliteit verslechteren. Moderne machines integreren akoestische emissiesensoren of krachtdynamometers om de voortgang van slijtage te detecteren en automatisch gereedschapswissels te activeren, zodat elk geproduceerd onderdeel aan de superprecisiecriteria voldoet.

4. Materiaalkeuze en bewerkbaarheid

Niet alle materialen zijn even geschikt voor superprecies microdraaien. De bewerkbaarheid van een materiaal bepaalt de haalbare oppervlakteafwerking, standtijd en maatvastheid. Vaak verwerkte materialen zijn onder meer:

Voor elk materiaal moeten de snijparameters – snelheid, voeding, snedediepte – zorgvuldig worden afgestemd. Aluminiumlegeringen kunnen bijvoorbeeld met diamantgereedschappen worden gedraaid met snelheden tot 500 m/min, terwijl titanium snelheden van minder dan 80 m/min vereist om overmatige slijtage van het gereedschap te voorkomen. Ook de keuze van het type koelvloeistof en de wijze van afleveren varieert; Op olie gebaseerde koelmiddelen hebben de voorkeur voor roestvrij staal om wrijving te verminderen, terwijl met water mengbare vloeistoffen gebruikelijk zijn voor aluminium om de warmteafvoer te verbeteren.

De afgelopen jaren heeft het gebruik van cryogene koeling (vloeibare stikstof) aan kracht gewonnen voor moeilijk te bewerken materialen, omdat het de snijtemperaturen verlaagt en de standtijd verbetert zonder thermische vervorming te introduceren. Deze aanpak, hoewel kostbaar, heeft het superprecies draaien van gehard staal (tot 60 HRC) mogelijk gemaakt met een oppervlakteafwerking die vergelijkbaar is met slijpen.

5. Procesparameters en hun invloed op de kwaliteit

De interactie tussen snijsnelheid, voedingssnelheid en snedediepte bepaalt de kwaliteit van de voltooide micro-as. Elke parameter heeft een duidelijk effect op de oppervlakteruwheid, ronding en restspanning.

• Snijsnelheid (Vc)– Hogere snelheden verminderen over het algemeen de snijkantopbouw en zorgen voor gladdere oppervlakken, maar verhogen ook de slijtage van het gereedschap en de thermische belasting. De optimale snelheid wordt doorgaans gevonden aan de bovengrens van het aanbevolen bereik van het gereedschap.
• Voedingssnelheid (f)– De voeding per omwenteling heeft rechtstreeks invloed op de theoretische oppervlakteruwheid (Ra ≈ f² / (8·r) voor een gegeven neusradius). Een lagere voeding verbetert de afwerking maar vermindert de productiviteit. Voor superprecisie worden de voedingen vaak ingesteld tussen 1 μm/omw en 5 μm/omw.
• Snedediepte (ap)– De diepte moet minimaal tweemaal de neusradius zijn om stabiel zagen te garanderen, maar een te grote diepte vergroot de radiale krachten en doorbuiging. Voor microschachten zijn dieptes van 10 μm tot 50 μm gebruikelijk.

Om het gecombineerde effect te illustreren, beschouwen we een messing micro-as (diameter 0,5 mm) die is gedraaid met een diamantgereedschap (neusradius 0,05 mm). Bij gebruik van Vc = 300 m/min, f = 2 μm/omw en ap = 20 μm bedraagt ​​de theoretische Ra ongeveer 0,01 μm, wat ruim binnen het superprecisiebereik ligt. Als de voeding echter wordt verdubbeld tot 4 μm/omw, neemt de Ra toe tot 0,04 μm – nog steeds acceptabel, maar bijna de limiet voor kritische toepassingen.

In de praktijk moet bij de selectie van parameters ook rekening worden gehouden met de machinedynamiek. Bij bepaalde spiltoerentallen en voedingscombinaties kunnen onstabiele snijomstandigheden (chatter) optreden, waardoor zichtbare trillingssporen op het asoppervlak achterblijven. Geavanceerde procesbewakingssystemen maken gebruik van versnellingsmeters om trillingen te detecteren en passen automatisch de spilsnelheid of voedingssnelheid aan om deze te onderdrukken, waardoor een consistente oppervlaktekwaliteit gedurende de hele productiebatch wordt gegarandeerd.

6. Kwaliteitsborging: metingen en metrologie

Om te verifiëren dat een micro-schacht voldoet aan de superprecisiespecificatie zijn meetinstrumenten nodig die een nanometerresolutie kunnen halen. De volgende technologieën worden vaak gebruikt:

1. Interferometrische lengtemeting– Maakt gebruik van laserinterferometers om de diameter en lengte te meten met een nauwkeurigheid beter dan ±0,1 μm.
2. Meting van de rondheid– Uitgevoerd met een precisiespindel en een LVDT-taster; rondheidsfouten onder 0,2 μm zijn haalbaar.
3. Oppervlakte profilometrie– Contact- of contactloze (witlicht-interferometrie) profilers meten Ra- en Rz-waarden over het schachtoppervlak.
4. Coördinatenmeetmachines (CMM)– Voor complexe microschachten met meerdere kenmerken kan een CMM met een stylusdiameter van 0,5 mm of minder vorm- en positietoleranties inspecteren.
5. Optische comparatoren en visionsystemen– Zorg voor snelle, contactloze maatcontroles voor productie in grote volumes.

Naast dimensionale inspectie wordt de materiaalintegriteit beoordeeld door middel van hardheidstests (micro-Vickers) en restspanningsmetingen (röntgendiffractie). Deze zijn vooral belangrijk voor assen die een daaropvolgende warmtebehandeling of montage met perspassingen zullen ondergaan. Er worden statistische procescontrole (SPC)-grafieken bijgehouden voor kritische parameters, waardoor vroegtijdige detectie van procesafwijkingen mogelijk is en corrigerende maatregelen mogelijk zijn voordat er niet-conforme onderdelen worden geproduceerd.

Het is vermeldenswaard dat de meetomgeving net zo gecontroleerd moet zijn als de bewerkingsomgeving. Temperatuurschommelingen, luchtstromingen en vloertrillingen kunnen allemaal meetfouten veroorzaken. Daarom bevinden metrologielaboratoria zich doorgaans in cleanrooms met een temperatuurstabiliteit van ±0,1°C en trillingsisolatietafels.

7. Toepassingen in kritieke industrieën

De vraag naarMicro-asonderdelen Superprecies draaienwordt gedreven door verschillende hoogwaardige sectoren waar over miniaturisering en precisie niet kan worden onderhandeld.

• Medische apparaten– Voerdraden, katheteronderdelen en chirurgische microboren vereisen schachten met uitzonderlijke rechtheid en gladde oppervlakken om weefseltrauma tot een minimum te beperken. Roestvrij staal en nitinol zijn veel voorkomende materialen en het proces zorgt ervoor dat de oppervlakteruwheid de bacteriële hechting niet bevordert.
• Lucht- en ruimtevaart– Brandstofdoseerkleppen, hydraulische actuatoren en gyroscoop-cardanische ophangingen bevatten microschachten die bestand moeten zijn tegen extreme temperaturen en drukken. Het superprecies draaien van Inconel- en titaniumlegeringen zorgt voor de nodige weerstand tegen vermoeiing en maatvastheid.
• Automobiel– Brandstofinjectiesystemen voor diesel- en benzinemotoren maken gebruik van micro-assen die de doseeropeningen met nauwkeurigheid op micronniveau regelen. Het proces vermindert wrijving en slijtage, wat bijdraagt ​​aan een lager brandstofverbruik en lagere emissies.
• Elektronica– Miniatuurmotoren voor harde schijven, camerastabilisatoren en drone-cardanische ophangingen vertrouwen op micro-assen met minimale slingering om de rotatienauwkeurigheid te behouden. Koper-beryllium en gehard staal worden vaak gekozen vanwege hun elektrische en mechanische eigenschappen.
• Optische en fotonica– Glasvezeluitlijningshulzen en micropositioneringstafels bevatten schachten die het licht met submicronprecisie geleiden. Het draaiproces produceert oppervlakken die vrij zijn van krassen en verontreinigingen, waardoor een laag optisch verlies wordt gegarandeerd.

Bij elk van deze toepassingen is de mogelijkheid om op consistente wijze assen te produceren met diameters tot 0,1 mm en lengte-diameterverhoudingen van meer dan 30:1 een onderscheidende factor in de concurrentie. Het proces maakt ook de productie mogelijk van complexe kenmerken zoals taps toelopende delen, groeven en schroefdraad op dezelfde micro-as, waardoor de noodzaak voor secundaire bewerkingen wordt verminderd.

8. Aanhoudende uitdagingen en mitigatiestrategieën

Ondanks vooruitgang,Micro-asonderdelen Superprecies draaienwordt geconfronteerd met een aantal inherente uitdagingen die voortdurende aandacht vereisen.

• Doorbuiging van het werkstuk– Zoals besproken buigen slanke assen onder snijkrachten. De beperking omvat het gebruik van ondersteuning voor de losse kop (levende middelpunten), het verminderen van de snedediepte en het gebruik van tegengesteld draaiende gereedschapsbanen om de krachten te balanceren.
• Slijtage van gereedschap– Zelfs diamantgereedschappen slijten na verloop van tijd, waardoor de oppervlakteafwerking wordt aangetast. Regelmatige gereedschapsinspectie en monitoring van slijtage tijdens het proces zijn essentieel. Gecoate gereedschappen en geavanceerde smeermiddelen verlengen de standtijd van het gereedschap.
• Thermische vervorming– De tijdens het zagen gegenereerde warmte kan zowel het werkstuk als de machinestructuur uitzetten. Toepassing van koelvloeistof, luchtsnijtechnieken en opwarmroutines van de machine helpen het thermische evenwicht te behouden.
• Braamvorming– Bij de in- en uitgang van sneden kunnen kleine bramen de werking van de as in gevaar brengen. Ontbraamprocessen zoals elektrochemisch ontbramen of abrasieve stroombewerking worden vaak toegevoegd als nabewerkingsstappen.
• Oppervlakteverontreiniging– Fijne deeltjes of koelvloeistofresten kunnen de oppervlaktekwaliteit beïnvloeden. Ultraschone bewerkingsomgevingen en reiniging na het proces (bijvoorbeeld ultrasoon wassen) zijn standaardpraktijken.

Om deze uitdagingen holistisch aan te pakken, hanteren veel fabrikanten een ‘closed-loop’-benadering waarbij procesgegevens (krachten, temperatuur, trillingen) continu worden verzameld en teruggekoppeld naar een machine learning-model dat optimale parameters voor elke nieuwe batch voorspelt. Deze datagestuurde strategie heeft verbeteringen in de first-pass-opbrengst aangetoond van minder dan 80% tot meer dan 95% voor complexe micro-asgeometrieën.
