Een leverancier van medische bewerkingen wordt niet alleen op basis van het aantal machines geselecteerd. Amerikaanse apparaatteams hebben bewijs nodig dat de leverancier de vereiste geometrie kan behouden, de materiaalidentiteit kan behouden, inspectieresultaten kan documenteren, gecontroleerde CAD-gegevens kan beschermen en snel kan communiceren wanneer een tekening niet kan worden vervaardigd zoals vrijgegeven.
Sanluo Precision is een in Shenzhen, China gevestigde fabrikant en leverancier van precisie CNC-medische bewerkingen. De genoemde mogelijkheden omvatten vijfassige bewerking, draai-frezen, Zwitsers en centreerdraaibankwerk, CNC-draaien, precisieslijpen, EDM, draadvonken, laserbewerking en microbewerking. Het bedrijf ondersteunt op maat gemaakte onderdelen, variërend van ontwikkelingswerk uit één stuk tot productie in hogere volumes, en noemt medische toepassingen zoals kogelkoppen voor kunstmatige gewrichten, componenten voor spinale fusie, medische schroeven, chirurgische instrumenten, vasculaire onderdelen, kunstmatige hartcomponenten, onderdelen voor diagnostische apparatuur en onderdelen die verband houden met ultrasone sondes.
De praktische vraag is niet simpelweg: “Kan deze winkel het onderdeel maken?” Het gaat erom of de werkplaats het onderdeel herhaaldelijk kan maken, kan bewijzen wat het heeft gemaakt en correct kan reageren wanneer de productie een zwakte in het ontwerp of het proces aan het licht brengt.
Sanluo Precision beschrijft zijn medische bewerkingsservice als een technische service voor het volledige proces, beginnend met productontwikkeling en zich uitbreidend via massaproductie. De aangegeven workflow maakt gebruik van CAD/CAM/CAE-tools, CATIA-modellering, Mastercam-programmering, ANSYS-analyse en productiecontrole via MES. Die combinatie is relevant wanneer een onderdeel moeilijk te bevestigen is, diepe interne kenmerken heeft, dunne wanden bevat of meerdere bewerkingen vereist om de concentriciteit te behouden.
Voor een tekeningbeoordeling dient u, indien toegestaan, het oorspronkelijke CAD-bestand, de vrijgegeven tekening, de revisiegeschiedenis, de materiaalspecificatie, het verwachte jaarlijkse volume en alle bekende functies die essentieel zijn voor de werking, te verstrekken. Vraag de leverancier om problemen met de toegang tot het gereedschap, niet-ondersteunde wanden, scherpe interne hoeken, moeilijke referentiepunten, braamrisico's en kenmerken die mogelijk EDM, slijpen of een secundaire bewerking vereisen, te identificeren. Een nuttige DFM-beoordeling zou moeten resulteren in specifieke voorgestelde wijzigingen, en niet in een algemene verklaring dat het onderdeel ‘bewerkbaar’ is.
Ondersteuning van prototypen moet ook in commerciële termen worden besproken. Bevestig of het eerste artikel dezelfde materiaalkwaliteit, machines, gereedschapsaanpak, inspectieapparatuur en afwerkingsroute zal gebruiken als bedoeld voor productie. Een prototype dat met een ander proces is gemaakt, kan het ontwerp bewijzen, maar zegt weinig over de herhaalbaarheid op volume. Sanluo stelt dat het zowel bestellingen uit één stuk als programma's met grote volumes ondersteunt, dus kopers moeten zich afvragen hoe het productieplan tussen deze fasen verandert.
Uw offerteaanvraag moet de exacte kwaliteit en staat van het materiaal identificeren, en niet alleen ‘roestvrij staal’ of ‘titanium’. Sanluo noemt roestvrij staal van implantaat- en interventiekwaliteit, titaniumlegeringen, hogetemperatuurlegeringen, keramiek, wolfraamstaal, PEEK, PEI, PAI en UPE onder de ondersteunde materialen. De toepasselijke kwaliteit, warmtebehandeling, hardheid, traceerbaarheid van de partij en certificaatvereisten moeten nog steeds uit uw ontwerp- en kwaliteitsdocumenten komen.
Toleranties moeten aan de functie worden gekoppeld. Markeer echte kritische afmetingen, referentierelaties, slingering, vlakheid, cilindriciteit, schroefdraadvereisten en grenzen voor de oppervlakteafwerking in plaats van een nauwe tolerantie op elk kenmerk toe te passen. Vraag hoe elk kritisch kenmerk zal worden geïnspecteerd. Een leverancier kan een CMM gebruiken voor positionele nauwkeurigheid, een optisch systeem voor kleine profielen, gekalibreerde meters voor schroefdraad en apparatuur voor oppervlakteafwerking voor het afdichten of dragen van oppervlakken. De inspectiemethode is van belang omdat een resultaat alleen betekenis heeft als de meetonzekerheid en de opstelling passend zijn.
Oppervlaktebehandeling moet worden vermeld als onderdeel van de onderdeeldefinitie. Anodiseren, passiveren, elektrolytisch polijsten, coaten, warmtebehandeling, reinigen, markeren en sterilisatiecompatibiliteit kunnen de afmetingen of de oppervlaktechemie veranderen. De verpakking verdient dezelfde aandacht. Bepaal of onderdelen afzonderlijke zakken, schone hantering, beschermkappen, vochtbeheersing, partijlabels of gescheiden verpakkingen voor verschillende revisies nodig hebben. Deze details worden vaak urgent na de eerste verzending, wanneer een goed bewerkt onderdeel bekrast, gemengd of onmogelijk te identificeren arriveert.

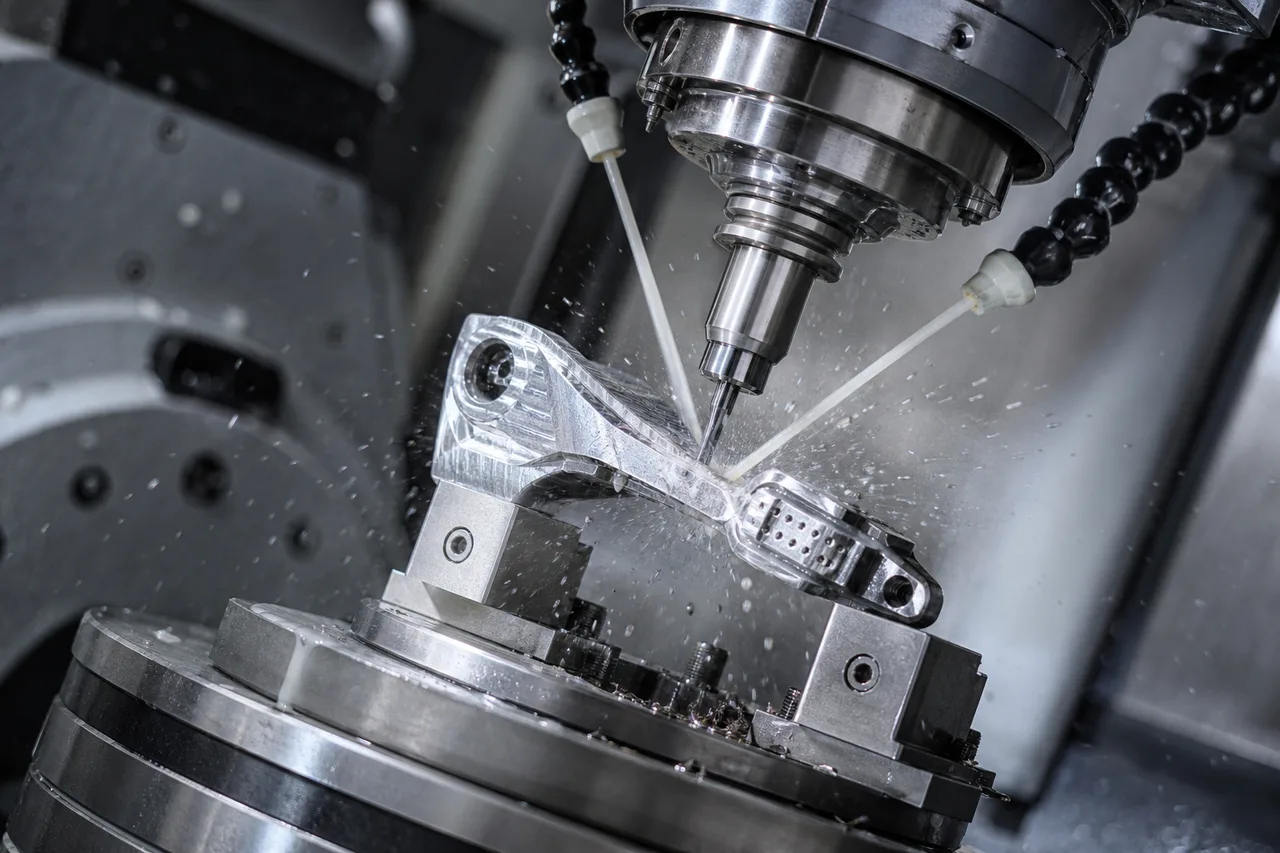

De processelectie moet de geometrie, het materiaal, de tolerantiestapel en de hoeveelheid van het onderdeel volgen. Vijfassige bewerking is handig wanneer meerdere vlakken moeten worden bereikt in minder opstellingen, wanneer samengestelde oppervlakken een gecontroleerde gereedschapsoriëntatie nodig hebben, of wanneer herhaaldelijk opnieuw opspannen de positioneringsnauwkeurigheid in gevaar zou brengen. Het kan het aantal opstellingen verminderen, maar neemt de noodzaak van een goede datumplanning en inspectie niet weg. Een slecht gedefinieerde referentiestructuur blijft een probleem op een vijfassige machine.
Bewerking van het Zwitserse type is meestal geschikt voor kleine, lange, slanke onderdelen met gedraaide kenmerken, dwarsgaten, schroefdraad en herhaalde productievraag. Ondersteuning van de geleidebus helpt de doorbuiging nabij de snijzone te beheersen. Draai-frezen is geschikt voor onderdelen die rotatiekenmerken combineren met gefreesde platte vlakken, sleuven, gaten of details buiten de as. Het kan de overdracht tussen machines verminderen, waardoor de concentriciteit behouden blijft en de verwerkingstijd wordt verkort.
EDM en draadvonken zijn geschikt wanneer conventioneel snijden een smalle gleuf, een scherp inwendig profiel, hard materiaal of ingewikkelde contouren niet kan bereiken. De wisselwerking is de procestijd en de noodzaak om herschikte lagen, door hitte beïnvloede gebieden en de reiniging na het proces, waar van toepassing, onder controle te houden. Precisieslijpen wordt vaak gekozen voor draagoppervlakken, strakke cilindrische relaties of gecontroleerde afwerkingen na warmtebehandeling. Microbewerking brengt zijn eigen risico's met zich mee: gereedschapsbreuk, braamvorming, materiaalvariatie en inspectielimieten worden belangrijker naarmate de kenmerken kleiner worden.
| Proces | Gemeenschappelijke pasvorm | Afweging van de koper om te bevestigen |
|---|---|---|
| Vijfassige CNC | Complexe voorgevormde onderdelen en veelzijdige kenmerken | Armatuurstrategie, toegang tot gereedschap en verificatie van moeilijke oppervlakken |
| Zwitsers type | Kleine, slanke draaidelen en herhalingsproductie | Controle van de staafvoorraad, opstelling van de geleidebussen en vereisten voor afsnijding of eindkenmerken |
| Draaien-frezen | Roterende onderdelen met gefreesde of buiten de as gelegen kenmerken | Datumoverdracht en concentriciteit over gecombineerde operaties |
| EDM of draadvonken | Harde materialen, smalle sleuven en ontoegankelijke profielen | Oppervlakteconditie, spoelen, opruimen en cyclustijd |
| Slijpen of microbewerking | Fijne afwerkingen, kleine details en nauwkeurige geometrische controle | Braamcontrole, inspectiemogelijkheden en gevoeligheid voor materiaalvariaties |
Het bredere serviceaanbod van Sanluo omvat CNC-draaien, Zwitserse bewerking, draaien-frezen, slijpen, EDM, draadvonken, laserbewerking en microbewerking. In een goed sourcinggesprek moet worden gevraagd welke route wordt voorgesteld, waarom deze bij het onderdeel past en welke kenmerken na elke grote operatie worden gecontroleerd.
Een volledige offerteaanvraag vermindert twee veelvoorkomende problemen: offertes die niet kunnen worden vergeleken en prijzen die veranderen na technische beoordeling. Stuur voldoende informatie zodat de leverancier inzicht krijgt in de risico's van het onderdeel, en niet alleen in de uiterlijke vorm. De volgende volgorde werkt goed voor nieuwe componenten en ontwerpoverdrachten.
Voeg voor een in China gevestigde leverancier een discussie over documentbeheer toe voordat bestanden worden uitgewisseld. Bepaal welke bestandstypen nodig zijn, wie er toegang toe heeft, hoe revisies worden genoemd en hoe verouderde gegevens worden ingetrokken. Als het onderdeel gereguleerd of commercieel gevoelig is, moet uw inkoopovereenkomst betrekking hebben op vertrouwelijkheid, toegestane uitbesteding, eigendom van gereedschap en goedkeuring van proceswijzigingen.
Sanluo Precision presenteert zijn medische bewerkingswerkzaamheden als meer dan alleenstaand snijden. Het bedrijf beschrijft een verbonden workflow die gebruikmaakt van CAD/CAM/CAE, CATIA voor modellering, Mastercam voor programmeren, ANSYS-analyse, MES-gestuurde productie en digital-twin-verificatie. In praktische termen kunnen deze tools verschillende delen van de productieketen ondersteunen: ontwerpbeoordeling en modelintegriteit, creatie van toolpaden, technische analyse, controle van de productiestatus en virtuele controle voordat een programma de machine bereikt.
Digitale dubbele verificatieverwijst naar het gebruik van een digitale weergave van de machine, het gereedschap, de armaturen, de voorraad en de geprogrammeerde beweging om de geplande bewerking te controleren voordat er wordt gesneden. De waarde ervan is het grootst bij complex vijfassig werk, waarbij botsingen, overmatige kanteling van het gereedschap, ontoegankelijke oppervlakken en onverwachte materiaalomstandigheden vaak duur zijn om te ontdekken op de machine. Het vervangt de inspectie van het eerste artikel niet. Simulatie kan bevestigen dat een toolpath plausibel is; meting bevestigt dat het voltooide onderdeel voldoet aan de tekening.
MES-gestuurde productiebetekent dat het productie-uitvoeringssysteem wordt gebruikt om productie-informatie te beheren, zoals werkorders, routing, status en procesrecords. Voor een koper van medische hulpmiddelen is de nuttige vraag welke informatie kan worden gekoppeld aan de voltooide partij. Vraag of de leverancier materiaalcertificaten, machine- of bedrijfsgegevens, inspectieresultaten, non-conformiteitsacties en verzenddocumenten kan koppelen aan een onderdeelnummer en revisie.
Het bedrijf ondersteunt ook vijfassige bewerkingen, draaifrezen en centreerdraaibankbewerkingen. Deze mogelijkheden zijn relevant voor moeilijke componenten, maar kopers moeten nog steeds een voorgestelde route voor de specifieke tekening aanvragen. De juiste technische partner legt uit waar het proces stabiel is, waar het gevoelig is en welk bewijsmateriaal er in elke fase zal worden gegenereerd. Je kunt Sanluo's beoordelenprecisie CNC-medische bewerkingsdienstennaast uw offerteaanvraagpakket voordat u die discussie start.
De door Sanluo geleverde applicatielijst omvat zowel implantaatgerelateerde componenten als apparatuuronderdelen. Het omvat kunstmatige gewrichtskogelkoppen, apparaten voor spinale fusie, medische schroeven, chirurgische instrumenten, glaucoominstrumenten, kunstmatige hartonderdelen, vasculaire componenten, onderdelen van diagnostische apparatuur en onderdelen die verband houden met ultrasone sondes. Deze toepassingen brengen niet allemaal hetzelfde productierisico met zich mee. Een gepolijst lageroppervlak, een klein chirurgisch instrument en een behuizingsonderdeel kunnen totaal verschillende bewerkings-, inspectie-, reinigings- en verpakkingscontroles vereisen.
Voor metalen onderdelen vermeldt Sanluo roestvrij staal van implantaat- en interventiekwaliteit, titaniumlegeringen, hogetemperatuurlegeringen en wolfraamstaal. Titanium kan moeilijk zijn omdat het warmte genereert op het snijvlak en slecht reageert op onzorgvuldige gereedschapskeuze of spaanbeheersing. Roestvast staal varieert sterk wat betreft hardingsgedrag en bewerkbaarheid. Legeringen voor hoge temperaturen vereisen een zorgvuldige controle van de snijomstandigheden en gereedschapsslijtage. Wolfraamstaal brengt zorgen over hardheid en randslijtage met zich mee die voor bepaalde kenmerken EDM of slijpen kunnen bevorderen.
De vermelde niet-metalen materialen omvatten keramiek, PEEK, PEI, PAI en UPE. Technische polymeren zijn niet simpelweg zachtere versies van metaal. Ze kunnen kruipen, vocht opnemen, vervormen bij het opspannen of na het bewerken een ander dimensionaal gedrag vertonen. Keramische onderdelen vereisen mogelijk gespecialiseerd gereedschap en behandeling, omdat randafbrokkeling kan optreden, zelfs als de nominale geometrie correct is. In uw offerteaanvraag moet worden vermeld of het materiaal wordt gebruikt in een implantaat, instrument, diagnostisch apparaat of assemblage zonder patiëntcontact, omdat de verwachtingen op het gebied van reiniging, oppervlak en documentatie kunnen verschillen.
De materiaalkeuze blijft de verantwoordelijkheid van de ontwerper van het apparaat. De leverancier kan problemen met de machinale bewerking signaleren, een productievriendelijke soort voorstellen en waarschijnlijke faalwijzen identificeren, maar hij mag niet stilletjes een materiaal vervangen omdat dit gemakkelijker te snijden is. Bevestig de goedgekeurde materiaallijst, het certificaatformaat, de partij-identificatie en eventuele beperkingen op gerecycled materiaal, coatings of externe warmtebehandeling voordat de productie begint.
Een leverancier van machinale bewerkingen draagt productiebewijsmateriaal bij; de fabrikant van het apparaat blijft verantwoordelijk voor de regelgevingsstrategie, ontwerpcontroles, risicobeheer, verificatie, validatie en marktinzending van het voltooide apparaat. Dat onderscheid is van belang. Een conformiteitscertificaat toont op zichzelf niet aan dat een compleet medisch hulpmiddel veilig, effectief of in overeenstemming is met alle toepasselijke Amerikaanse eisen.
Op de website van Sanluo staan de ISO 9001:2008- en ISO 14001:2004-certificeringen vermeld. Kopers moeten tijdens de kwalificatie de huidige certificaten, scopeverklaringen, gegevens van de uitgevende instantie en de vervalstatus opvragen. Omdat de vermelde normen oudere edities zijn, mag u er niet van uitgaan dat ze aan alle eisen van uw leverancierskwaliteitsprocedure voldoen. Vraag hoe de leverancier documentcontrole, kalibratie, niet-conforme producten, corrigerende maatregelen, training, leverancierscontroles, proceswijzigingen en het bewaren van documenten beheert.
Traceerbaarheid moet op partijniveau worden gedefinieerd. Afhankelijk van het onderdeel moet u mogelijk informatie over de binnenkomende materiaalwarmte of partij koppelen aan de werkorder, machinebediening, inspectieresultaten, externe verwerking, verpakkingslabels en verzending. Als het onderdeel een serienummer of lasermarkering heeft, bevestig dan hoe de markering het oppervlak beïnvloedt en hoe de markering wordt geverifieerd. Als er een afwijking optreedt, moet u overeenstemming bereiken over de inperking en verwijdering voordat het eerste productieprobleem zich voordoet.
De fabrikant van het apparaat moet ook de goedgekeurde tekening, specificaties, acceptatiecriteria en het wijzigingsproces controleren. Een leverancier van machinale bewerkingen mag een afmeting, materiaal, afwerking of procesroute niet herzien zonder schriftelijke toestemming wanneer die wijziging van invloed zou kunnen zijn op het apparaat. Behandel leveranciersgegevens als gecontroleerde input voor uw kwaliteitsdossier, en niet als vervanging voor uw eigen ontwerp- en productiedocumentatie.
De doorlooptijd begint voordat de eerste chip wordt gesneden. Tekeningbeoordeling, offerte, materiaalinkoop, programmering, opspanning, buitenafwerking, eerste artikelinspectie, correcties, goedkeuring en internationaal transport kunnen allemaal van invloed zijn op de planning. Vraag deze fasen afzonderlijk aan, in plaats van één globale leveringsschatting te accepteren. Een prototype kan snel bewegen als er materiaal beschikbaar is, maar de productietiming kan veranderen als een speciale legering, keramische kwaliteit, coating of gekwalificeerd extern proces vereist is.
Voordat de inspectie begint, moet er overeenstemming zijn over inspectiecommunicatie. Bevestig het rapportformaat, de eenheden, de ballontekening, het bemonsteringsplan, de behandeling van ontbrekende kenmerken en de methode voor het rapporteren van resultaten die buiten de tolerantie vallen. Vraag bij complexe onderdelen of de leverancier inspectiegegevens per kenmerk of alleen een goed/fout-certificaat wil verstrekken. Een kort videogesprek rond het rapport met het eerste artikel lost gegevens- en interpretatieproblemen vaak sneller op dan een lange e-mailketen.
Veilige CAD-afhandeling verdient een schriftelijk proces. Gebruik waar mogelijk een gecontroleerd overdrachtskanaal, beperk de toegang tot personeel dat de bestanden nodig heeft en identificeer de huidige revisie in de bestandsnaam en aankoopdocumentatie. Geef aan of onderaannemers CAD-gegevens ontvangen voor warmtebehandeling, coating, slijpen, reinigen of inspectie. In uw overeenkomst moet worden vermeld dat uitbesteding geen ongecontroleerde ontwerpwijzigingen of hergebruik van bedrijfseigen modellen toestaat.
Leveringsgereedheid omvat meer dan een trackingnummer. Bevestig exportdocumenten, handelsfactuurgegevens, paklijsten, partijlabels, certificaten, inspectierapporten en het ontvangende inspectieplan. Als de onderdelen gevoelig zijn voor vervuiling of cosmetische schade, definieer dan hoe ze tijdens het transport worden beschermd. Sanluo'saangepaste medische CNC-bewerkingsondersteuningmoet worden beoordeeld op basis van deze operationele vereisten, en niet alleen op basis van de opgegeven eenheidsprijs.
Stuur Sanluo Precision de vrijgegeven tekening, het 3D-model, de materiaal- en afwerkingsvereisten, de verwachte hoeveelheden, de beoogde timing en de inspectieverwachtingen. Voeg de kenmerken toe die het moeilijkst te vervaardigen zijn of die het duurst zijn om verkeerd te maken. Als je nog in ontwikkeling bent, zeg dat dan. Een leverancier kan beter advies geven als hij weet of het directe doel ontwerpfeedback, een functioneel prototype, een eerste artikel of herhaalde productie is.
Vraag om een procesaanbeveling, DFM-opmerkingen, aannames buiten het proces, een inspectieplan, traceerbaarheidsdocumenten en een gefaseerde schatting van de doorlooptijd. Vraag voor complexe of miniatuurcomponenten om bevestiging van de bevestiging, toegang tot het gereedschap, braambeheersing, oppervlaktebehandeling, reiniging en verpakking voordat u de offerte goedkeurt. Dat is het punt waarop technische duidelijkheid het goedkoopst is.
Deel uw tekenpakket en productievereisten met Sanluo Precision om processelectie, maakbaarheid, inspectiegegevens en een praktisch traject van prototype naar productie te bespreken.
