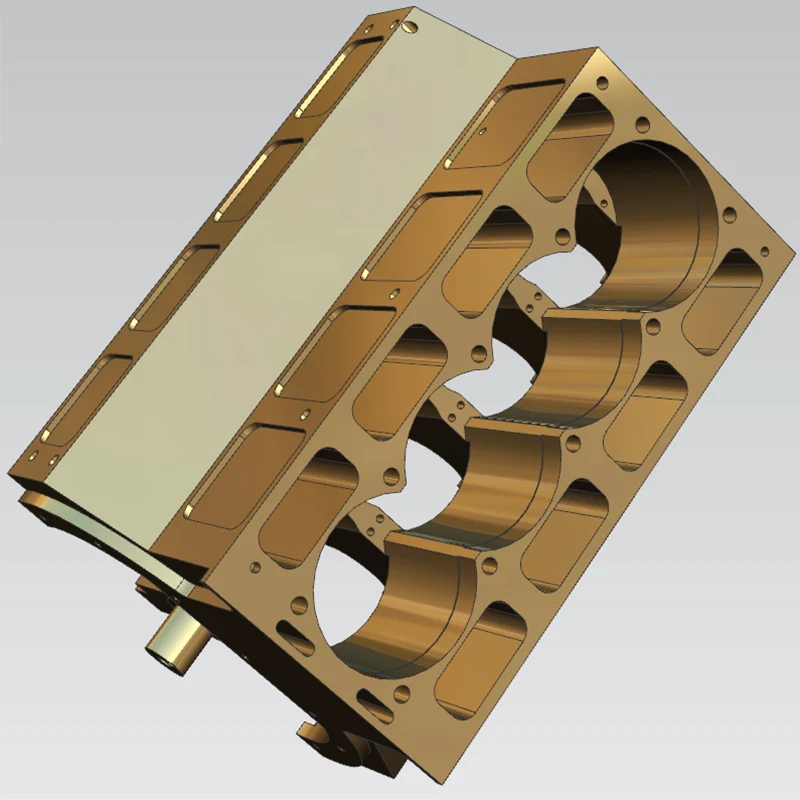

Precisie CNC-bewerkingsonderdelen

Sanluo Precision is een professionele fabrikant en leverancier van precisie-CNC-bewerkingsonderdelen in China. Het bedrijf beschikt over capaciteiten op het gebied van draaien, frezen, slijpen, draadsnijden enz. en richt zich op het op maat maken van complexe structurele onderdelen. Onze nauwkeurige bewerkingen hebben een precisieniveau variërend van IT1 tot IT5, met vorm- en positietoleranties binnen ±0,002 - 0,005 mm. Wij bieden klanten een one-stop-service op maat voor precisie-CNC-onderdelen, van ontwerpoptimalisatie tot batchproductie, ter ondersteuning van de aanpassing van complexe en moeilijke onderdelen.

Stuur onderzoek

Productomschrijving

Voordelen van meerassige bewerkingstechnologie

Als de toonaangevende fabriek voor precisie-CNC-bewerkingsonderdelen in China, uitgerust met DMG DMU65, MAZAK VARIAXIS en andere geïmporteerde vijfassige bewerkingscentra, kan het de bewerking van meerdere oppervlakken in één klemming voltooien en herhaalde positioneringsfouten effectief verminderen. 5-assig zwenkhoekbereik A-as ± 120 °, C-as 360 ° continue rotatie, minimale indexeringsnauwkeurigheid van 0,001 °, vooral geschikt voor de verwerking van luchtvaartbladen, medische orthopedische implantaten, complexe vormholtes en andere speciaal gevormde gebogen delen. Het vierassige bewerkingscentrum is uitgerust met een uiterst nauwkeurige draaitafel, die de bewerking van roterende onderdelen zoals tandwielen, nokken, flenzen, enz. efficiënt kan voltooien. Drie-assige + power turret draai- en freesapparatuur, eenmalige voltooiing van het draaien, frezen, boren, tappen en andere processen van asonderdelen, zodat de verwerkingsefficiëntie met meer dan 40% toeneemt. Op grote schaal gebruikt in automatiseringsapparatuur, industriële robots, precisie-instrumenten, communicatieapparatuur, nieuwe energie en andere hoogwaardige velden.

Nauwkeurigheid van het werkstation

Dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	SCH	ZW
eenheid: ±/mm	0.002	0.002	0.001	0.002	0.002
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	ruwheid	symmetrie
eenheid: ±/mm	0.002	0.002	0.002	Ra0,4	0.002
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

De geconfigureerde testinstrumenten en meetinstrumenten omvatten: CMM (coördinatenmeetmachine), beeldanalysator, projector, laserdiametermeter, laserinterferometer, ruwheidsmeter, rondheidsmeter, gereedschapsmicroscoop, stereomicroscoop, micrometer, draadmeter, schuifmaat, micrometerschaal, tienduizendste micrometer, elektronische hoogtemeter, schuifmaat, maatblokken, hardheidsmeter, draadmeter.

Massaproductie en servicegarantie

Sanluo Precision implementeert gestroomlijnd productiebeheer. Het gehele proces van precisie CNC-bewerkingsonderdelen, van orderbeoordeling, procesplanning, productieplanning, kwaliteitsinspectie tot levering, wordt digitaal aangestuurd. In de verwerkingsfabriek is een automatisch logistiek AGV-systeem opgezet om werkstukken automatisch tussen verschillende processen te transporteren. Het gecentraliseerde systeem voor het vooraf afstellen van het gereedschap kan het laden en uitlijnen van het gereedschap vooraf voltooien, waardoor de productiewisseltijd wordt teruggebracht tot minder dan 15 minuten. Het geautomatiseerde verticale magazijn kan de opslagefficiëntie van grondstoffen en de omloopsnelheid van eindproducten verbeteren, en de omloopsnelheid van de voorraad is met 30% gestegen vergeleken met voorheen. Het professionele CNC-freesservicebedrijf dat de kwaliteit van precisie-CNC-bewerkingsonderdelen garandeert, biedt op maat gemaakte bewerkingen voor meer dan 3.000 klanten wereldwijd. De levertijd ligt tussen de drie en vijftien dagen en het tijdige voltooiingspercentage bedraagt ruim 98%.

Technische parameters van apparatuur

Parametercategorieën	Parameterdetails
Grootte werkbank	850 x 500 mm
Reizen (X/Y/Z)	650 x 500 x 450 mm
Spindelsysteem	Standaard uitgerust met een 20.000 tpm HSK-A63 elektrische spindel, voorzien van askernkoeling en interne druksmering van de lagers
Kritische nauwkeurigheid	Positioneringsnauwkeurigheid: ± 0,0015 mm Herhaalbaarheid positioneringsnauwkeurigheid: ± 0,001 mm
Opslagcapaciteit voor gereedschap	30 eenheden
Numeriek controlesysteem	Muye Expert 6-controller, uitgerust met Super Geometrische Intelligence Control (SGI.5), kan de verwerkingscyclus van complexe modellen verkorten
Kernvoordelen	Hoge stijfheidsstructuur, goede thermische stabiliteit; speciaal geoptimaliseerd voor het hard snijden en bewerken van complexe geometrieën
Typische toepassingen	precisie CNC-bewerkingsonderdelen

Parametercategorieën	Parameterdetails
Uitrustingsmodel	JDGR300T Vierassig hogesnelheidsbewerkingscentrum
Kernpositionering	Voor micron-bewerking met ultrahoge precisie, geschikt voor medische precisieonderdelen
Numeriek controlesysteem	JD50 CNC-systeem, onafhankelijk ontwikkeld door Jingdiao, motion control-resolutie tot 10 nm
Sleutelnauwkeurigheid	Stabiele voeding van 0,1 μm, snijden van 1 μm, oppervlakteruwheid tot nanometerniveau
Spindelsysteem	Standaard elektrische precisiespindel met hoge snelheid en een koppel tot 21,5 Nm
Gereedschapsmagazijnsysteem	magazijn voor kettinggereedschap
Kernvoordelen	Met meettechnologie op de machine kan het automatisch fouten detecteren en compenseren om de opbrengst van batchverwerking te garanderen

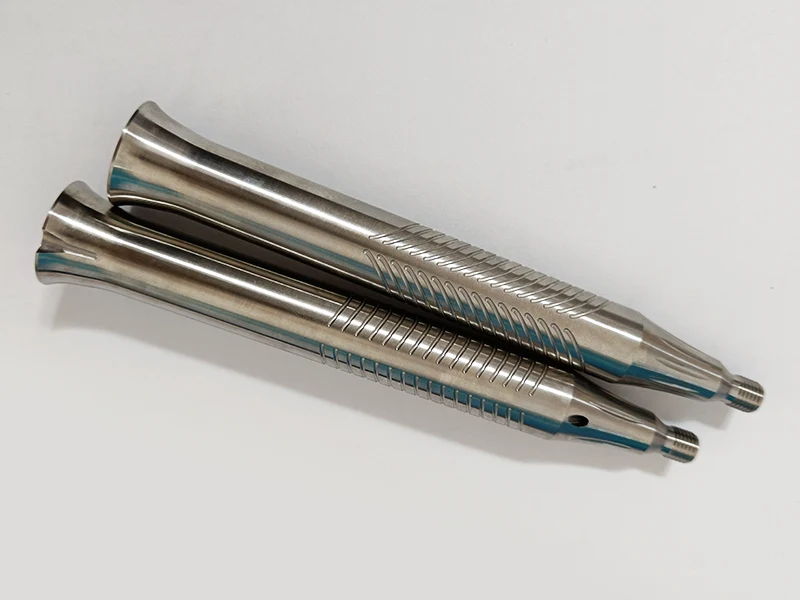

Typische toepassingen	Precisie CNC-bewerkingsonderdelen met strenge eisen op het gebied van maat en oppervlaktekwaliteit voor chirurgische instrumentonderdelen, orthopedische implantaten, enz.
