Hoe voldoet precisie-NC-bewerking aan de eisen van ultrastrakke toleranties voor optische en medische kerncomponenten

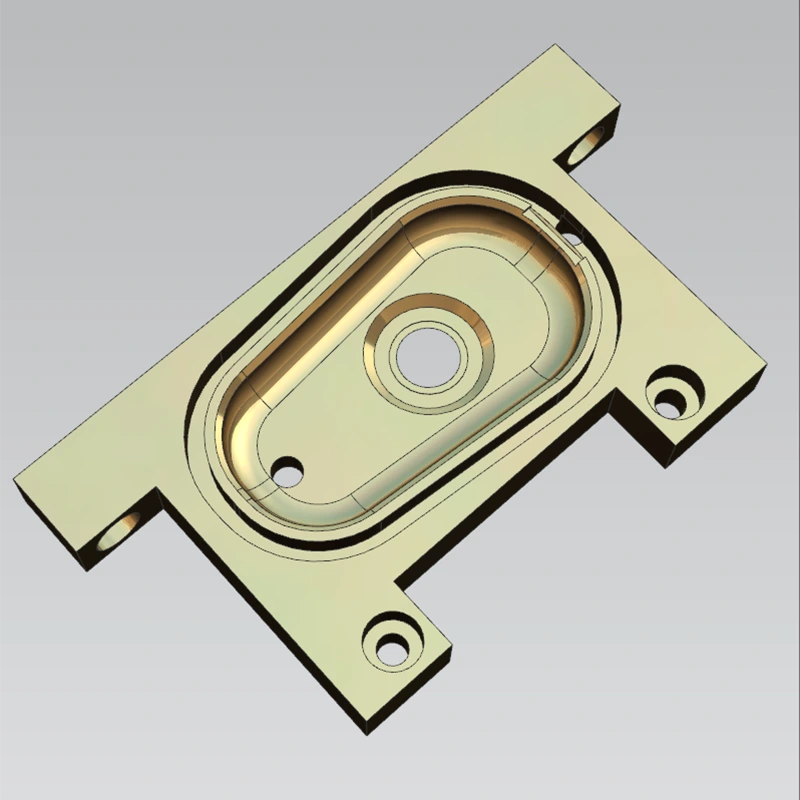

Precisiewerkplaats met constante temperatuur en hogesnelheidsbewerkingscentrum met lineaire motor

1. Fundamentele basis voor milieucontrole voor submicronproductie

Ultrakleine maatafwijkingen kunnen hoogwaardige optische en medische componenten onbruikbaar maken, waardoor een stabiele productieomgeving de primaire voorwaarde is voor consistente snijprestaties op microschaal.Precisie NC-bewerkingvertrouwt op volledig afgesloten werkplaatsen met constante temperatuur om thermische uitzettingsfouten te elimineren die de belangrijkste bron zijn van dimensionale afwijkingen in gewone machinewerkplaatsen.

De gestandaardiseerde omgeving met constante temperatuur handhaaft de hele dag een vaste temperatuurwaarde van 20 ± 0,5 ℃ naast een stabiele relatieve vochtigheid van 50 ± 5%. Kleine temperatuurschommelingen onder de 1 graad Celsius veroorzaken meetbare uitzetting van metalen plano's, machinespindels en snijgereedschappen, waardoor tolerantie op micronniveau ontstaat tijdens lange bewerkingscycli. Trillingsisolerende funderingsbehandeling onder elke werktuigmachine blokkeert verder externe grondtrillingen van fabriekstransportapparatuur en omliggende productielijnen, waardoor geometrische vervorming tijdens continue snijbewerkingen wordt geëlimineerd.

Alle onbewerkte materiaalstukken en snijgereedschaphouders worden vooraf op temperatuur gebracht voordat ze op machinetafels worden geklemd. Deze preconditioneringsstap egaliseert de temperatuur van werkstukken en machinecomponenten, waardoor differentiële thermische vervorming wordt geëlimineerd die zich zou ophopen tijdens complexe verwerkingscycli van meerdere uren. Gecombineerde temperatuur-, vochtigheids- en trillingscontrolesystemen creëren een gesloten productieruimte waar theoretische ontwerptoleranties betrouwbaar kunnen worden gereproduceerd over duizenden identieke werkstukken in batchproductie.

Zonder dit volledige omgevingscontrolesysteem kan zelfs geavanceerde meerassige CNC-apparatuur geen stabiele micronprecisie handhaven in productiebatches. Fluctuerende werkplaatsomstandigheden leiden tot een ongelijkmatige oppervlakteruwheid, inconsistente positionering van de gaten en geometrische kenmerken die buiten de tolerantie vallen, waardoor hoge uitvalpercentages ontstaan ​​voor componenten met strikte tolerantie die worden gebruikt in hardware voor medische implantaten en optische sensorassemblages.

• Constante temperatuur vergrendeld op 20 ± 0,5 ℃ om afwijkingen in de thermische uitzetting van het metaal te elimineren
• Een stabiele luchtvochtigheid van 50 ± 5% voorkomt roest van het gereedschap en oxidatie van het werkstukoppervlak
• Speciale trillingsisolatiebasis blokkeert externe mechanische trillingsinterferentie
• Voorweekprocedure voor plano's en gereedschappen om interne temperatuurgradiënten in evenwicht te brengen
• Afgedichte schone luchtcirculatie vermindert zwevend stof dat krassen op afgewerkte oppervlakken veroorzaakt

2. Volledige precisie-indexparametertabel voor meerassige verwerking

Verschillende snijprocessen leveren verschillende dimensionale en geometrische precisielimieten op, en gestandaardiseerde indexbenchmarks definiëren het prestatieplafond van professionele ultra-precieze productie. Volledige nauwkeurigheidsindicatoren voor meerdere processen vanPrecisie NC-bewerkingzijn onderverdeeld in twee gecategoriseerde tabellen hieronder, die maattolerantie, geometrische vorm en massaproductiecyclusgegevens voor draai-, frees- en slijpworkflows omvatten.

Afzonderlijke proceskwaliteitsnormen verdelen de snijprestaties verder per verwerkingstype, waardoor duidelijke IT-tolerantiegraden voor elke kernbewerking worden vastgesteld:

• Precisiedraaien: IT6-tolerantiegraad, rondheid 0,002 mm, coaxialiteit 0,005 mm
• Precisiefrezen: IT7-tolerantiegraad, vlakheid 0,01 mm, positionele nauwkeurigheid 0,015 mm
• Precisieslijpen: IT5-tolerantiegraad, cilindraliteit 0,001 mm, oppervlakteruwheid Ra0,2 μm
• Precisiekotteren: nauwkeurigheid van de gatpositie tot op een micronniveau binnen een slagbereik van 100 mm

De parameters van de massaproductiecyclus zorgen voor een consistent productieritme, ongeacht de complexiteit van de onderdelen. Het assortiment productiebatches ondersteunt flexibele prototypeseries van kleine series tot massaproductievolumes, met uniforme doorlooptijden van 3 tot 20 dagen op basis van de complexiteit van het onderdeel in plaats van de omvang van de orderhoeveelheid, waardoor een uniforme procescontrole voor elke werkstukbatch wordt gegarandeerd.

3. Realtime foutcompensatie Kerntechnisch systeem

Mechanische slijtage, thermische drift van de spindel en afwijking in de rechtheid van de geleidingsrails introduceren cumulatieve snijfouten gedurende de continue looptijd van de machine, en de geïntegreerde architectuur voor foutcompensatie vormt het belangrijkste technologische voordeel van professionele ultra-precieze productielijnen.Precisie NC-bewerkingintegreert meerlaagse real-time correctiemodules die in alle kernproductieapparatuur zijn ingebouwd om systematische en willekeurige snijafwijkingen tijdens bedrijf automatisch te neutraliseren.

3.1 Online in-situ meettechnologie

1. Dubbele sensorconfiguratie die lasermeetsondes en contacttriggersondes combineert, gemonteerd op machinespilkoppen.
2. Continu dimensionaal scannen van werkstukkenmerken tijdens actieve snijcycli zonder de volledige productiestroom te onderbreken.
3. Onmiddellijke overdracht van gemeten coördinaatgegevens naar het numerieke besturingssysteem van de machine voor automatische berekening van compensatie-offsets.
4. Dynamische aanpassing van het gereedschapsverplaatsingspad om real-time gereedschapsslijtage en thermische uitzetting van de spil tegen te gaan.

Drie onafhankelijke compensatiemodules werken gelijktijdig binnen de softwarestack van de machinebesturing om afzonderlijke foutbronnen aan te pakken. Geometrische foutcompensatie corrigeert inherente afwijkingen van machinegereedschappen, waaronder buiging van de geleiderail en slingering van de spil, door middel van vooraf gekalibreerde coördinaten-offsetdatabases die zijn opgeslagen in het geheugen van het CNC-systeem. De compensatie van thermische fouten is gebaseerd op gedistribueerde temperatuursensoren die over de spil, de kogelomloopspindel en het machineframe zijn geplaatst om de thermische vervormingsverplaatsing te berekenen en de coördinaten van de asbeweging milliseconde per milliseconde aan te passen.

Bij gereedschapslijtagecompensatie worden voortdurend gegevens over maatafwijkingen bij elke snijgang verzameld, waardoor de snijpadafwijkingen geleidelijk worden aangepast naarmate de snijranden eroderen over duizenden snijbewegingen. De drie complementaire correctielagen werken samen om afwijkingen van de uiteindelijke onderdelen binnen gedefinieerde microntolerantiebanden te houden, zelfs tijdens non-stop productiediensten van meerdere uren. Langetermijnproductiestatistieken bevestigen kwalificatiepercentages van voltooide componenten van meer dan 99,5% wanneer alle drie de compensatiesystemen volledig zijn geactiveerd tijdens bewerkingscycli.

4. Twee categorieën ultraprecieze productieapparatuur

Twee kernmodellen van werktuigmachines vormen de volledige reeks productieapparatuur voor de volledige productie van ultraprecieze componenten, die respectievelijk complexe 3D-caviteitsfrezen en roterende draai-freescomposietonderdelen omvatten. Elk type apparatuur heeft een uniek aandrijfsysteem, besturingssoftware en nauwkeurigheidsspecificaties die zijn afgestemd op de vereisten van de afzonderlijke componenten.

4.1 JDSGT400 Lineair motorbewerkingscentrum met drie assen

4.2 GENOS L2000-e Draai- en freescomposietdraaibank

Het bewerkingscentrum met lineaire motoren richt zich op ultraprecieze kenmerken van vlakke, holte- en microgaten die gebruikelijk zijn bij optische en halfgeleiderhardware, terwijl de composietdraaibank gespecialiseerd is in roterende symmetrische componenten met complexe laterale freesstructuren die typisch zijn voor medische implantaatonderdelen. De gepaarde uitrustingslay-out omvat alle reguliere geometrieën van precisieonderdelen zonder uitbesteding van secundaire verwerkingsstappen, waarbij uniforme processtandaarden worden gehandhaafd, van het vastklemmen van onbewerkte onderdelen tot het lossen van de afgewerkte componenten in de productieomgeving met constante temperatuur.

5. Gestandaardiseerde productiestroom voor composietbewerking

Multi-process composiet snijworkflows integreren draai-, frees-, slijp- en kotterstappen binnen een uniforme productiepijplijn om herhaalde klemfouten te elimineren die voortvloeien uit het overbrengen van werkstukken tussen afzonderlijke werktuigmachines. Elke gestandaardiseerde productievolgorde volgt vaste opeenvolgende stappen om een ​​consistente geometrische nauwkeurigheid voor elke productiebatch te garanderen.

1. Ruwe blanco inkomende inspectie: hardheid, vlakheid en dimensionale voormeting vóór de temperatuurweekcyclus.
2. 24-uurs voorconditionering op constante temperatuur in opbergkasten in de werkplaats om de blanco thermische toestand in evenwicht te brengen.
3. Nauwkeurige opspanning van de armatuur met positioneringsmallen zonder speling om de klemafwijking te elimineren.
4. Programma laden en zelfkalibratie vooraf van de machine, inclusief detectie van sonde-offset.
5. Primair ruw zagen om overtollig materiaal te verwijderen met een gematigde snijsnelheid om thermische schokken te voorkomen.
6. Semi-nabewerkingssnijden met activering van gedeeltelijke foutcompensatie om afwijking van de kenmerken te verminderen.
7. Eindafwerking met volledige drielaagse real-time foutcompensatie ingeschakeld.
8. In-situ lasercoördinatenscannen om de dimensionale gegevens van afgewerkte elementen vast te leggen.
9. Lossen en overbrengen naar een precisie-inspectiestation voor volledige verificatie van de geometrische tolerantie.
10. Oppervlaktereiniging en anti-oxidatieverpakking voor gekwalificeerde afgewerkte componenten.

Herhaaldelijk klemmen tussen afzonderlijke machines leidt tot cumulatieve positioneringsafwijkingen, waarbij vaak de totaal toegestane tolerantieband voor ultraprecieze onderdelen wordt overschreden. Composiet machinaal bewerken met één opspanning elimineert meerdere heropspanningsstappen, waarbij het originele coördinatenreferentieframe van onbewerkt tot afgewerkt onderdeel behouden blijft en de geometrische tolerantiedrift over complexe componenten met meerdere kenmerken drastisch wordt verminderd.

6. Hoogwaardige industriële toepassingsgebieden voor precisiecomponenten

De dimensionale stabiliteit op micronniveau die wordt geleverd door gecontroleerd ultraprecies snijden, maakt gefabriceerde onderdelen tot essentiële hardware voor meerdere geavanceerde industriële sectoren met strikte toleranties, elk met verschillende tolerantieprioriteiten voor afgewerkte componenten.

• Optische industrie: lensmallen, sensorbehuizingen, microprisma-armaturen die een ultralage oppervlakteruwheid vereisen
• Gebied van medische hulpmiddelen: hardware voor chirurgische instrumenten, structurele componenten voor implantaten met biocompatibele afwerkingsnormen
• Productie van halfgeleiders: mallen voor waferoverdracht, mechanische assemblages voor micropositionering
• Metrologie-instrumentatie: standaardkalibratiearmaturen, structurele kernonderdelen met precisiemeter
• Hulphardware voor de lucht- en ruimtevaart: miniatuurbedieningscomponenten met strikte gewichts- en tolerantielimieten
• Laboratoriumanalyseapparatuur: metalen microvloeistofkanaalsubstraten voor testinstrumenten

Elke verticale industrie legt unieke productiebeperkingen op: medische componenten vereisen braamvrije oppervlakken om weefselirritatie te voorkomen, optische mallen vereisen een oppervlakteafwerking van spiegelkwaliteit zonder microkrassen, en halfgeleidermallen behouden een ultrastabiele dimensionale consistentie onder herhaalde thermische cycli tijdens de chipproductie. Het uniforme technische raamwerk voor meerdere processen vanPrecisie NC-bewerkingpast zich naadloos aan aan al deze gespecialiseerde afwerkings- en tolerantievereisten zonder afzonderlijke, op maat gemaakte productieworkflows voor individuele sectoren.

7. Technische veelgestelde vragen voor precisieproductie-ingenieurs

8. Batchconsistentiewaarde op lange termijn van gecontroleerde bewerking

Systematische milieucontrole, meerlaagse foutcorrectie en samengestelde single-setup-snijden creëren duurzame productievoordelen op lange termijn voor toeleveringsketens van hoogwaardige componenten, volledig gericht op productiestabiliteit en conformiteit van afgewerkte onderdelen zonder verwijzing naar kosten- of opbrengststatistieken.

Ten eerste elimineert uniforme procescontrole de dimensionale fluctuaties tussen batches, waar conventionele bewerkingsfaciliteiten zonder constante temperatuurinfrastructuur last van hebben. Consistente tolerantieprestaties zorgen ervoor dat stroomafwaartse assemblagelijnen kunnen werken zonder veelvuldig sorteren en herwerken van onderdelen, waardoor de volledige componentintegratieworkflow voor fabrikanten van optische, medische en halfgeleiderapparatuur wordt gestroomlijnd.

Ten tweede vermindert de geïntegreerde realtime foutcompensatie de handmatige tussenkomst van de operator tijdens langere productieploegen, waardoor door de mens veroorzaakte maatafwijkingen worden geminimaliseerd die optreden wanneer technici de machine-offsets handmatig aanpassen om thermische drift of gereedschapsslijtage tegen te gaan. Geautomatiseerde correctielogica handhaaft 24 uur per dag uniforme snijparameters voor continue productieruns.

Ten derde elimineert het single-setup composietsnijden meerdere werkstukoverdrachts- en heropspanningsstappen, waardoor het risico op oppervlaktekrassen, randbramen en geometrische offsetschade tijdens het hanteren tussen machines wordt verminderd. Afgewerkte componenten verlaten de productielijn met volledige naleving van alle geometrische en oppervlaktespecificaties van de tekening, waardoor het afvalvolume over lange termijn productieschema's wordt verminderd.

9. Professioneel samenwerkingskanaal voor ultraprecieze productie

Shenzhen Sanluo Precision Technology Co., Ltd.exploiteert een ultra-precieze productiebasis met volledige constante temperatuur, uitgerust met bewerkingscentra voor lineaire motoren en composiet draai-freesapparatuur, en levert op maat gemaakte productiediensten voor precisiecomponenten voor optische, medische, metrologische en halfgeleiderindustriële klanten wereldwijd. Alle productieapparatuur wordt dagelijks gekalibreerd en afgewerkte componenten passeren de volledige coördinatenmeetmachine-inspectie voordat ze worden vrijgegeven. Engineeringteams bieden volledige technische tekeningevaluatie en procesplanningsondersteuning voor complexe onderdeelprojecten met hoge toleranties.

Productontwerpers, industriële ingenieursmanagers en specialisten op het gebied van de aanschaf van componenten die volledige apparatuurparameterdocumenten, processtroomblauwdrukken en advies over technische capaciteiten nodig hebben, kunnen projectaanvragen indienen via het officiële speciale serviceportaal.
