Micro-eindfrezen

Einde freestechnologie

Het micro-eindfrezen van Sanluo Precision maakt gebruik van micro-eindfrezen om vlakken en holtes te bewerken. De soorten frezen omvatten platte vingerfrezen, kogelfrezen en hoekradius vingerfrezen met een diameter van φ0,1-2 mm. Enkelzijdig snijden voor eindfrezen, met een oppervlaktevlakheid van 0,002 mm en een oppervlakteruwheid van Ra0,1-0,6 μm. De minimale groefbreedte voor het frezen van smalle groeven is 0,015 mm, de diepte-breedteverhouding voor het bewerken van diepe groeven is ≥8:1, met een vlakke groefbodem en een verticale zijwand van >88°. Spiraalinterpolatiefrezen wordt toegepast voor het frezen van microgaten, met een gatdiameter van 0,05-5 mm, een rondheid van 0,001 mm en een gatwandruwheid van Ra0,2 μm, wat beter is dan boren. Meerlaags stapfrezen voor stapsgewijze bewerking, met een enkellaagse hoogte van 0,1-1 mm, een evenwijdigheid van het stapoppervlak van 0,01 mm en een haaksheid van 90° ± 5′.

Nauwkeurigheid van stations

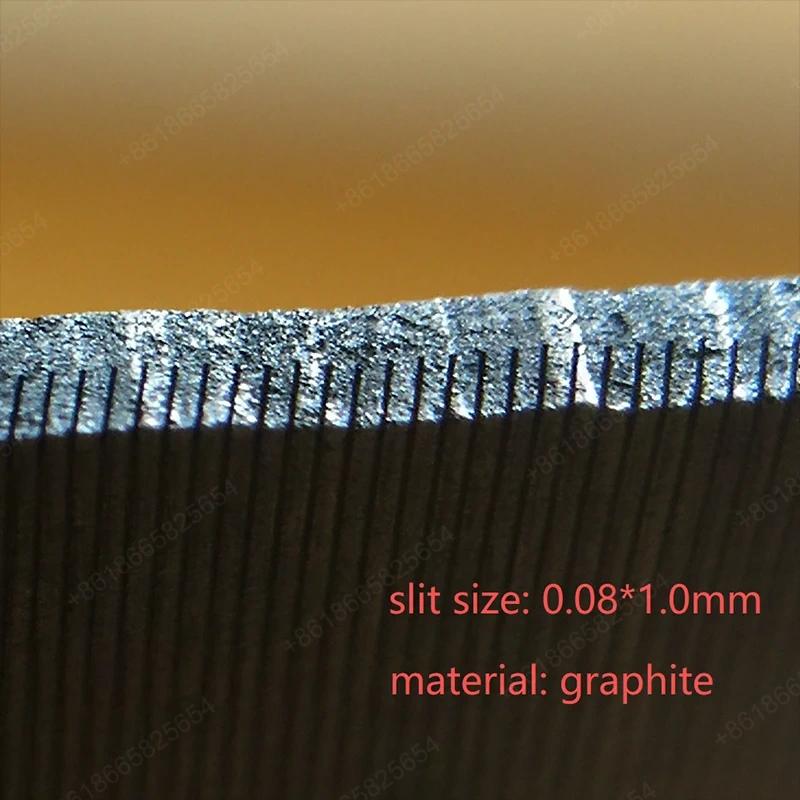

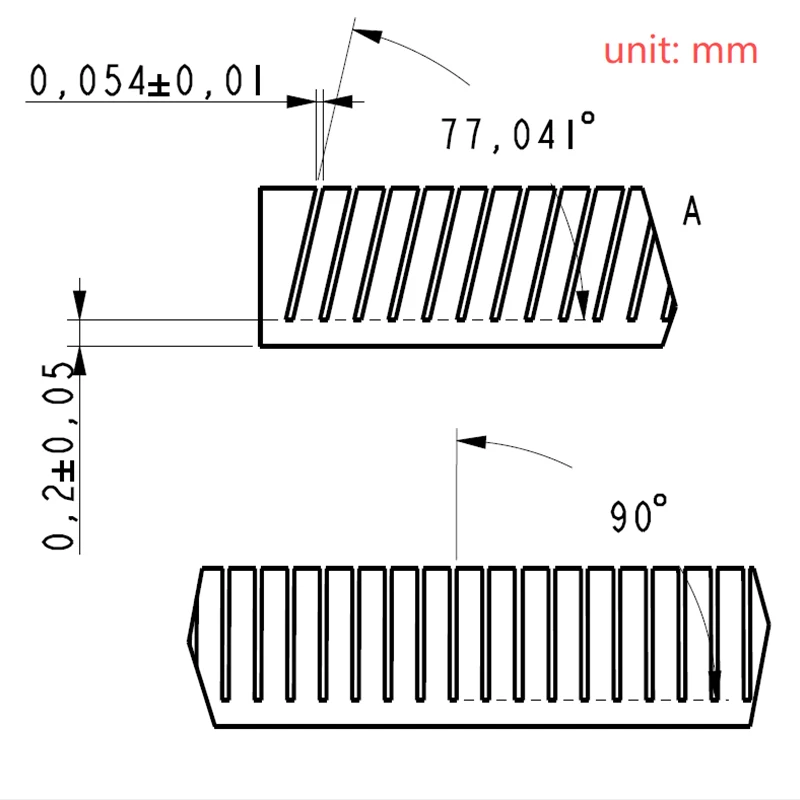

Precisiegraveren van smalle groeven en microgaten

De verwerkingsfabriek van Sanluo Precision is gespecialiseerd in micro-eindfrezen, inclusief smalle groeven en microgaten: bewerking van smalle groeven met een groefbreedte van 0,05-2 mm, een groefdiepte van ≤20 mm en een diepte-breedteverhouding van 8:1, waarbij gebruik wordt gemaakt van φ0,04-0,5 mm vingerfrezen voor gelaagd frezen met een enkele laagdikte van 0,2-0,5 mm, een vlakheid van de groefbodem van 0,001 mm, een zijwandparallelliteit van 0,001 mm en een rechte hoek R<0,01 mm; microgatfrezen met een gatdiameter van φ0,02-3 mm en een diepte van ≤30 mm voor diepgatbewerking, waarbij gebruik wordt gemaakt van spiraalvormig duikfrezen met cirkelvormige voeding, een gatdiameternauwkeurigheid van ± 0,005 mm, een rondheid van 0,003 mm, braamvrije gatopening en gladde gatwand met Ra0,4 μm, wat beter is dan geboorde gaten; speciaal gevormde gaten (vierkante gaten, taillevormige gaten, speciaal gevormde contourgaten) met flexibele programmering en hoge precisie.

Duidelijke bewerkingsvoordelen

Als professionele fabrikant van micro-schachtfrezen zijn wij uitgerust met een snelle elektrische spindel met een rotatiesnelheid van 60.000 tpm en een freesopspanafwijking van <0,002 mm, waardoor een stabiele bewerking wordt gegarandeerd. De toepassingsgebieden zijn uitgebreid: precisie-instrumenten (kwartskristaloscillator smalle groefbreedte 0,3 mm; sensormembraanstap evenwijdigheid 0,005 mm), elektronische verpakkingen (keramische substraatmicrogroefbedrading; IC-draagplaat microgatdiameter φ0,8 mm), optische apparaten (vlakheid van het uiteinde van de optische vezelferrule 0,003 mm; lenshouder stapaanpassingsnauwkeurigheid 0,005 mm), medische implantaten (botnagelgeleidingsgroef; onderste gat met implantaatdraad met nauwkeurige tapsheid). Microfrezen heeft duidelijke voordelen: hoge precisie met een profieltolerantie van ±0,002 mm en een ruwheid van Ra0,1 μm, hoge flexibiliteit met eenmalige programmering voor elke vorm, spanningsvrij bewerken met dunwandige vervorming <0,01 mm, frezen op hoge snelheid met een glad oppervlak en een breed scala aan bewerkbare materialen (staal, aluminium, koper, titanium, keramiek onder HRC60). We hebben op maat gemaakte micro-CNC-bewerkingsdiensten geleverd aan bedrijven zoals Apple, Huawei, Siemens, Medtronic, enz., met een jaarlijkse productie van 300.000 miniatuuronderdelen.

Technische parameters van micro-eindfreesapparatuur
