Hoge precisie CNC-bewerking

Sanluo Precision is een professionele fabrikant en leverancier van uiterst nauwkeurige CNC-bewerkingen in China, met 18 jaar technische accumulatie op het gebied van precisieproductie op micronniveau, waardoor klanten hoogwaardige, uiterst nauwkeurige bewerkingsdiensten krijgen. Wij bieden professionele, op maat gemaakte, zeer nauwkeurige bewerkingsdiensten voor de lucht- en ruimtevaart, precisie-instrumenten, medische apparatuur, halfgeleiderapparatuur en andere industrieën, en ondersteunen de aanpassing van complexe en moeilijke onderdelen. We kunnen massaproductie van complexe onderdelen realiseren met IT1-IT6-precisiekwaliteit, waarbij volledig wordt voldaan aan de strenge eisen van de hoogwaardige productie-industrie voor uiterst nauwkeurige CNC-bewerkingen.

Stuur onderzoek

Productomschrijving

Hoge precisie bewerkingsmogelijkheden

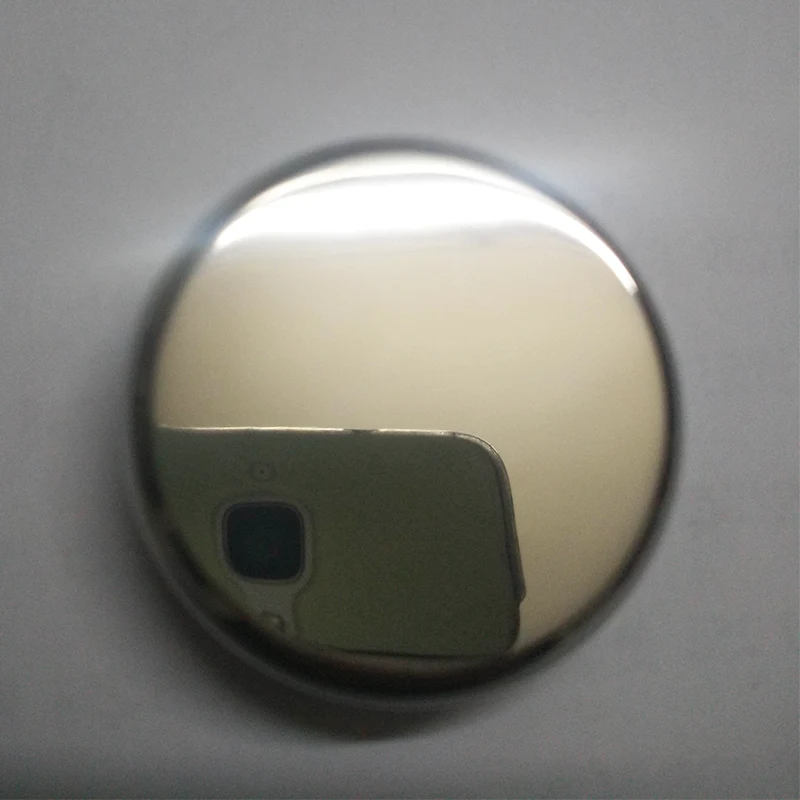

De uiterst nauwkeurige CNC-bewerkingen van Sanluo Precision kenmerken een extreem hoge nauwkeurigheid: maatnauwkeurigheid (diametertolerantie ± 0,001-0,005 mm, lengtetolerantie ± 0,003-0,008 mm, gatafstandstolerantie ± 0,001 mm, pasnauwkeurigheid H2/H3-kwaliteit, bereiken van IT2/IT3-kwaliteit); geometrische nauwkeurigheid (rondheid 0,001-0,003 mm, cilindriciteit 0,001-0,005 mm, concentriciteit 0,002-0,005 mm, vlakheid 0,0005-0,008 mm, haaksheid 0,002-0,01 mm, parallelliteit 0,002-0,01 mm, slingering 0,002-0,015 mm); oppervlaktekwaliteit (oppervlakteruwheid Ra0,1-0,8μm, precisiebewerking Ra0,2μm, ultraprecieze bewerking Ra0,05-0,1μm dichtbij optische kwaliteit); herhaalbaarheid (dimensionale consistentie van massaproductie ±0,002 mm, CPK≥2,0, sigmacapaciteit 6σ, procescapaciteitsindex PPK≥1,67).

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	SCH	ZW
eenheid: ±/mm	0.001	0.0005	0.0001	0.002	0.002
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	ruwheid	symmetrie
eenheid: ±/mm	0.0003	0.001	0.001	Ra0,05	0.001
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Hoge precisie procescontrole

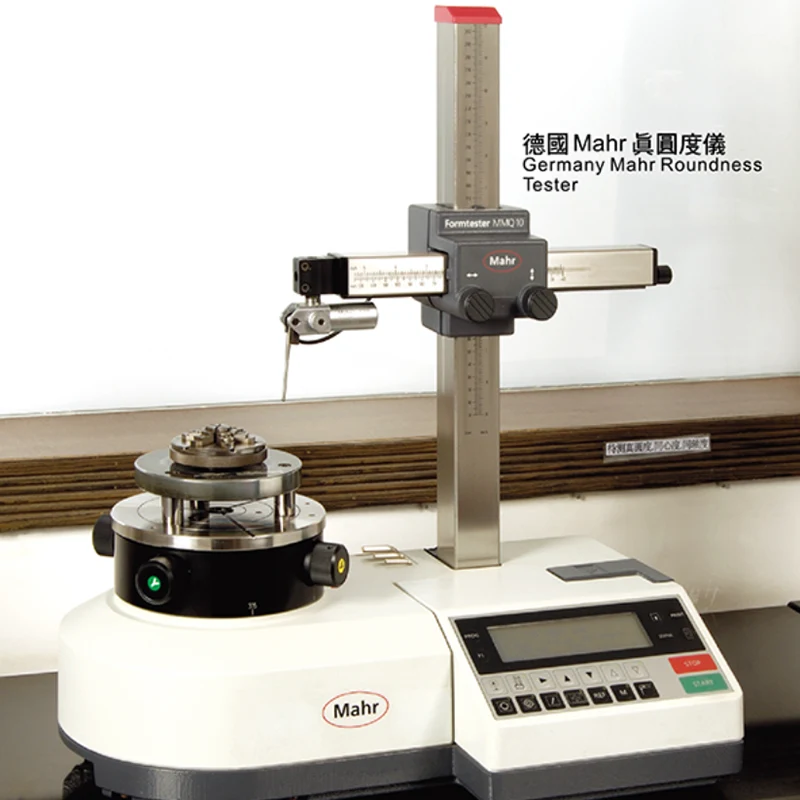

Als professionele fabrikant van uiterst nauwkeurige CNC-bewerkingen implementeert Sanluo Precision strikte procescontrole: procesontwerp optimaliseert het procestraject met eindige elementenanalyse FEA; CAM-programmering maakt gebruik van software zoals UG NX en PowerMill met een gereedschapspadnauwkeurigheid van 0,0005 mm; snijparameters (afwerking snijdiepte 0,01-0,05 mm, voedingssnelheid 0,005-0,03 mm/r, snelheid 3000-10.000 tpm); 100% CMM-inspectie voor het eerste artikel, realtime SPC-monitoring in proces, CPK≥2.0; nauwkeurig beheer van de standtijd, gereedschapsnauwkeurigheid ±0,0005 mm. Toepassingsgebieden: superlegering op nikkelbasis van de motorspil (rondheid 0,002 mm, dynamische balans G0,4 kwaliteit), precisie-instrumenten (optische spindelslingering 0,001 mm, oppervlak Ra0,05 μm), medische apparaten (titaniumlegering TC4 nauwkeurigheid ± 0,002 mm, levensduur > 10 miljoen keer), halfgeleiderapparatuur (vlakheid van de wafeloverdrachtrobot 0,002 mm). We hebben op maat gemaakte CNC-bewerkingsdiensten met hoge precisie geleverd aan Foxconn, Zeiss, Medtronic, Huawei en andere ondernemingen, met een jaarlijkse productie van 800.000 stuks en een kwalificatiepercentage van 99,95%.

Technische parameters van apparatuur

Parametercategorie	Parameterdetails
Uitrustingsmodel	UVM-450D(H)
Merk / Herkomst	TOSHIBA (Japan)
Kernpositionering	Ultraprecieze bewerking op nanoniveau
Asnummer	/
Spindelsysteem	Uitgerust met een aerostatische spindel voor een ultrahoge rotatienauwkeurigheid
Voer en meting	Nauwkeurigheid van voedingsstructuur tot 0,01 µm, uitgerust met lineaire roosterschaal met resolutie tot 0,002 µm
Aandrijftechnologie	Door gebruik te maken van uiterst nauwkeurige lineaire geleiderails en besturingstechnologie voor lineaire motoraandrijving
Bewerkingsbereik	X/Y/Z-asslag: 450 mm / 450 mm / 250 mm; Werktafeloppervlak: 500×500 mm
CNC-systeem	FANUC-serie 30i-model B
Typische toepassing	Optische accessoires, halfgeleidergerelateerde onderdelen, lichtgeleiderplaatmallen voor kleine en middelgrote LCD-schermen en andere uiterst nauwkeurige CNC-bewerkingen

Parametercategorie	Parameterdetails
Uitrustingsmodel	MMC 600-900
Kernpositionering	Verticale bewerking met ultrahoge precisie, oppervlaktekwaliteit van optische kwaliteit
Asnummer	3-assig (kan worden uitgebreid naar 4-assig door Y-as, A-as of C-as toe te voegen)
Bedtechnologie	Granieten basis met passief trillingsisolatiesysteem
Sleutelnauwkeurigheid	Vlakheid 0,1 μm (binnen een diameter van 100 mm), oppervlakteruwheid Ra 2 nm
Kernvoordeel	Bereikt optische oppervlaktekwaliteit op een verscheidenheid aan materialen met behulp van diamantgereedschappen
Typische toepassing	hoge precisie CNC-bewerking van optische en mechanische precisiecomponenten
