CNC-snijden is een van onze belangrijkste precisieproductiediensten. Als professionele CNC-snijfabrikant en -leverancier in China bieden wij uitgebreide snijoplossingen met numerieke besturing, waaronder lasersnijden, draadvonken, plasmasnijden en watergeleide lasertechnologie voor klanten over de hele wereld.

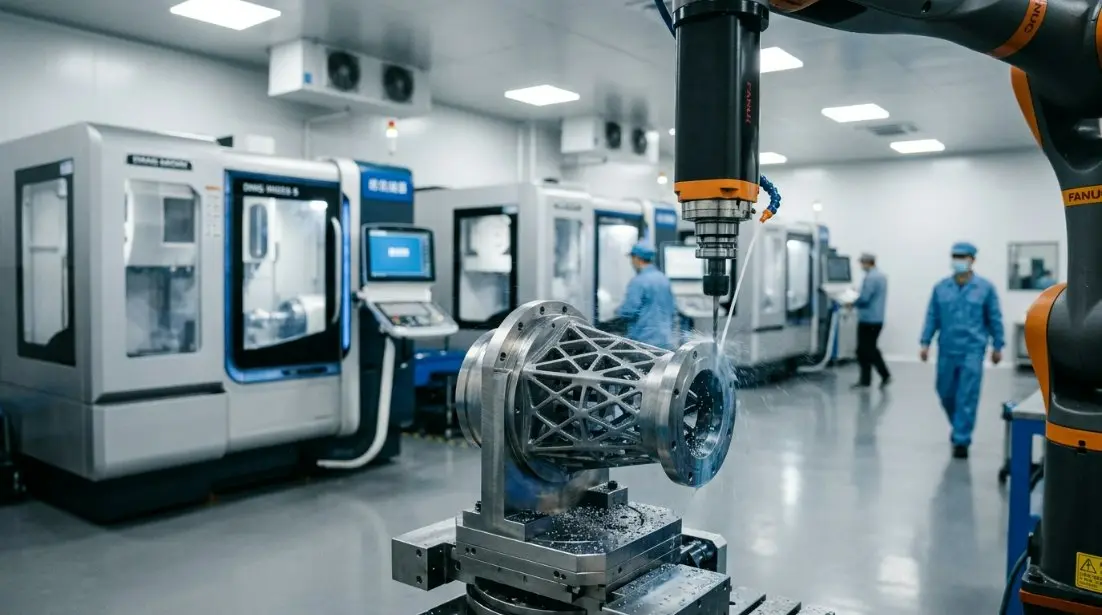

Onze productieapparatuur omvat CNC-machines, draaibanken met numerieke besturing, slijpmachines met numerieke besturing, lasersnijsystemen, draadsnijden, elektrische ontladingsbewerking en meer dan 130 eenheden van verschillende professionele productieapparatuur.

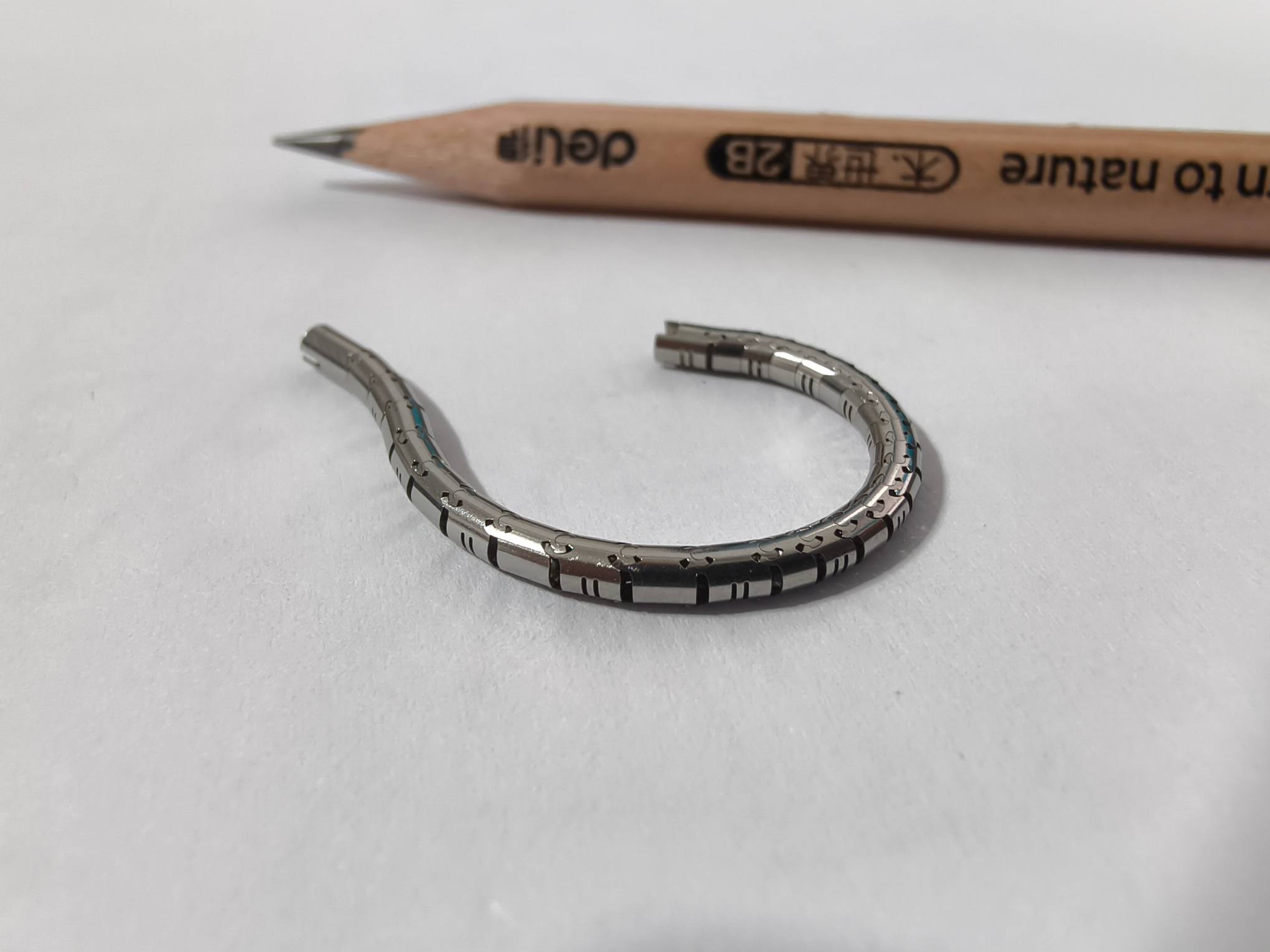

Onze fiberlasersnijsystemen hebben een vermogen variërend van 1000 W tot 12.000 W en kunnen koolstofstaal tot 30 mm, roestvrij staal tot 20 mm en aluminiumlegeringen tot 15 mm snijden. De snijnauwkeurigheid bedraagt ±0,05 mm met zaagbreedtes van 0,1--0,3 mm en een haaksheid van het snijoppervlak ≤0,3 mm.

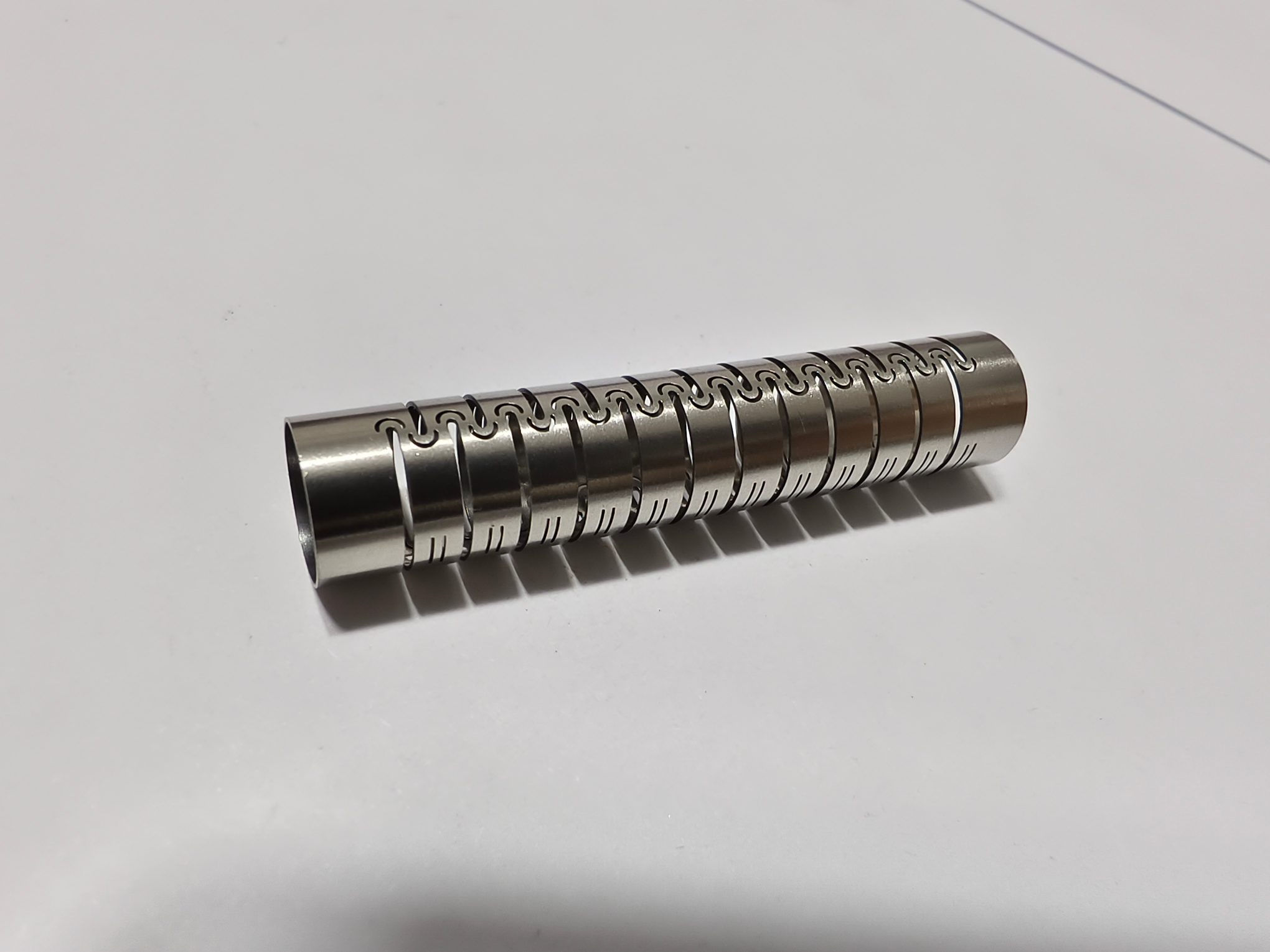

We gebruiken ZKH550 5-assige CNC-draadvonkmachines die speciaal zijn ontworpen voor complexe structuren zoals orthopedische implantaten. Specificaties omvatten:
| Parameter | Specificatie |
| Bewerkingsnauwkeurigheid | ±0,003 mm |
| Oppervlakteafwerking | Ra ≤ 0,8 μm (na meerdere sneden) |
| Maximale verwerkingsefficiëntie | ≥ 300 mm²/H |
| Effectief reizen | 550 mm × 450 mm |
| Taper-vermogen | ±6° |
| Controlesysteem | Windows 7+ met directe import van DXF-bestanden en automatische generatie van ISO-code |
Kernvoordeel:Geen dure mallen nodig, snelle reactie op ontwerpwijzigingen, blinkt uit in het verwerken van biocompatibele materialen met een hoge hardheid, zoals de Ti6Al4V-titaniumlegering.
Typische toepassingen:Orthopedische borgschroeven, botplaten, intramedullaire nagels en precisievormcomponenten.
CNC-plasmasnijden voor middeldikke platen van 6 mm tot 50 mm, wat een hoge verwerkingssnelheid en lage kosten biedt voor batch-ruwbewerkingen. We hebben op maat gemaakte CNC-snijdiensten geleverd aan industrieën, waaronder staalconstructies, chassiskasten, liften, landbouwmachines en bouwmachines, met een maandelijkse verwerkingscapaciteit van 30 ton en een tijdige levering van 99%.

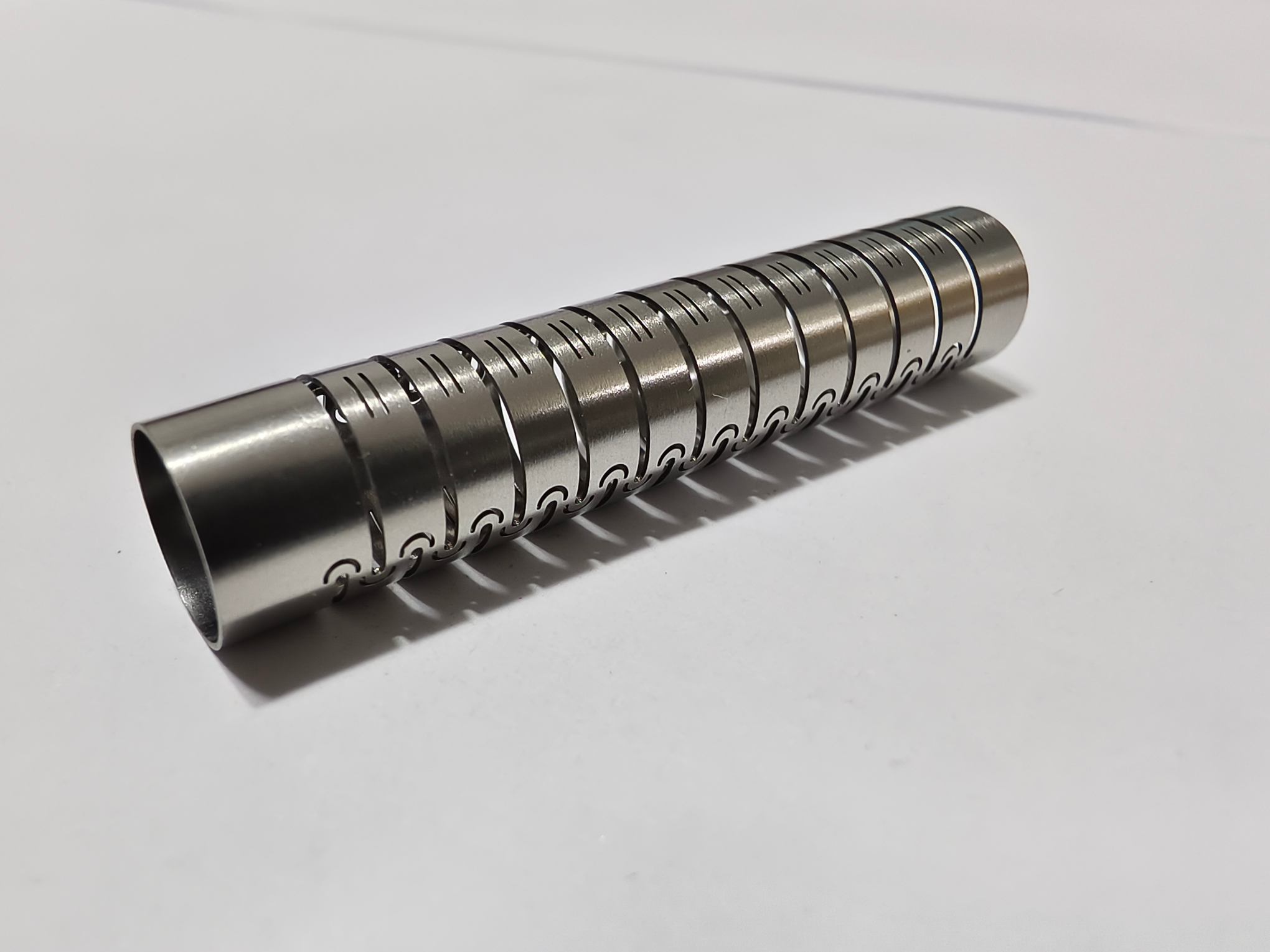

Voor toepassingen waarbij geen door warmte beïnvloede zones nodig zijn, maken wij gebruik vanLCS800 watergestuurde laserverwerkingsapparatuur. Belangrijkste specificaties:
| Parameter | Specificatie |
| Lasergolflengte | 532 nm |
| Laserkracht | 20--200 W |
| Maximale waterdruk | 600bar |
| Minimale kerfbreedte | 0,030 mm |
Kernvoordeel:De laserstraal wordt doorgelaten door totale interne reflectie in een waterstraal op micronschaal, waardoor er geen door hitte beïnvloede zone, geen microscheurtjes en geen vuilafzetting wordt bereikt. De sneden zijn evenwijdig en hebben geen V-vorm.
Typische toepassingen: siliciumcarbide, CFRP-composieten, halfgeleiderapparaten en andere warmtegevoelige materialen.
| dimensionale nauwkeurigheid | O.D | Identiteitskaart | ZW | SCH | DA |
| eenheid: ±/mm | 0.005 | 0.008 | 0.002 | 0.005 | 0.0001 |
| Geometrische nauwkeurigheid | rondheid | coaxialiteit | symmetrie | concentriciteit | cirkelvormige uitloop |
| eenheid: ±/mm | 0.002 | 0.005 | 0.008 | 0.005 | 0.005 |
| productiecapaciteit | 1~999999 st | 1~999999 st | 1~999999 st | 1~999999 st | 1~999999 st |
| productie cyclus | 3-20 dagen | 3-20 dagen | 3-20 dagen | 3-20 dagen | 3-20 dagen |

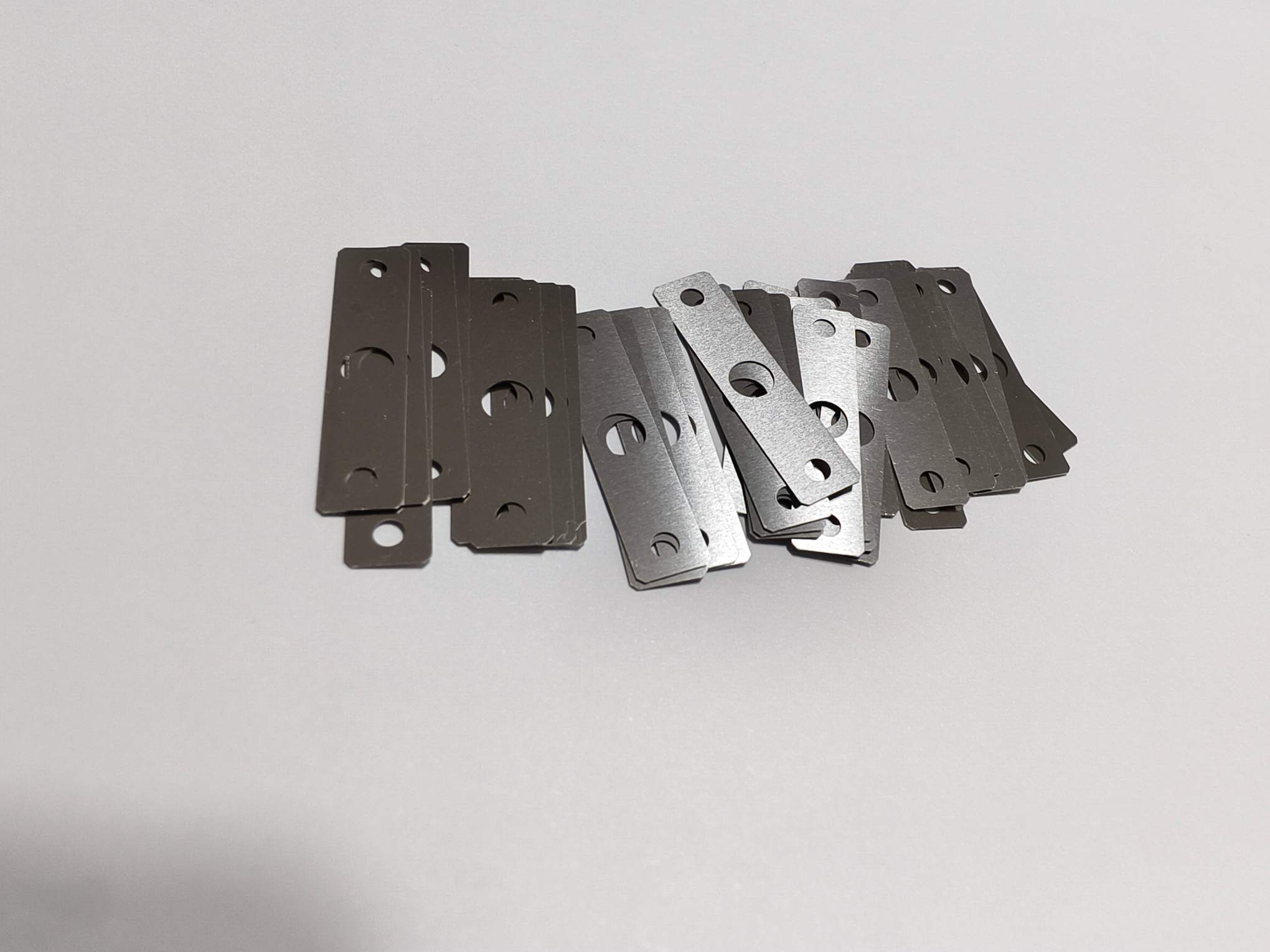

Deze ultradunne vulring is gemaakt van geïmporteerd 304 niet-magnetisch roestvrij staal en wordt voornamelijk gebruikt als isolatieafstandhouder in microservomotoren voor een Europese fabrikant van automatiseringsapparatuur. Het dient als een kritische magnetische isolatiecomponent binnen precisietransmissiesamenstellen.
| Parameter | Vereiste |
| Materiaal | Geïmporteerd 304 niet-magnetisch roestvrij staal |
| Dikte | 0,5 mm ± 0,002 mm |
| Vlakheid | ≤ 0,002 mm |
| Oppervlak | Geen gereedschapsporen, krassen of inkepingen |
| Magnetische eigenschap | Micromagnetisch of volledig niet-magnetisch (< 0,02 mT) |
| Algemene afmetingen | Lengte 43,96 mm, breedte 9,00 mm |
| Montagegaten | 2× Φ2,10 doorlopende gaten, 2× Φ2,20 verzonken gaten, 1× Φ3,2 plaatsingsgat |
| Tolerantie gatpositie | ±0,003 mm |
Waarom dit een uitdaging was:De klant had eerder drie plaatselijke bewerkingsbedrijven benaderd; alle monsters faalden. Het ultradunne materiaal van 0,5 mm is gevoelig voor trillingen en kromtrekken tijdens conventioneel klemmen. Het bereiken van een vlakheid van 0,002 mm op zo'n dunne plaat is uiterst moeilijk, en het behouden van de niet-magnetische eigenschappen na de bewerking vereist speciale stappen voor spanningsverlichting en demagnetisering.
| Parameter | Voorbeeld 1 | Voorbeeld 2 | Voorbeeld 3 | Vereiste |
| Totale lengte | 43,959 mm | 43,961 mm | 43,958 mm | 43,96 ±0,02 mm |
| Totale breedte | 8.999 mm | 9.001 mm | 9.000 mm | 9,00 ±0,02 mm |
| Dikte | 0,501 mm | 0,499 mm | 0,500 mm | 0,5 ±0,002 mm |
| Vlakheid | 0,0012 mm | 0,0015 mm | 0,0009 mm | ≤ 0,002 mm |
| Residueel magnetisme | 0,013 mT | 0,008mT | 0,010 mT | < 0,02 mT |
| Oppervlakteruwheid | Ra 0,018 μm | Ra 0,016 μm | Ra 0,019 μm | Ra ≤ 0,02 μm |
Klantresultaat:Het motorherwerkingspercentage van de klant daalde van 15% naar 0 in zes opeenvolgende batches. De assemblage-efficiëntie verbeterde met 32%. Voor dit onderdeel heeft de klant inmiddels jaarlijks ruim 80.000 stuks besteld.
"Het op maat gemaakte CNC-snijproces en het volledige inspectiesysteem van Sanluo hebben een pijnpunt van twee jaar opgelost. Zeer weinig winkels kunnen een vlakheid van 0,002 mm bereiken op plaat van 0,5 mm --- we hebben onze partner voor de lange termijn gevonden." --- Schriftelijke getuigenis van een klant.

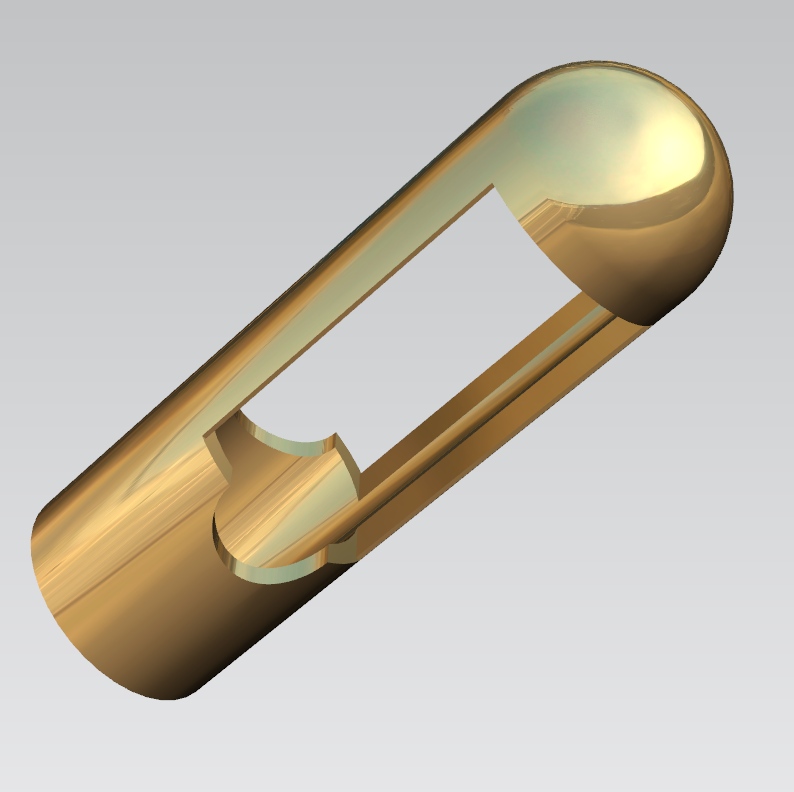

Deze dunwandige behuizing is gemaakt van H62-messing en dient als de kernsteunstructuur binnen industriële, uiterst nauwkeurige foto-elektrische sensoren. Het onderdeel moet bestand zijn tegen omgevingen met constante temperaturen en passen bij veersondes, afdichtringen en paspennen met nauwkeurige perspassingen.
| Parameter | Vereiste |
| Totale lengte | 1,55 mm ± 0,05 mm |
| Maximale buitendiameter | 80,31 mm |
| Wanddikte | 0,55 mm (enkelzijdig) |
| Coaxialiteit | 0,01 mm |
| Oppervlakteafwerking (passende vlakken) | Ra 0,8 |
| Interne groef | Diepte 0,85 ± 0,02 mm, breedte 0,55 ± 0,02 mm, straal R0,03 |
| Toleranties (IT1804‑2000) | ±0,02~±0,05 mm voor algemene afmetingen |
Waarom eerdere leveranciers faalden:Drie andere winkels probeerden monsters te nemen, maar ze werden allemaal gesloopt vanwege wandvervorming, coaxialiteit die buiten de tolerantie viel en bramen in de smalle groef. De dunne wand van 0,55 mm is uiterst kwetsbaar en heeft de neiging te trillen of te vervormen tijdens conventioneel draaien.
| Parameter | Voorbeeld 1 | Voorbeeld 2 | Voorbeeld 3 | Vereiste |
| Totale lengte | 1,53 mm | 1,56 mm | 1,54 mm | 1,55 ±0,05 mm |
| Wanddikte | 0,548 mm | 0,551 mm | 0,549 mm | 0,55 mm (nominaal) |
| Coaxialiteit | 0,007 mm | 0,006 mm | 0,008 mm | ≤ 0,01 mm |
| Groef diepte | 0,842 mm | 0,853 mm | 0,847 mm | 0,85 ±0,02 mm |
| Groefbreedte | 0,551 mm | 0,549 mm | 0,552 mm | 0,55 ±0,02 mm |
| Oppervlakteruwheid (paring) | Ra 0,65 | Ra 0,72 | Ra 0,68 | Ra ≤ 0,8 |
Klantresultaat:Het defectpercentage daalde van 42% (vorige leverancier) naar 0% na levering van 10.000 stuks. De drift van het sensorsignaal daalde met 90% en de herbewerkingskosten voor de klant na verkoop daalden met 70%. Ze hebben nu een maandelijks terugkerende bestelling geplaatst van 8.000 tot 12.000 stuks.
Onze toewijding aan kwaliteit wordt ondersteund door uitgebreide inspectieapparatuur en ISO9001:2008-certificering. Wij zetten een breed scala aan meetinstrumenten in:
Slimme nestoptimalisatiesoftware maximaliseert het materiaalgebruik met behoud van de precisie. Onze maandelijkse verwerkingscapaciteit bereikt 30 ton met een tijdige levering van 99% en bedient industrieën zoals staalconstructies, chassiskasten, liften, landbouwmachines en bouwmachines.
Klaar om uw project te bespreken?Stuur ons uw 2D/3D-tekeningen voor een gratis technische evaluatie en offerte. Onze Senior Technical Manager zal persoonlijk uw vereisten beoordelen en de optimale CNC-snijstrategie voorstellen.
|
|
|
|
