Precisie microbewerking

Precisiebewerkingscapaciteit

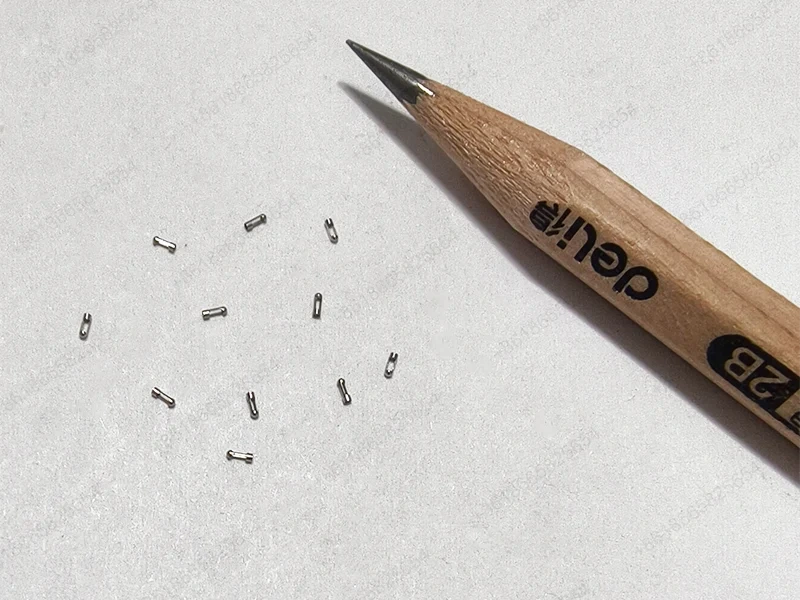

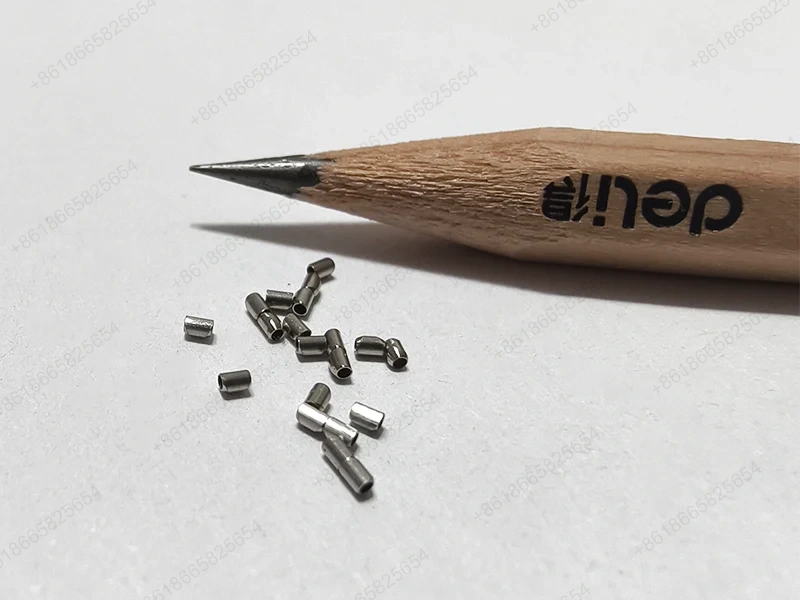

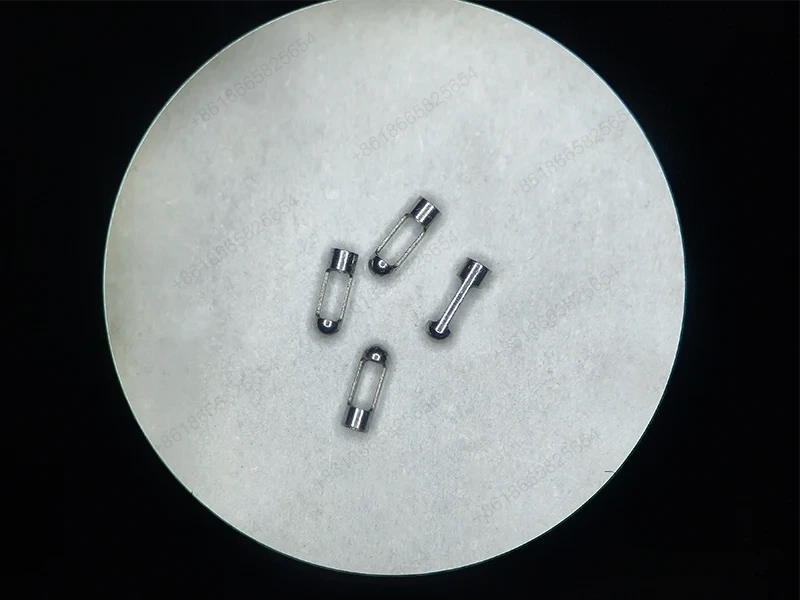

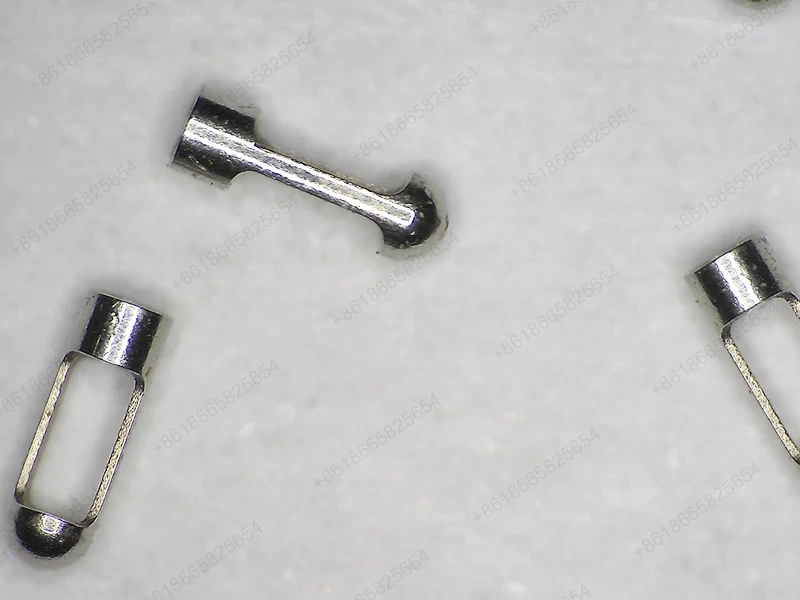

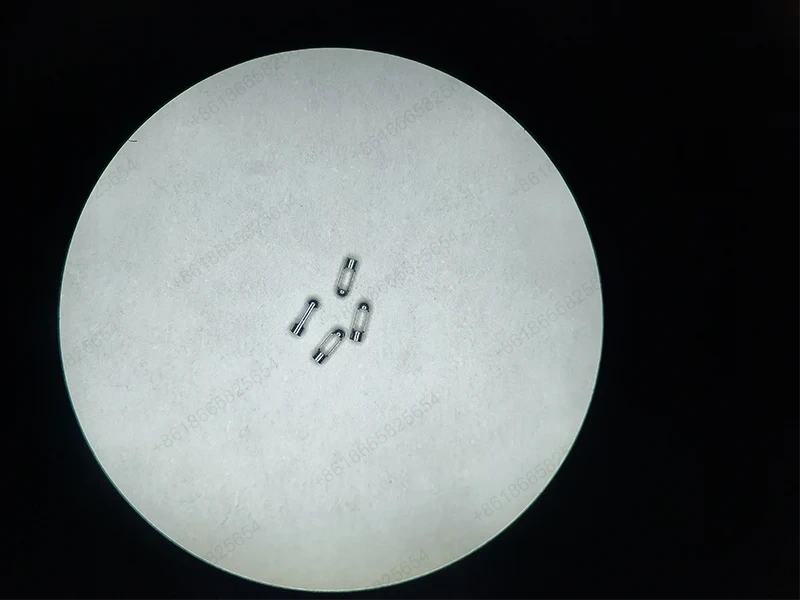

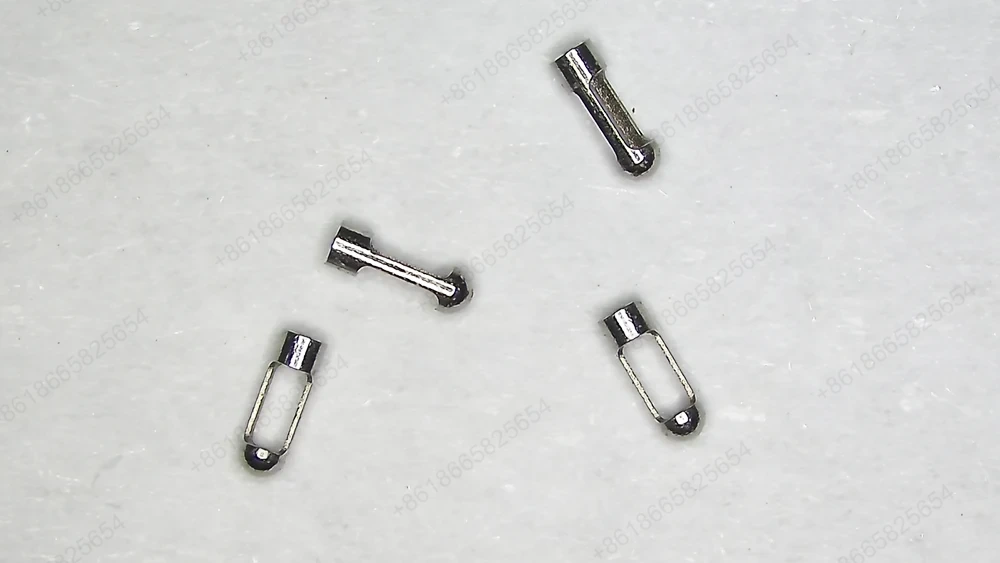

Onze precisie-microbewerking bereikt extreme nauwkeurigheid: maatnauwkeurigheid met diameter ±0,001 mm, lengte ±0,002 mm, positie ±0,003 mm; geometrische nauwkeurigheid met rondheid 0,0005 mm, cilindriciteit 0,001 mm, vlakheid 0,001 mm; oppervlaktekwaliteit met ruwheid Ra0,01-0,2 μm, het oppervlak is bijna spiegelafwerking zonder krassen; maatbereik met de minimale onderdeeldiameter φ0,01 mm, de minimale kenmerkgrootte 0,02 mm; bewerkingstolerantie van IT2-IT6 precisiekwaliteit; materiaalaanpassingsvermogen voor ultraprecieze bewerking van roestvrij staal, titaniumlegering, hardmetaal, keramiek, saffier, technische kunststoffen en andere materialen.

Nauwkeurigheid van precisie-microbewerkingsstations

Ultraprecies proces

De ultraprecieze processen van de verwerkingsfabriek van Sanluo Precision voor precisiemicrobewerking omvatten: nauwkeurig microdraaien (diamantfrees, freesneus R0,05 mm, oppervlak Ra0,05 μm, rotatienauwkeurigheid spilluchtlager 0,0002 mm), nauwkeurig microfrezen (diamantgecoate frees φ0,1-1 mm, rotatiesnelheid 80.000 tpm, oppervlak Ra0,1 μm), ultraprecies slijpen (diamantslijpschijf met korrel maat W1.5, oppervlak Ra0,02μm), slijpen en polijsten (vrij schurend slijpen, chemisch-mechanisch polijsten CMP, oppervlak Ra<0,01μm), samengestelde ultra-precieze bewerking (draai-geslepen verbinding, molen-geslepen verbinding, fouteliminatie in één opspanning, concentriciteit 0,002 mm).

Kwaliteitsborgingssysteem

Als professionele fabrikant van precisie-microbewerking controleert Sanluo Precision strikt de kwaliteit: laboratorium met constante temperatuur en vochtigheid met temperatuur 20 ± 0,1 ℃, vochtigheid 50 ± 2%, reinheid Class10000, actief trillingsisolatieplatform met trillingen <0,5 μm; ultra-precieze rotatienauwkeurigheid van de spindel van werktuigmachines 0,0002 mm, positioneringsnauwkeurigheid 0,0005 mm; slingering van de diamantslijper <0,001 mm, slijtagecompensatie om nauwkeurigheid te garanderen; laserinterferometer, witlichtinterferometer, atomaire krachtmicroscoop (AFM) met detectienauwkeurigheid op nanometerniveau, coördinatenmeetmachine met nauwkeurigheid 0,0005 mm. De toepassingsgebieden omvatten: hoogwaardige apparatuur (planetaire tandwielen met precisiereductiemiddel met een module van 0,1 mm, lithografiemachinegeleiderail met een rechtheid van 0,001 mm/100 mm), precisie-instrumenten (atoomkrachtmicroscoopsonde met een puntkrommingsradius <10 nm), medische implantaten (cochleaire implantaatelektroden met φ0,3 mm en 16 contacten, pacemakerbehuizing met een wanddikte van 0,3 mm en luchtdichtheid <10⁻⁹Pa·m³/s), opto-elektronische apparaten (keramische ferrule voor glasvezelconnector met een gatdiameter van φ0,125 mm en concentriciteit 0,001 mm, laserholte met een vlakheid van 0,0005 mm). We hebben op maat gemaakte precisie-microbewerkingsdiensten geleverd aan bedrijven zoals Zeiss, Leica, Medtronic, Corning, enz., met een kwalificatiepercentage van 99,9% voor ultraprecieze onderdelen.

Technische parameters van apparatuur
