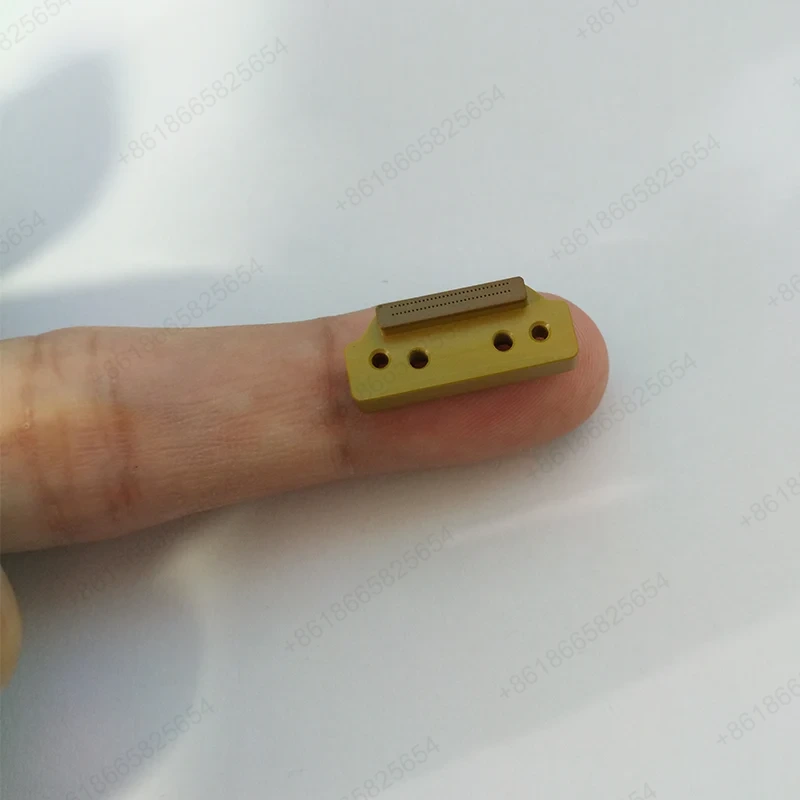

Boren van microgaten

Sanluo Precision is een toonaangevende fabrikant en leverancier van micro-gatboren in China, met 18 jaar technische accumulatie op het gebied van micro-CNC-bewerkingen, en biedt klanten uiterst nauwkeurige micro-CNC-bewerkingsdiensten. Wij bieden professionele op maat gemaakte micro-CNC-bewerkingsdiensten voor precisiematrijzen, elektronische apparaten, medische apparatuur, lucht- en ruimtevaartonderdelen en andere industrieën, ter ondersteuning van de aanpassing van complexe en moeilijke onderdelen. Wij realiseren precisieboringen van kleine gaten, diepe gaten, schuine gaten en kruisgaten op micronniveau, waarbij we volledig voldoen aan de strenge eisen van hoogwaardige productie voor het boren van microgaten.

Stuur onderzoek

Productomschrijving

Micro-CNC-bewerkingstechnologie

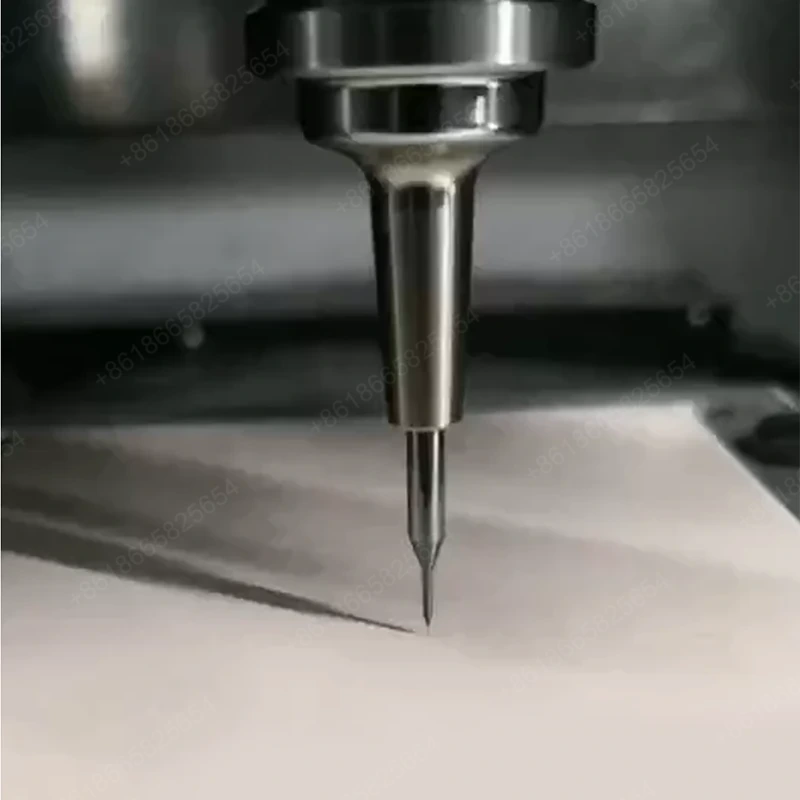

Bij het boren van microgaten worden microboren gebruikt om met hoge snelheid gaten te boren. De boordiameter is φ0,01-2 mm, en spiraalboren, rechte gecanneleerde boren en kanonboren zijn allemaal verkrijgbaar, gemaakt van hardmetaal of snelstaal. Boornauwkeurigheid: gatdiameter ±0,005-0,02 mm, gatpositie ±0,01 mm, haaksheid 0,01 mm, rondheid 0,005 mm. De maximale diepte-diameterverhouding voor diepgatboren is 20:1, waarbij kanonboren met interne koeling worden gebruikt voor het verwijderen van spanen. De rotatiesnelheid is 5000-50.000 tpm en de koelvloeistofdruk is 0,5-2 MPa.

Nauwkeurigheid van stations

Dimensionale nauwkeurigheid	O.D	Identiteitskaart	T(C)	DP	ZW
eenheid: ±/mm	0.001	0.001	0.001	0.001	0.001
Geometrische nauwkeurigheid	Rondheid	Coaxialiteit	Rechtheid	Cilindriiteit	Symmetrie
eenheid: ±/mm	0.001	0.002	0.001	0.002	0.002
Productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Productiecyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Boorbewerkingscapaciteit

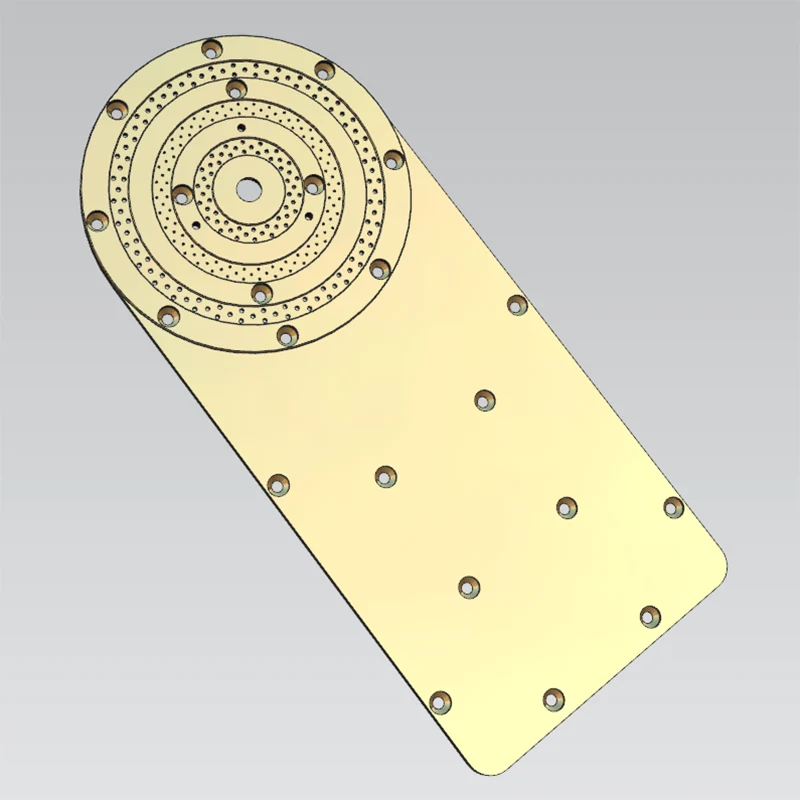

De verwerkingsfabriek van Sanluo Precision beschikt over een uitgebreide boorcapaciteit voor microgaten: standaard microgaten (diameter φ0,1-2 mm, diepte ≤30 mm, diepte-diameterverhouding ≤15:1, nauwkeurigheid van de gatpositie ±0,01 mm), diepe microgaten (diepte ≤60 mm, diepte-diameterverhouding ≤20:1, rechtheid 0,05 mm/100 mm), blinde gaten (dieptenauwkeurigheid ± 0,05 mm, gatbodem ruwheid Ra≤1,6μm), doorlopende gaten (braamvrij, gatwand Ra0,8-1,6μm), schuine gaten (hellingshoek 15°-75°), kruisgaten (nauwkeurigheid snijpunt ±0,02 mm) en array-gaten (nauwkeurigheid gatensteek ±0,01 mm, consistentie <0,005 mm).

Speciale procestechnologie-optimalisatie

Als professionele fabrikant van het boren van microgaten hebben we het proces verfijnd en geoptimaliseerd: boorselectie (boren met rechte groeven voor gatdiameter φ<0,5 mm om breuk te voorkomen, spiraalboren voor φ0,5-2 mm om de efficiëntie te verbeteren, kanonboren voor diepe gaten met sterke koeling), proefgatproces (verbetering van de nauwkeurigheid van klein tot groot), gelaagd boren (elke keer 0,5-2 keer de diameter), gereedschap terugtrekken voor spaanverwijdering (het gereedschap elke 1-3 mm terugtrekken). boren om verstopping te voorkomen), inspectie van de boorpunt (tijdige vervanging van versleten boorpunten) en afschuinen na het boren (C0,1-0,3 mm om bramen te verwijderen).

Brede toepassingsgebieden

Het boren van microgaten wordt toegepast in precisiemallen (uitwerperpengaten φ0,5-3 mm, diepte 150 mm, diepte-diameterverhouding ≥30:1; koelgaten met schuine gaten 30°-45° die de binnenkant binnendringen), elektronische apparaten (PCB-gaten φ0,2-1 mm, gatpositie ± 0,05 mm; gaten in keramisch substraat zonder chippen), medische apparatuur (gaten aan de zijkant van de katheter φ0,3-1 mm voor medicijnafgifte; geleidegaten voor botspijkers φ1,5-3 mm voor het geleiden van implantatie) en ruimtevaartonderdelen (koelgaten voor het blad φ0,5-1,5 mm, hellingshoek 20°-40°; brandstofsproeiers φ0,2-0,8 mm met verstuiving met meerdere gaten). Sanluo Precision heeft direct of indirect op maat gemaakte micro-CNC-bewerkingsdiensten geleverd aan bedrijven als BYD, Foxconn, Johnson & Johnson, Medtronic, enz., met een jaarlijks boorvolume van meer dan 4 miljoen gaten, met een stabiele en betrouwbare kwaliteit.

Technische parameters

Parametercategorie	Parameterdetails
Uitrustingsmodel	Kastie-WK
Kernpositionering	Zeer nauwkeurig boren van microgaten
Aantal assen	Informatie ontbreekt
Sleutelnauwkeurigheid	Herhaalde positioneringsnauwkeurigheid ±0,5 μm
Aandrijfsysteem	X-as maakt gebruik van lineaire motoraandrijving met snelle respons; Y/Z-assen maken gebruik van uiterst nauwkeurige kogelomloopspindels met volledige gesloten-lusregeling van magnetische raster-encoders
Spindelsysteem	Keurt de Duitse SycoTec hogesnelheids-elektrische spindel goed, met hoge snelheid, hoge precisie en groot koppel
Bewerkingscapaciteit	Ondersteunt een gatdiameterbereik van 0,015 - 10 mm
Bedstructuur	Marmeren voet met goede stabiliteit
Visuele positionering	Uitgerust met een 5-megapixelcamera, positioneringsnauwkeurigheid tot 1μm
Kernvoordelen	Compacte structuur, stabiele werking; werken op meerdere stations, hoge bewerkingsefficiëntie
Typische toepassingen	precisie-microgatboringsonderdelen, enz

Parametercategorie	Parameterdetails
Uitrustingsmodel	(4-assige hogesnelheids-CNC-boormachine)
Kernpositionering	Zeer efficiënt microgatboren onder meerdere hoeken
Aantal assen	4-assig (inclusief 360° automatisch roterende A-as)
Spindelsysteem	Hogesnelheidsspindel met regelbaar toerental van 3000 - 60.000 tpm
Sleutelnauwkeurigheid	Nauwkeurigheid van herhaalpositionering van werktuigmachines 0,001 - 0,002 mm; Nauwkeurigheid spilrondloop μ-niveau (0,0001-0,0002 mm)
Koelsysteem	Uitgerust met een intern koelcirculatiesysteem om ervoor te zorgen dat de spindel niet oververhit raakt en om microboren te beschermen
CNC-systeem	Ondersteunt het importeren van CAD-tekeningen om automatisch programma's te genereren zonder te programmeren
Kernvoordelen	In staat om 360° automatisch roterend boren met meerdere hoeken te realiseren; hoge automatisering en eenvoudige bediening
Typische toepassingen	microgatboren van ronde buis- of polyedrische werkstukken van roestvrij staal, aluminium, ijzer, koper, kunststof en andere materialen

Parametercategorie	Parameterdetails
Uitrustingsmodel	Bewerkingscentrum HX-1680-serie
Kernpositionering	Gericht op de zeer nauwkeurige bewerking van microgaten in medische apparatuur, zoals gewrichtsonderdelen van chirurgische instrumenten
Spindelsysteem	Uiterst nauwkeurige elektrische spindel met radiale slingering ≤0,001 mm, uitgerust met exclusief gereedschap voor het boren van microgaten
Controletechnologie	Gecombineerd met closed-loop-besturingstechnologie kan het realtime maatveranderingen tijdens het boren monitoren en automatisch gereedschapslijtage compenseren
Bewerkingscapaciteit	In staat om zeer nauwkeurige gaten te bewerken met een diameter van φ3 mm, gatdiametertolerantie-eis van H5-kwaliteit en gatcoaxialiteitsfout ≤0,005 mm
Automatiseringsaanpassing	Ondersteunt op maat gemaakte armaturen om zich aan te passen aan de bewerkingsvereisten van werkstukken met verschillende structuren
Typische toepassingen	precisie-microgatboringsonderdelen, enz

Parametercategorie	Parameterdetails
Uitrustingsmodel	CNC-430AC
Kernpositionering	Volautomatische 4-assige CNC, geschikt voor micro-gatbewerking van halfgeleiders, keramiek en andere materialen
Aantal assen en slag	4-assige CNC; X/Y-as slag 400x300mm; Z-as slag 250 mm
Sleutelnauwkeurigheid	X/Y-as positioneringsnauwkeurigheid 0,005 mm; herhaal positioneringsnauwkeurigheid ±0,0005 mm
Controle en aandrijving	Taiwan Advantech CNC-systeem; X/Y-assen maken gebruik van AC-servo-lineaire motoren
Bewerkingseffect	Oppervlakteruwheid Ra 0,6μm
Karakteristieke configuratie	Gebruikt gedeïoniseerd water als werkvloeistof; uitgerust met niet-elektrolytische voeding om oxidatie van het werkstuk te voorkomen
Typische toepassingen	precisie-microgatboringsonderdelen, enz
