Mechanische microbewerking

Micro-CNC-bewerkingstechnologie

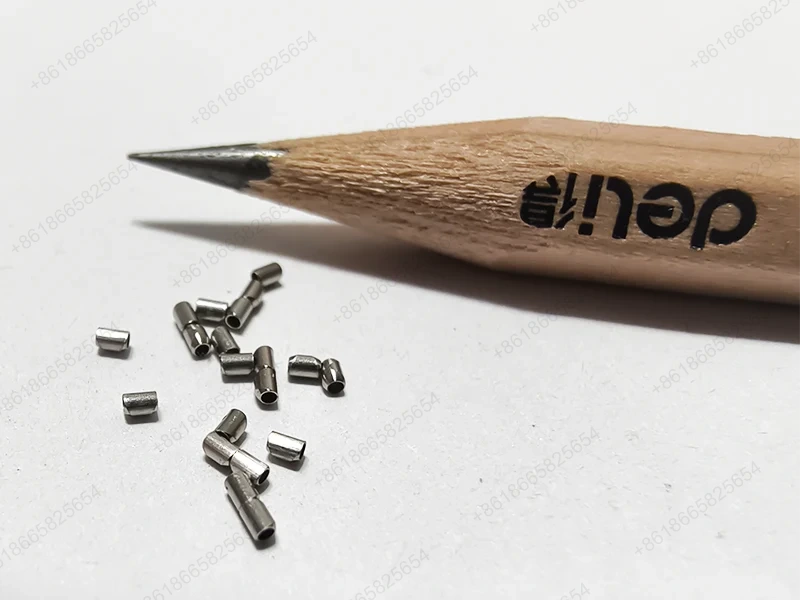

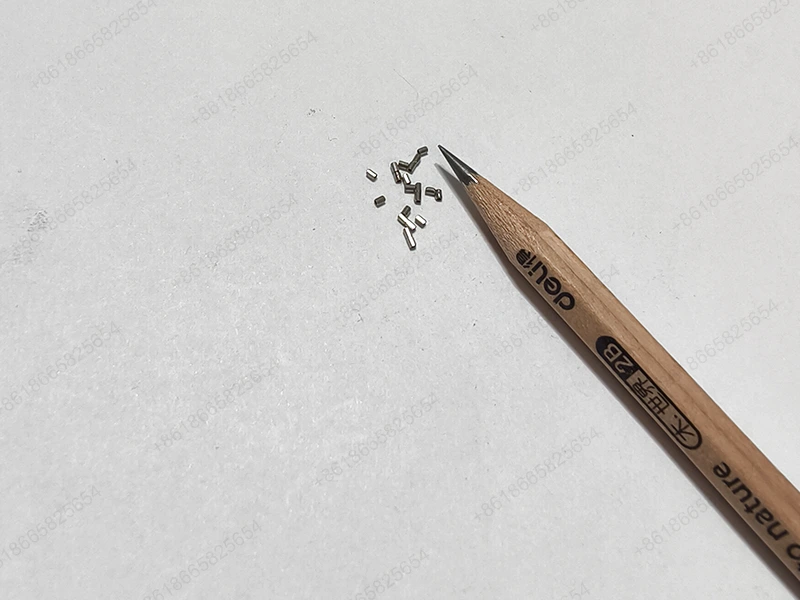

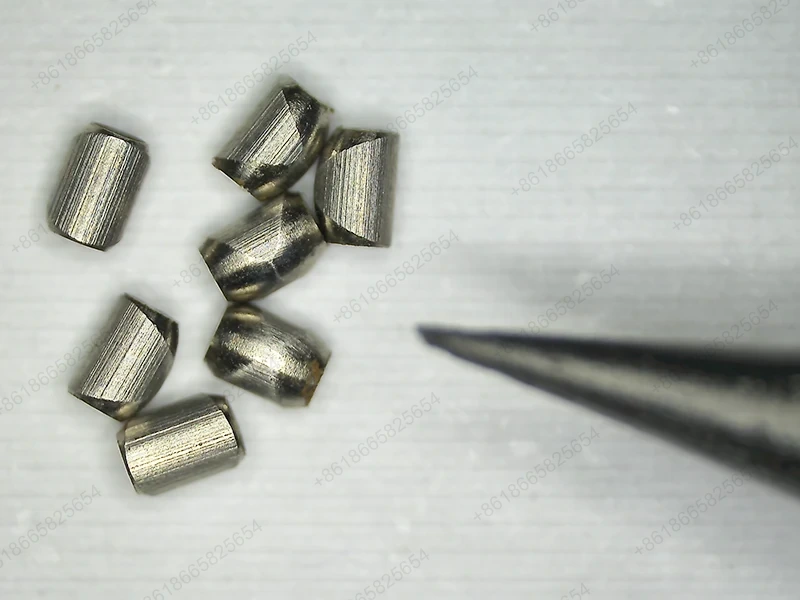

Onze mechanische microbewerking maakt gebruik van snijden, slijpen en andere mechanische verwerkingsmethoden om miniatuuronderdelen te verwerken. Bewerkingsbereik: onderdeelgrootte φ0,05-10 mm, kenmerkgrootte 0,01-5 mm. Bewerkingsnauwkeurigheid: maatnauwkeurigheid ±0,002-0,01 mm, geometrische nauwkeurigheid 0,003-0,01 mm, oppervlakteruwheid Ra0,05-0,8 μm. De bewerkingsprocessen omvatten microdraaien, microfrezen, microslijpen, microboren, microboren en combinaties van meerdere processen om complexe onderdelen te voltooien. Freesgrootte: draaigereedschapsneus R0,1-0,5 mm, frees φ0,1-3 mm, boor φ0,05-2 mm. Snijparameters: spiltoerental 10.000-100.000 tpm, voedingssnelheid 0,001-0,05 mm/omw.

Nauwkeurigheid van stations

Uitgebreide bewerkingscapaciteit

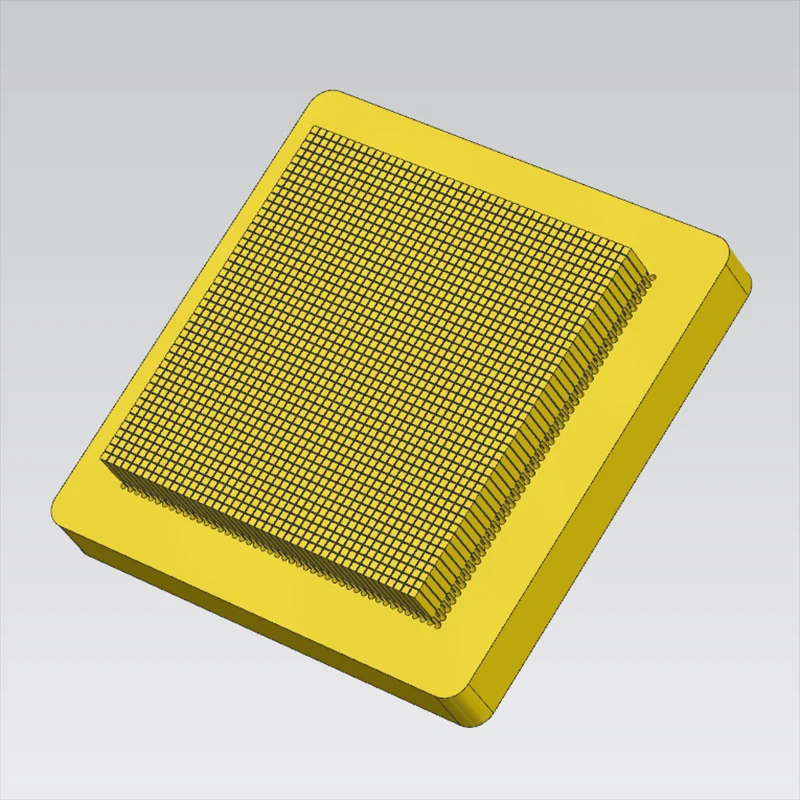

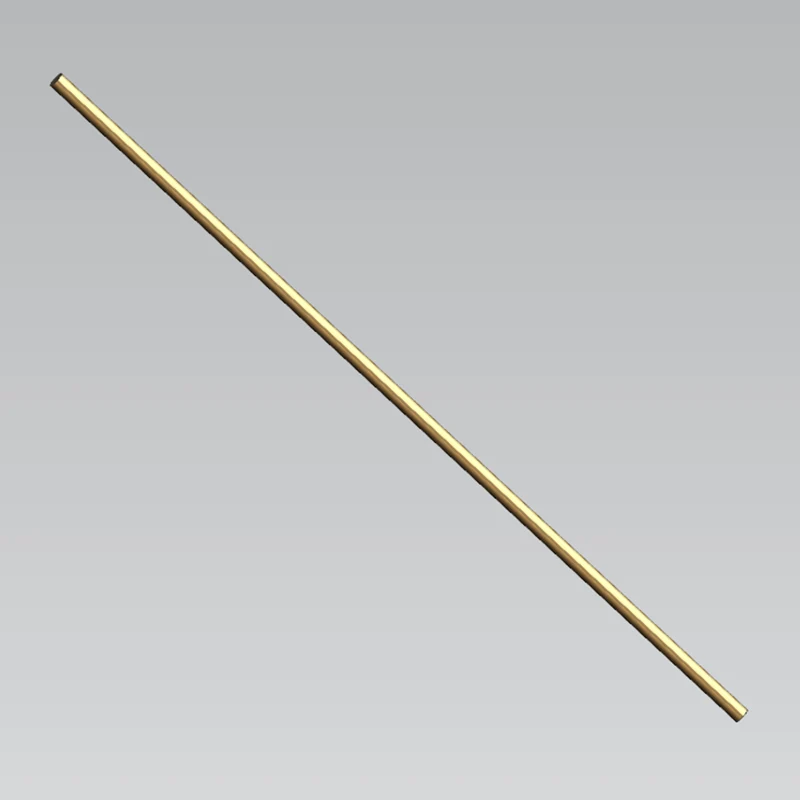

De verwerkingsfabriek van Sanluo Precision beschikt over een uitgebreide mechanische microbewerkingscapaciteit: microdraaien met een diameter van φ0,01-10 mm, een lengte-diameterverhouding van ≤50:1, een rondheid van 0,002 mm en Ra≤0,2 μm; microfrezen van 3D-groeven en gaten in gebogen oppervlakten met een profielnauwkeurigheid van ±0,005 mm en Ra0,3μm; microslijpen van buitencirkel, binnengat, vlak en bolvormig oppervlak met een maatnauwkeurigheid van ±0,002 mm en Ra0,05-0,2 μm; microboren met een gatdiameter van φ0,01-2 mm en een diepte-diameterverhouding van ≥10:1; draai-frees complex centrum om meerdere processen in één opspanning te voltooien; 5-assige gelijktijdige bewerking van complexe 3D-onderdelen.

Precisiekwaliteitscontrole

Als professionele fabrikant van mechanische microbewerking controleert Sanluo Precision strikt de kwaliteit: werkplaats met constante temperatuur 20 ± 1 ℃, spindelslingering <0,002 mm, positioneringsnauwkeurigheid ± 0,001 mm; gereedschapsvooraf ingestelde slingering <0,003 mm, tijdige vervanging van versleten gereedschap; online detectie van lasersondes, groottecontrole met gesloten lus; coördinaat meetmachine nauwkeurigheid 0,001 mm, oppervlakteruwheidstester voor kwaliteitscontrole; SPC statistische procescontrole met Cpk>1,33 voor een stabiel en controleerbaar proces. De toepassingsgebieden zijn uitgebreid: precisie-instrumenten (bekijk miniatuurtandwielen met een module van 0,08-0,2 mm, miniatuurlagers met P5-precisiekwaliteit), elektronische communicatie (cameralenshouder met een concentriciteit van 0,01 mm, connectorpinnen met een diameter van φ0,3-1 mm), medische apparatuur (minimaal invasieve instrumentgewrichtschachten, endoscooplenshouders met precisie-aanpassing), ruimtevaart (sensoromhulsel met een wanddikte van 0,2-0,5 mm, brandstof mondstuk met een gatdiameter van φ0,2-0,5 mm). We hebben op maat gemaakte micro-CNC-bewerkingsdiensten geleverd aan bedrijven zoals Citizen, Omega, Sony, Olympus, Honeywell, enz., met een jaarlijkse productie van 800.000 miniatuuronderdelen.

Technische parameters van apparatuur
