Bewerking met ultrahoge precisie

Sanluo Precision is een toonaangevende fabrikant en leverancier van ultrahoge precisiebewerkingen in China, met kerntechnologie in precisieproductie op nanoniveau, waardoor klanten precisiebewerkingsdiensten van het hoogste niveau worden geboden. Wij bieden professionele, op maat gemaakte, zeer nauwkeurige bewerkingsdiensten voor de lucht- en ruimtevaart, optische communicatie, halfgeleiders, medische apparatuur en andere hoogwaardige gebieden, en ondersteunen de aanpassing van complexe en moeilijke onderdelen. We kunnen bewerkingsnauwkeurigheid op nanometerniveau bereiken, waarbij we volledig voldoen aan de extreme precisie-eisen van de geavanceerde productie-industrie voor ultrahoge precisiebewerking.

Stuur onderzoek

Productomschrijving

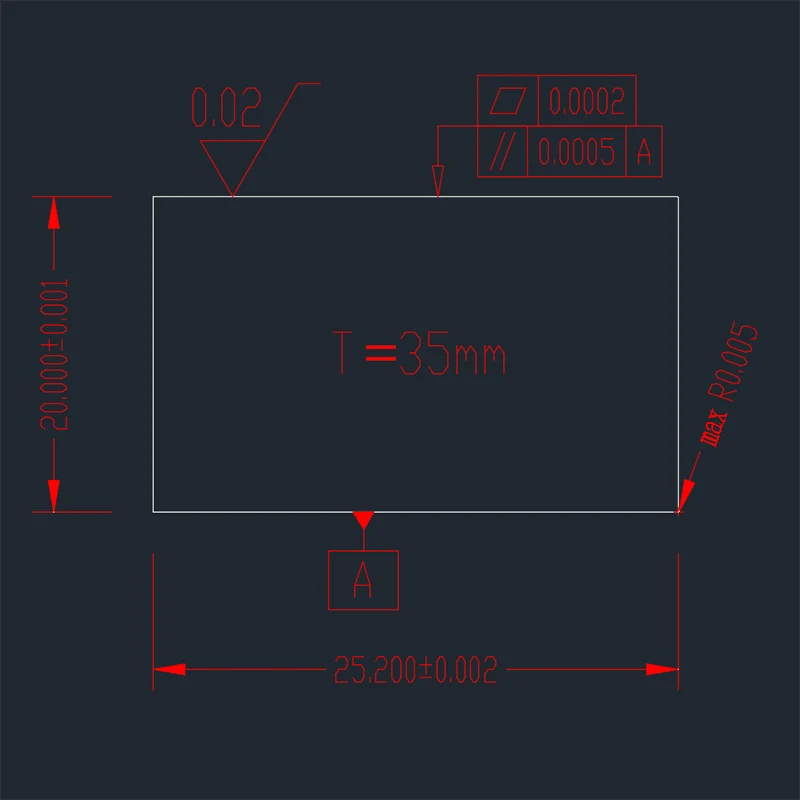

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	SCH	ZW
eenheid: ±/mm	0.001	0.0005	0.0001	0.001	0.001
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	ruwheid	symmetrie
eenheid: ±/mm	0.0003	0.001	0.001	Ra0,05	0.001
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Ultrahoge precisie kerntechnologie

De ultrahoge precisiebewerking van Sanluo Precision maakt gebruik van een reeks kerntechnologieën: ultraprecieze werktuigmachines (aerostatische spindel, hydrostatische geleiderail, thermische foutcompensatie, trillingsisolatiesysteem), diamantdraaien (oppervlakteruwheid Ra0,01-0,05 μm, rondheid 0,0005 mm), ionenbundelbewerking (oppervlaktemodificatie op nanometerniveau, nauwkeurigheid ± 0,0001 mm), lasermicrobewerking (microgatdiameter 0,005-0,1 mm, positienauwkeurigheid ±0,001 mm), chemisch-mechanisch polijsten CMP (oppervlakteruwheid Ra0,001-0,01 μm), precisieassemblage (positioneringsnauwkeurigheid op submicronniveau). Procescontrole: werkplaats met constante temperatuur (temperatuur ± 0,5 ℃), vochtigheidsregeling 40-60%, stofvrij niveau Klasse 1000, trillingsdempende fundering (trillingsamplitude <0,1 μm).

Toepassingsscenario's

Toepassingsgevallen van ultrahoge precisiebewerking: lucht- en ruimtevaart (rondheid van de gyroscooprotor 0,0005 mm, dynamische balans G0.1-kwaliteit), optische communicatie (eindvlak van optische vezelconnector Ra0,01 μm, invoegverlies <0,1 dB), halfgeleider (platheid van de waferhouder 0,001 mm, uniformiteit van de vacuümadsorptiekracht ± 1%), medische apparatuur (kunstmatig gewrichtsoppervlak Ra0,02 μm, slijtvastheid> 10 miljoen cycli), precisie-instrumenten (radius van de atoomkrachtmicroscoopsondepunt 5-10 nm). We hebben op maat gemaakte bewerkingsdiensten met hoge precisie geleverd aan de Aerospace Science and Technology Group, Huawei, ZTE, BYD en andere ondernemingen, met een productkwalificatiepercentage van 99,98%.

Technische parameters van apparatuur

Parametercategorie	Parameterdetails
Uitrustingsmodel	Nanovorm X
Kernpositionering	Ultraprecieze diamantdraai- en slijpmachine voor optische en mechanische componenten
Asnummer	5-assig (X, Y, Z, B, C)
Sleutelnauwkeurigheid	Positioneringsnauwkeurigheid ±0,1μm, herhaalbaarheid ±0,05μm
Spindelsysteem	Luchtgelagerde spindel, rotatienauwkeurigheid <50 nm
Controlesysteem	Bewegingscontrolesysteem op nanometerniveau
Verwerkingsbereik	Maximale werkstukdiameter 600 mm, maximaal werkstukgewicht 500 kg
Kernvoordeel	Bereikt optische oppervlaktekwaliteit op non-ferrometalen en kunststoffen
Typische toepassing	ultrahoge precisiebewerking van optische lenzen, spiegels, precisiemallen

Parametercategorie	Parameterdetails
Uitrustingsmodel	UPL 150
Kernpositionering	Ultra-precies frezen en draaien van composietbewerkingen
Asnummer	4-assig (X, Y, Z, C)
Sleutelnauwkeurigheid	Bewerkingsnauwkeurigheid ±0,0001 mm, oppervlakteruwheid Ra0,01 μm
Spindelsysteem	Hoge snelheid luchtgelagerde spindel, maximaal toerental 80.000 tpm
Structurele kenmerken	Granieten bed, actief trillingsisolatiesysteem
CNC-systeem	Siemens 840D sl
Typische toepassing	ultrahoge precisiebewerking van microcomponenten, precisiesensoren
