Extreme precisiebewerking

Sanluo Precision is een toonaangevende fabrikant en leverancier van extreme precisiebewerkingen in China. Het is gespecialiseerd in verwerkingstechnologie met extreme precisie en biedt klanten eersteklas diensten. Het biedt professionele, op maat gemaakte, zeer nauwkeurige bewerkingsdiensten voor sectoren zoals baanbrekend onderzoek, precisie-optica, halfgeleiderapparatuur en lucht- en ruimtevaarttechniek, ter ondersteuning van de aanpassing van complexe en moeilijke onderdelen. Het daagt de fysieke grenzen van de verwerkingsnauwkeurigheid uit om ultraprecieze productie op micronanometerniveau te bereiken, waarbij volledig wordt voldaan aan de strenge eisen van de geavanceerde technologiesector voor extreme precisiebewerking.

Stuur onderzoek

Productomschrijving

Extreme precisiemogelijkheden

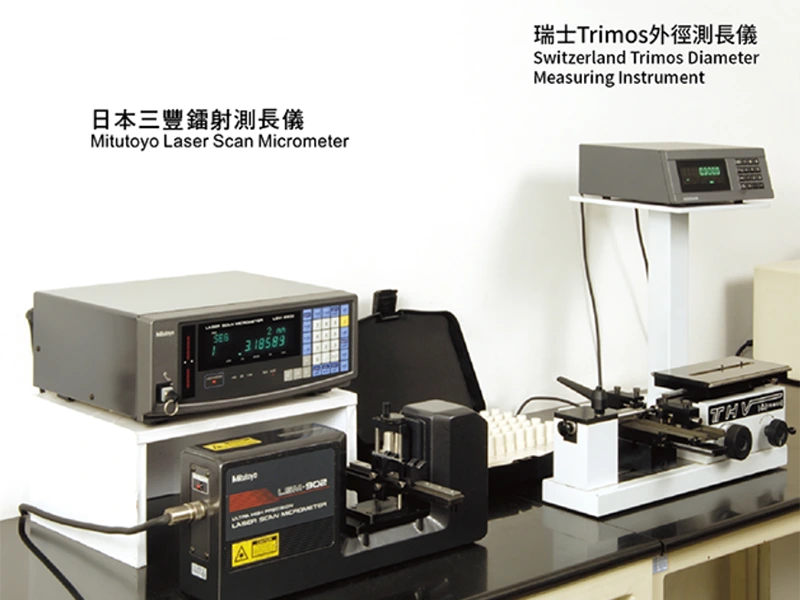

De Sanluo Precision-fabriek bereikt Extreme Precision Machining: maatnauwkeurigheid (submicronniveau ±0,0005 - 0,001 mm, speciale polijstnauwkeurigheid, nanometerniveau ±50 - 500 nm nadert de fysieke limiet); positionele nauwkeurigheid (rondheid 0,0001 - 0,0005 mm, vlakheid 0,0002 - 0,001 mm); oppervlaktekwaliteit (superspiegelpolijsten Ra < 0,005 μm, gladheid op atomair niveau, PV-waarde < 50 nm); positioneringsnauwkeurigheid (±0,0001 mm, herhaalpositioneringsnauwkeurigheid ±50 nm, hoeknauwkeurigheid ±0,5″); nanometermeting (laserinterferometer ±10 nm, AFM atomic force microscoop 1 nm, STM scanning tunneling microscoop 0,1 nm).

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	O.D	Identiteitskaart	T(C)	DP	SCH
eenheid: ±/mm	0.001	0.001	0.001	0.001	0.001
Geometrische nauwkeurigheid	rondheid	coaxialiteit	rechtheid	cilindriciteit	concentriciteit
eenheid: ±/mm	0.001	0.002	0.001	0.002	0.001
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Extreme milieucontrole

Als professionele fabrikant van extreme precisiebewerkingen, Extreme Environmental Control: Klasse 1-10 ultraschone kamers (deeltjesbeheersing < 10 deeltjes/m³); constante temperatuur en vochtigheid (temperatuur 20 ± 0,02°C, vochtigheid 50 ± 0,5%); actief trillingsisolatieplatform (6 vrijheidsgraden, trillingen < 0,01 μm, trillingsisolatie-efficiëntie > 99%); vacuümkamers (vacuümgraad 10^-6 - 10^-8 Pa, elektromagnetische afschermingseffectiviteit > 80 dB, bescherming tegen oxidatie door inert gas). Toepassingsgebieden: halfgeleiderproductie (projectie-objectieve golfafwijking van fotolithografiemachines < 5 nm RMS, nauwkeurigheid waferdrager-positie ± 10 nm), precisie-optica (zwaartekrachtgolfdetectie reflecterende spiegelvlakheid 0,0001 mm oppervlak Ra < 0,5 nm, nauwkeurigheid van de vorm van het oppervlak van de astronomische telescoop λ/100), lucht- en ruimtevaarttechniek (sferische mate van traagheidsnavigatie-gyroscoop 0,0001 mm drift < 0,001°/u), kwantumcomputers (supergeleidende kwantumchip grafische precisie ± 10 nm, optische holtefrequentiestabiliteit van atoomklok 10^-16). Sanluo Precision Company heeft op maat gemaakte bewerkingsdiensten met extreme precisie geleverd voor Intel, TSMC, Huawei, MIT, Tsinghua University, enz., waarbij verwerkingslimieten worden doorbroken om precisieproductie mogelijk te maken.

Technische parameters van apparatuur

Parametercategorieën	Parameterdetails
Uitrustingsmodel	ShapeSmart NP50
Kernpositionering	Niet-cilindrische staafmaterialen, nauwkeurig slijpen van complexe vormen (zoals platte oppervlakken, zeshoeken en schroefdraden)
Aantal CNC-assen	/
Slijpcapaciteit	Het bereik van de maaldiameter loopt van Ø0,025 tot 20 mm en de ongeëvenaarde beeldverhouding kan 400 keer bedragen.
Kritische nauwkeurigheid	De maat kan tijdens de productie binnen 0,001 mm worden geregeld.
Kernfunctie	Eenmalige opspanning voor volledige voorbewerking, inclusief stappen, kegel- en radiaalslijpen; gepatenteerde stripslijptechnologie
Automatisering	De machine-opstelling is snel en eenvoudig (circa 10 minuten) en als optie is ook een automatisch laad- en lossysteem verkrijgbaar.
Typische toepassingen	precisiecomponenten extreme precisiebewerking

Parametercategorieën	Parameterdetails
Uitrustingsmodel	MILL P 500 VHP (zeer hoge precisie)
Kernpositionering	Microverwerking en spiegelachtige oppervlakteafwerking
Aantal assen	/
Hoofdassysteem	Uitgerust met een Step-Tec-spindel van 42.000 tpm en een HSK-E40-interface met hoge stijfheid
Structurele kenmerken	Symmetrische, zeer thermisch stabiele structuur en polymeerbetonbed, waardoor temperatuurafwijkingen en structurele vervorming effectief worden onderdrukt
Sleutelnauwkeurigheid	Verwerkingsstabiliteit en herhaalbare nauwkeurigheid ± 2 µm
Numeriek controlesysteem	Kan worden uitgerust met het Heidenhain TNC 640- of Siemens Sinumerik-systeem
Kernvoordelen	Bij snijden met hoge snelheid en weinig trillingen kan een uitstekende oppervlaktekwaliteit worden bereikt en kan het demonstratiestuk een spiegelachtig effect bereiken
Typische toepassingen	precisiecomponenten extreme precisiebewerking
