Bewerking met nauwe toleranties

Sanluo Precision is een toonaangevende fabrikant en leverancier van bewerkingen met nauwe toleranties in China, die zich richt op technologie voor strikte tolerantiecontrole en klanten uiterst nauwkeurige diensten biedt. Wij bieden professionele, op maat gemaakte, zeer nauwkeurige bewerkingsdiensten voor de hoogwaardige productie-industrie en ondersteunen de aanpassing van complexe en moeilijke onderdelen. We kunnen precisieonderdelen produceren met IT1-IT7-tolerantie, waarmee we volledig voldoen aan de strenge eisen van verschillende industrieën voor bewerking met nauwe toleranties.

Stuur onderzoek

Productomschrijving

Tolerantiecontrolevermogen

De bewerkingen met nauwe toleranties van Sanluo Precision implementeren strikte tolerantiecontrole: dimensionale tolerantie (diameter IT0-kwaliteit ±0,0002 mm - IT1-kwaliteit ± 0,001 mm, lengtetolerantie ± 0,002-0,015 mm); passingstolerantie (as h2/h3 kwaliteit, gat H2/H3 kwaliteit, tolerantiezone ±0,002-0,008 mm); geometrische tolerantie (rondheid 0,0005-0,005 mm, vlakheid 0,0005-0,015 mm, loodrechtheid 0,001-0,02 mm, concentriciteit 0,002-0,015 mm, slingering 0,002-0,03 mm, positietolerantie 0,002-0,05 mm); oppervlakteruwheid Ra0,05-1,6μm.

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	ZW	GD
eenheid: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	symmetrie	Positie tolerantie
eenheid: ±/mm	0.0003	0.001	0.001	0.002	0.002
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Tolerantie bewerkingsmethoden

De verwerkingsfabriek van Sanluo Precision maakt gebruik van een verscheidenheid aan bewerkingstechnologieën voor bewerking met nauwe toleranties: precisiedraaien (diameter φ0,05-500 mm, tolerantie IT6-kwaliteit ± 0,003-0,006 mm, rondheid 0,003 mm), precisiefrezen (vlakke tolerantie ± 0,002 mm, gatpositietolerantie ± 0,015 mm), precisieslijpen (cilindrisch slijpen / inwendig slijpen / oppervlakteslijpen, tolerantie IT5-kwaliteit ±0,001 mm, rondheid 0,001 mm), precisieboren (opening φ10-500 mm, tolerantie IT5 kwaliteit ±0,002-0,01 mm), precisieboren (diameter φ0,1-50 mm, positietolerantie ± 0,02 mm), malboren (nauwkeurigheid gatpositie ± 0,002 mm, voor precisiemallen/bevestigingen).

Tolerantie-inspectiegarantie

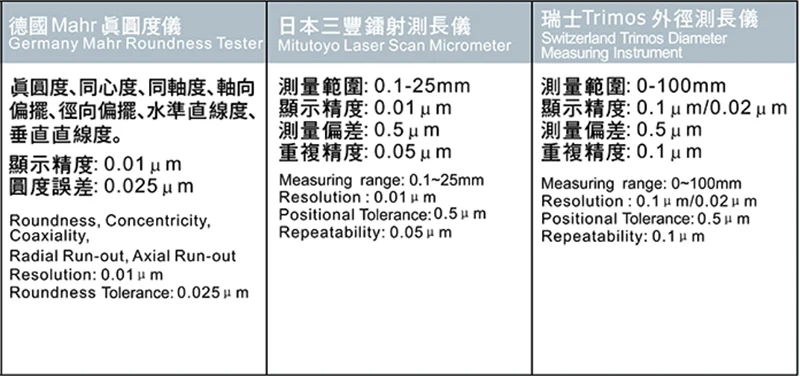

Als professionele fabrikant van bewerkingen met nauwe toleranties implementeert Sanluo Precision strikte inspectiegaranties: dimensionale inspectie (CMM-meetnauwkeurigheid 0,002 mm voor het meten van dimensionale tolerantie/gatafstandstolerantie; laserinstrument/ultraprecieze micrometer/micrometer/noniusschuifmaat/plugmeter/ringmeter/draadmeter voor het detecteren van diameter/lengtetolerantie); Toepassingsgevallen: precisiemallen (dimensionale tolerantie van de holte ±0,01 mm, tolerantie van de spleetmatrijs ±0,005 mm), precisiebevestigingen (pingat H7 kwaliteit ±0,005 mm, positioneringsnauwkeurigheid ±0,01 mm), meetinstrumenten (micrometer aambeeldvlakheid 0,003 mm, tolerantie van de plugmeter ±0,002 mm), precisietransmissie (tandwieltandprofiel IT6 kwaliteit, lager binnen- en buitenringen IT5 klasse ±0,002 mm), hydraulisch en pneumatisch (cilinderboring H7 kwaliteit ±0,006 mm, tolerantie spoelpassing ±0,003 mm). We hebben direct of indirect op maat gemaakte bewerkingsdiensten met hoge precisie geleverd aan Bosch, ZF, NSK en andere ondernemingen, met een jaarlijkse productie van 200.000 stuks en een kwalificatiepercentage van 99,8%.

Technische parameters van apparatuur

Parametercategorie	Parameterdetails
Uitrustingsmodel	JDSGT400 Lineair motoraangedreven 3-assig hogesnelheidsbewerkingscentrum
Kernpositionering	Voor ultrahoge precisiebewerking op submicronniveau
Aandrijfsysteem	Alle drie de assen maken gebruik van dubbele lineaire motoraandrijving
Sleutelnauwkeurigheid	Herhaalde positioneringsnauwkeurigheid tot 0,8 micron; nauwkeurigheid van de gatpositie minder dan 1 micron binnen een bereik van 100 mm.
Kerntechnologie	Integreert directe aandrijving, temperatuurregeling, zelfontwikkelde precisiebewerkingsfuncties van het JD60 CNC-systeem en een uiterst nauwkeurig servoaandrijfsysteem
Kernvoordeel	Toegewijd aan het bereiken van het uitstekende effect van "oppervlak is het functionele oppervlak"
Typische toepassing	bewerking met nauwe toleranties van optische precisiematrijzen, halfgeleideronderdelen, uiterst nauwkeurige structurele onderdelen en andere producten met strenge eisen op het gebied van afmetingen en oppervlaktekwaliteit

Parametercategorie	Parameterdetails
Uitrustingsmodel	Micro5 Micron-niveau Zeer nauwkeurig 5-assig bewerkingscentrum
Kernpositionering	Hoge dynamische prestaties en uiterst nauwkeurige bewerking van miniatuuronderdelen met hoge toegevoegde waarde
Sleutelnauwkeurigheid	Herhaal positioneringsnauwkeurigheid 0,0005 mm, positioneringsnauwkeurigheid <0,002 mm
Spindelsysteem	Maximaal spiltoerental 60.000 tpm
Structurele kenmerken	Compacte structuur met totaal gewicht 550kg; voorzien van drielaags gereedschapsmagazijn met capaciteit van 60 gereedschappen; verwerkingsruimte palletsysteem kan 6 nulpuntopspanningen bevatten
Energiebesparing en milieubescherming	Extreem laag energieverbruik (<500W), voorzien van olienevelcollector
CNC-systeem	Duits Beckhoff-systeem
Slag (X/Y/Z)	78 / 56 / 50mm
Typische toepassing	bewerking met nauwe toleranties van miniatuurtechnische componenten, kleine edelmetalen onderdelen, enz.
