Precisiebewerkingsonderdeel

Sanluo Precision is een professionele fabrikant en leverancier van precisiebewerkingsonderdelen in China, met de bewerkingsmogelijkheden voor verschillende typen, van eenvoudige asbussen tot complexe speciaal gevormde onderdelen. De precisiegraad van nauwkeurige bewerking varieert van IT2 tot IT7, met een maattolerantie van ± 0,001 mm ~ ± 0,01 mm, geometrische tolerantie van ± 0,003 mm ~ ± 0,008 mm en oppervlakteruwheid Ra van 0,1 ~ 1,6 μm, die kan voldoen aan de vereisten voor hoge precisie-onderdelen van machines en apparatuur, elektronische producten, halfgeleidercomponenten, instrumenten en meters en andere industrieën. Wij bieden op maat gemaakte diensten voor precisiebewerkingsonderdelen aan bedrijven over de hele wereld en ondersteunen de aanpassing van complexe en moeilijke onderdelen.

Stuur onderzoek

Productomschrijving

Reikwijdte van bewerkingstypen

De typen precisiebewerkingsonderdelen in de verwerkingsfabriek van Sanluo Precision omvatten:

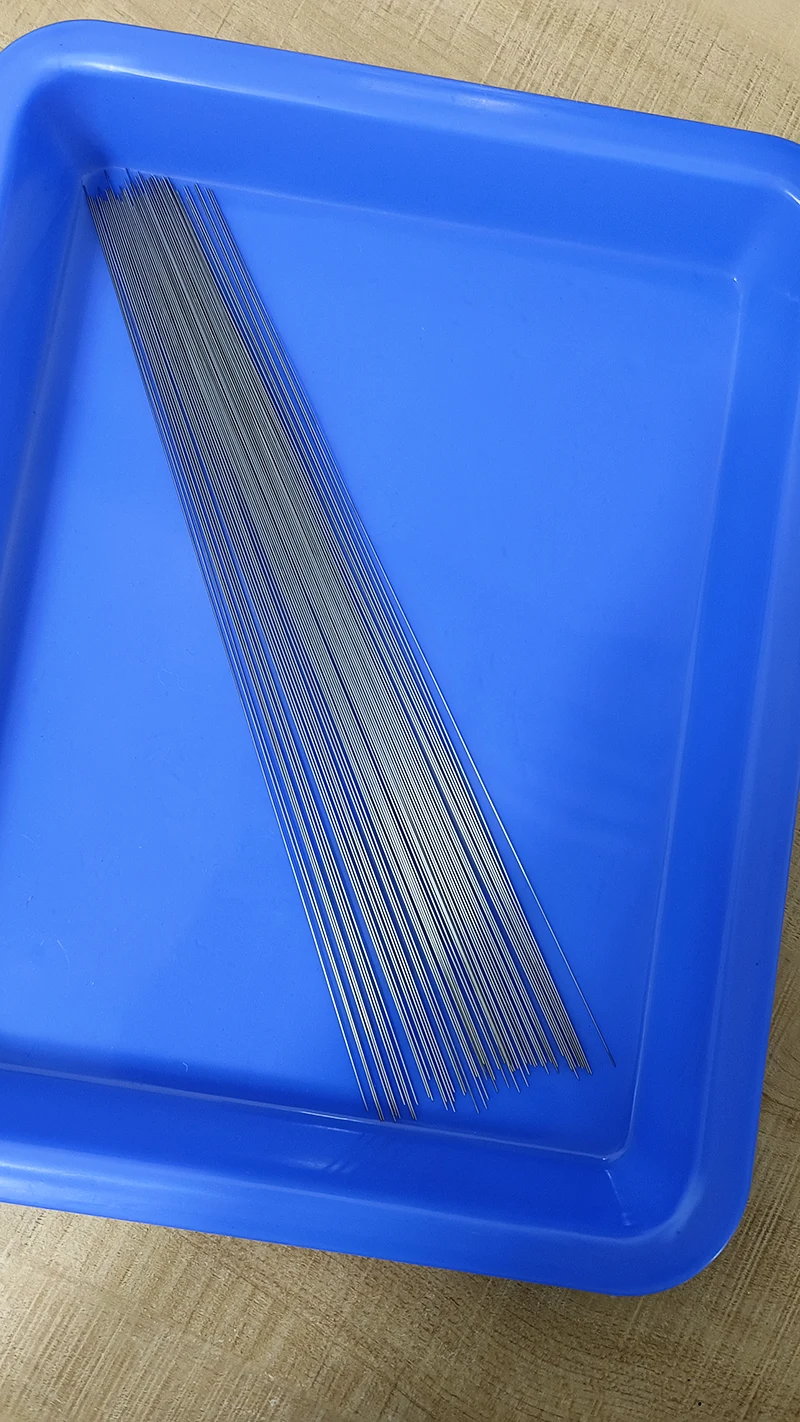

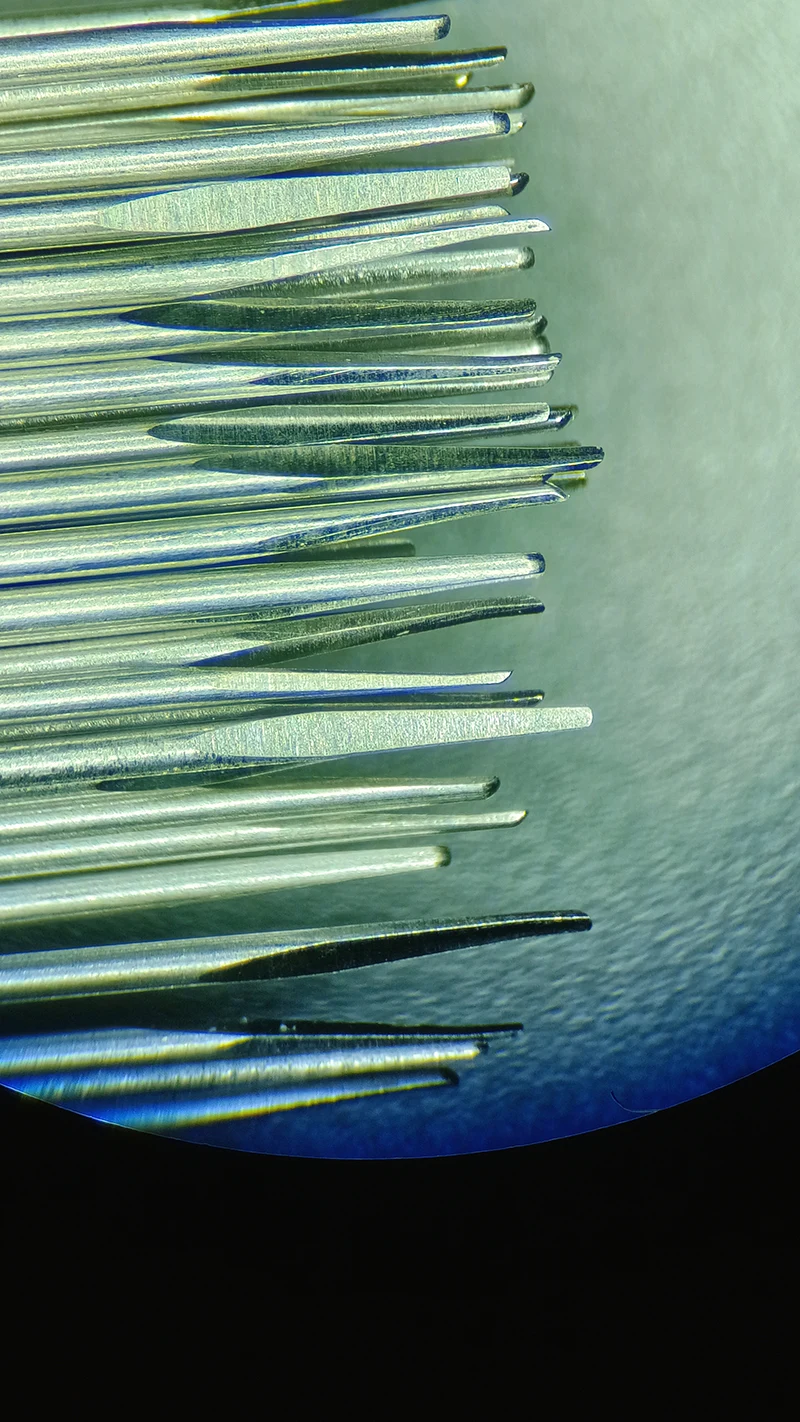

① Asdelen (optische as, getrapte as, spline-as, excentrische as, krukas) met een lengte van 5 mm ~ 1500 mm en een diameter van Φ1 mm ~ Φ300 mm;

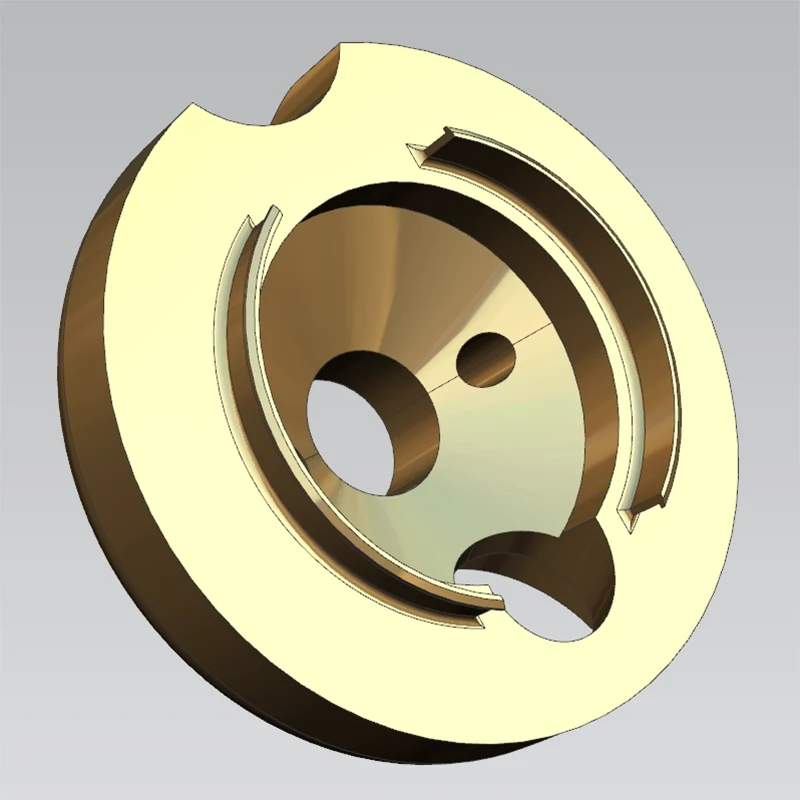

② Schijf- en busonderdelen (flens, tandwiel, katrol, asbus, bus) met buitendiameter Φ10mm~Φ500mm;

③ Kastonderdelen (schaal, zitting, beugel, connector) met maximale bewerkingsgrootte 1200 mm × 800 mm × 600 mm;

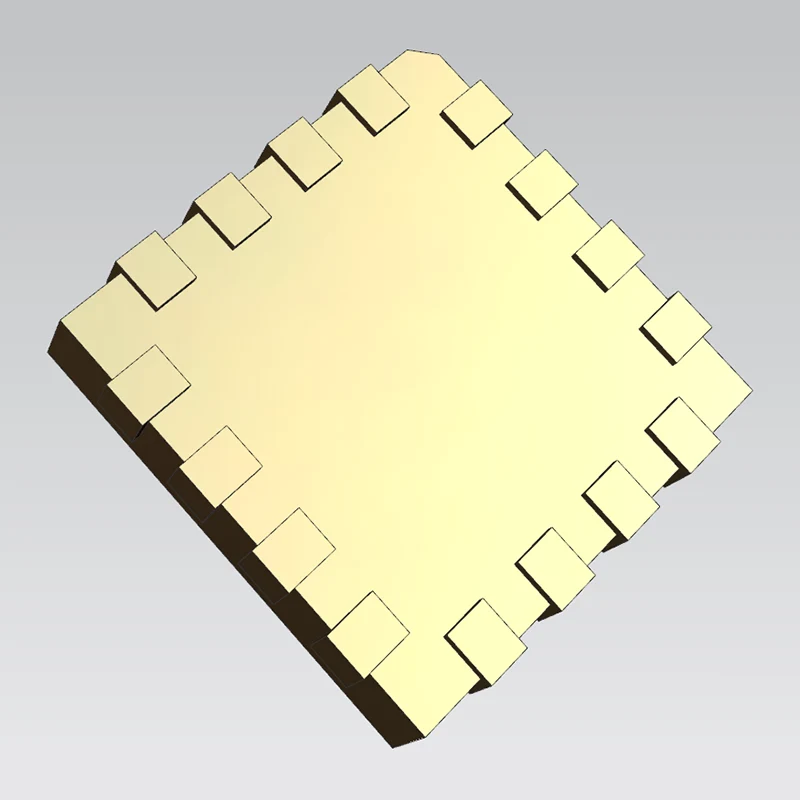

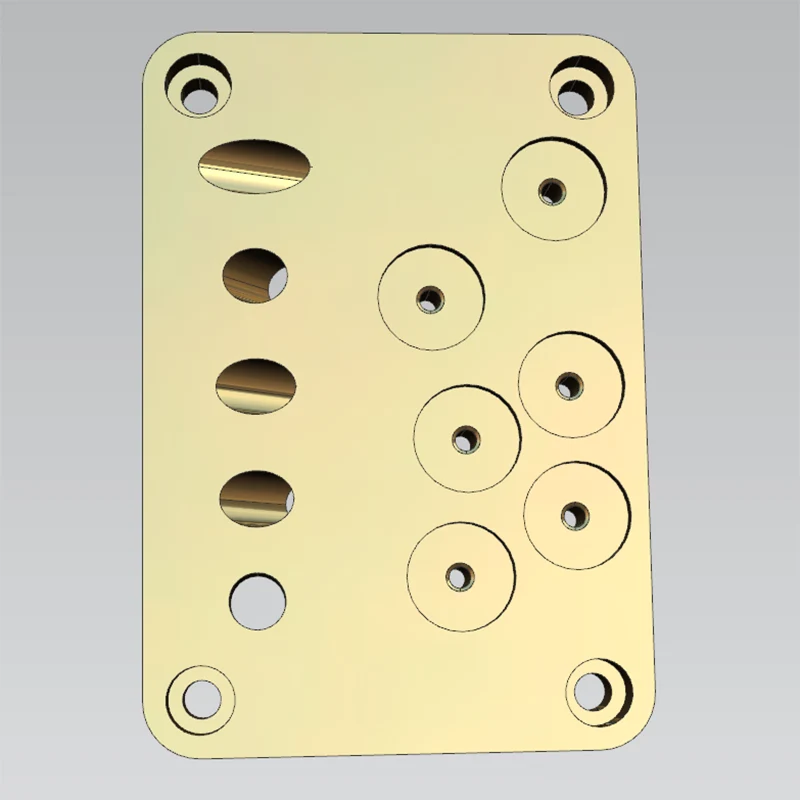

④ Plaatonderdelen (paneel, basisplaat, scheidingsplaat, bevestigingsplaat) met een dikte van 0,5 mm ~ 100 mm;

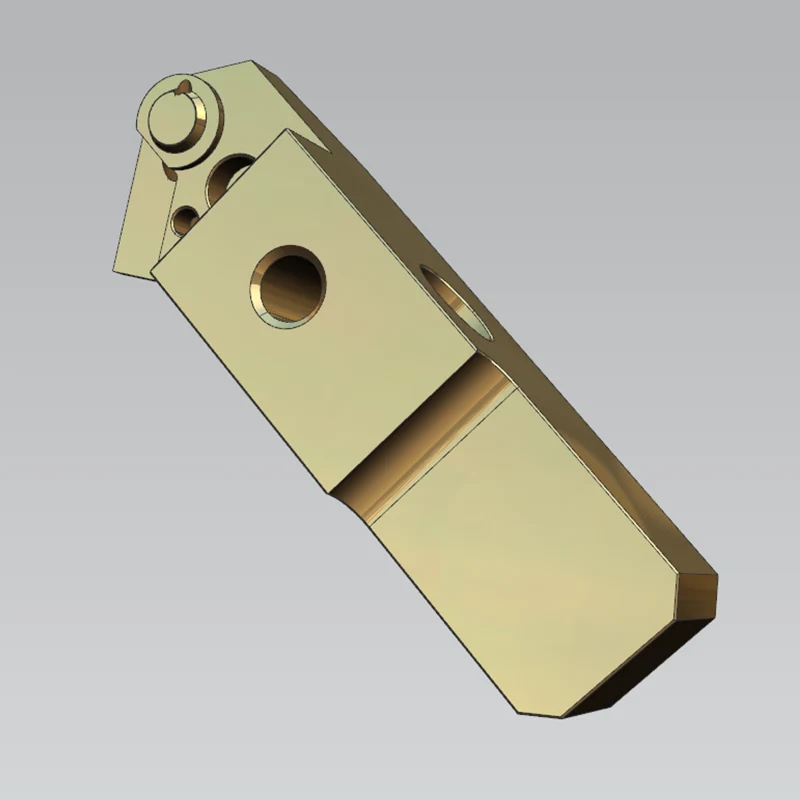

⑤ Speciaal gevormde onderdelen (draagarm, tuimelaar, vork, drijfstang) met complexe gebogen oppervlakken en dunwandige structuren.

Nauwkeurigheid van het werkstation

Dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	SCH	ZW
eenheid: ±/mm	0.002	0.002	0.001	0.002	0.002
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	ruwheid	symmetrie
eenheid: ±/mm	0.002	0.002	0.002	Ra0,1	0.002
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Geconfigureerde testinstrumenten en meetinstrumenten zijn onder meer: CMM (coördinatenmeetmachine), beeldmeetinstrument, projector, laserdiametermeter, laserinterferometer, ruwheidsmeter, rondheidsmeter, gereedschapsmicroscoop, stereomicroscoop, micrometer, pinmeter, micrometer meetklok, ultraprecieze micrometer, elektronische hoogtemeter, schuifmaat, eindmaat, hardheidstester, draadmeter.

Kwaliteitsborging

Voor precisiebewerkingsonderdelen wordt een strikt drie-inspectiesysteem geïmplementeerd, namelijk zelfinspectie door operators, patrouille-inspectie door fulltime inspecteurs en eindinspectie door de kwaliteitsafdeling. Uitgerust met CMM, projector, micrometer, schuifmaat, hoogtemeter, ruwheidsmeter, hardheidsmeter en andere testapparatuur, is de CMK van de belangrijkste afmetingen ≥1,67. Kwaliteitsinstrumenten zoals APQP (Advanced Product Quality Planning), FMEA (Failure Mode and Effects Analysis), MSA (Measurement System Analysis), SPC (Statistical Process Control) en PPAP (Production Part Approval Process) worden gebruikt om de stabiliteit van de onderdeelkwaliteit te garanderen. Volledige proceskwaliteitscontrole vanaf de identificatie van het eerste artikel → proefproductie in kleine batches → massaproductie. Sanluo Precision heeft op maat gemaakte precisiebewerkingsdiensten geleverd aan klanten in automatiseringsapparatuur, robotica, 3C-elektronica, halfgeleider-, medische, optische en andere industrieën, met een klanttevredenheidspercentage van meer dan 95%.

Technische parameters van apparatuur

Parametercategorie	Parameterdetails
Uitrustingsmodel	MILL P 500 VHP (zeer hoge precisie)
Kernpositionering	Microbewerking en oppervlakteafwerking op spiegelniveau
Spindelsysteem	Uitgerust met Step-Tec-spindel van 42.000 tpm, HSK-E40-interface met hoge stijfheid
Structurele kenmerken	Symmetrische structuur met hoge thermische stabiliteit en polymeerbetonbed, waardoor thermische drift en structurele vervorming effectief worden onderdrukt
Sleutelnauwkeurigheid	Bewerkingsstabiliteit en herhaalbaarheidsnauwkeurigheid ±2 µm
CNC-systeem	Kan worden uitgerust met het Heidenhain TNC 640- of Siemens Sinumerik-systeem
Kernvoordeel	Bereikt een uitstekende oppervlaktekwaliteit bij snijden met hoge snelheid en weinig trillingen, waarbij demonstratieonderdelen een spiegeleffect bereiken
Typische toepassing	Medisch, halfgeleider, optisch precisiebewerkingsonderdeel, enz.

Parametercategorie	Parameterdetails
Uitrustingsmodel	HSM700
Merk	Mikron (Zwitserland)
Kernpositionering	Hogesnelheidsbewerkingscentrum dat oplossingen biedt voor kleine precisiecomponenten van nieuwe energievoertuigen
Asnummer	/
Bewegingsprestaties	Snelle verplaatsingssnelheid van 3 bewegingsassen 40m/min
Bedstructuur	Polymeergranietbed voor thermische stabiliteit en trillingsreductie
CNC-systeem	Uitgerust met het Heidenhain iTNC530-systeem om de consistentie van de bewerking te garanderen
Typische toepassing	Sensorbehuizing, motorconnector en ander precisiebewerkingsonderdeel
