Precisie bewerkte componenten

Systematisch ontwerpdenken

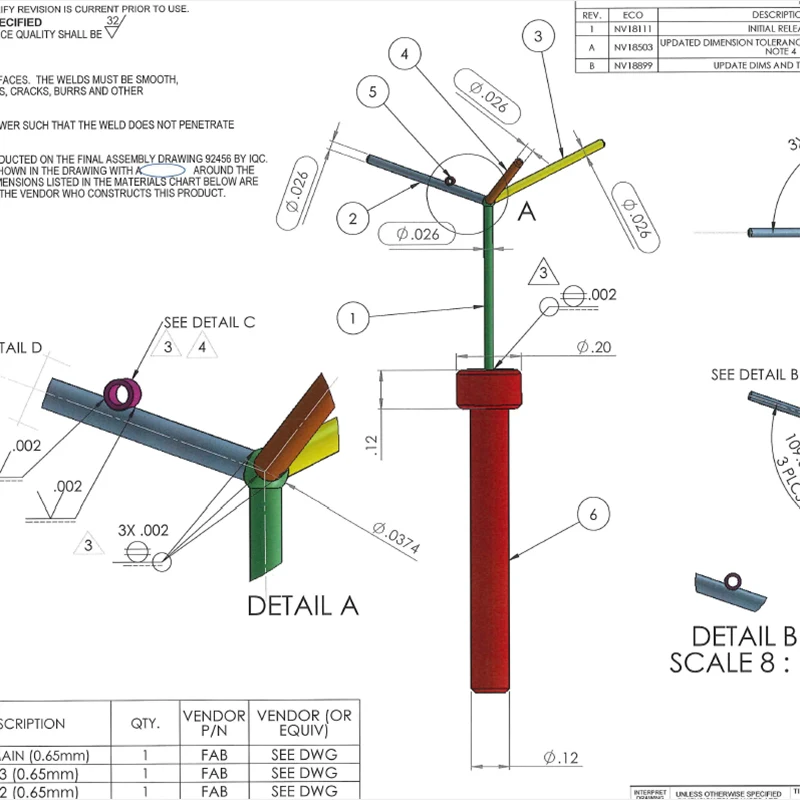

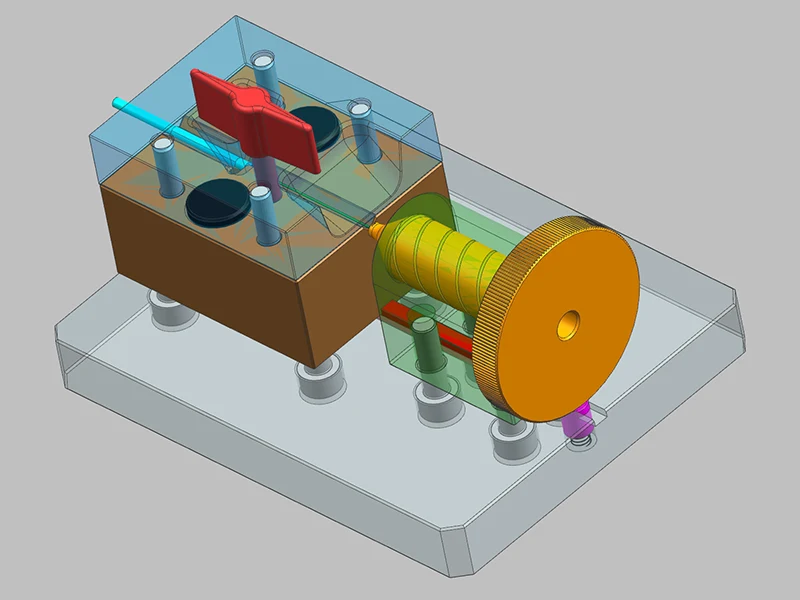

Voordat de Precision Machined Components worden vervaardigd, gebruikt de verwerkingsfabriek van Sanluo Precision SolidWorks of CATIA om de 3D-assemblagesimulatie te voltooien en potentiële problemen zoals interferentie, speling en spanning vooraf te identificeren. Er wordt een uniform datumverwerkingsschema toegepast voor pasoppervlakken, positioneringsgaten en referentievlakken om positionele nauwkeurigheid te garanderen. Voor parende onderdelen wordt de selectieve assemblagemethode (paring volgens werkelijke afmetingen) of groepsverwerkingsmethode (consistente procesparameters voor dezelfde batch) gebruikt om uitwisselbaarheid te garanderen. De passing van de sleutelasgaten is H7/h6 (overgangspassing), de nauwkeurigheid van de tandwielaangrijping is graad 6-7 (GB/T 10095), de coaxialiteit van de lagerbehuizing is 0,01 mm en de passing van de schroefdraadverbinding is 6H/6g.

Maatnauwkeurigheid van werkstations met nauwkeurig bewerkte componenten

Montage en testverificatie

Er is een professionele assemblagewerkplaats voor Precision Machined Components, die gebruik maakt van gereedschapsapparatuur zoals momentsleutels, perspassingsmachines en uitlijningsinstrumenten, en die de assemblageproceskaart strikt implementeert. De interferentie van de lagerconstructie wordt gecontroleerd binnen 0,005 mm tot 0,015 mm, en er wordt gebruik gemaakt van warme of koude montage om schade aan de pasvlakken te voorkomen. De ingrijpingsspeling van het tandwiel wordt tijdens de montage van het tandwiel aangepast tussen 0,15 mm en 0,35 mm, en de contactpunten worden gecontroleerd door middel van de kleurmethode, met meer dan 60% in de tandlengterichting en meer dan 40% in de tandhoogterichting. Functionele tests worden uitgevoerd nadat de assemblage van de componenten is voltooid, inclusief onbelaste tests van transmissiemechanismen (geluid, trillingen, temperatuurstijging), druktests van hydraulische systemen (waarbij de werkdruk gedurende 30 minuten wordt vastgehouden) en luchtdichtheidstests (lekdetector voor heliummassaspectrometer, lekkagesnelheid <10⁻⁶Pa·m³/s).

Industrietoepassingen en aangepaste diensten

Als professionele leverancier van precisie-bewerkte componenten in China, leveren wij voornamelijk diensten voor hoogwaardige toepassingen zoals industriële robotgewrichtsreductiemiddelen (harmonische verloopstukken, RV-reductiemiddelen, transmissienauwkeurigheid <1 boogminuut), pneumatische armaturen voor halfgeleiderapparatuur (positioneringsnauwkeurigheid ± 0,01 mm, herhaalbaarheid ± 0,005 mm), roterende framecomponenten van medische CT-machines (dynamische balanskwaliteit G2.5, trillingen <0,5 mm / s) en elektrische aandrijfassemblages voor nieuwe energievoertuigen (versnellingsbak paarruis <65dB, efficiëntie >96%). Variërend van proefproductie uit één stuk tot massaproductie, bedraagt ​​de jaarlijkse productiecapaciteit 50.000 tot 500.000 sets, waarmee wordt voldaan aan de behoeften van verschillende schalen en klanten worden voorzien van allround, op maat gemaakte nauwkeurige bewerkingsdiensten. Het bespaart klanten tijd en garandeert de stabiliteit en betrouwbaarheid van het systeem.

Technische parameters van apparatuur met nauwkeurig bewerkte componenten
