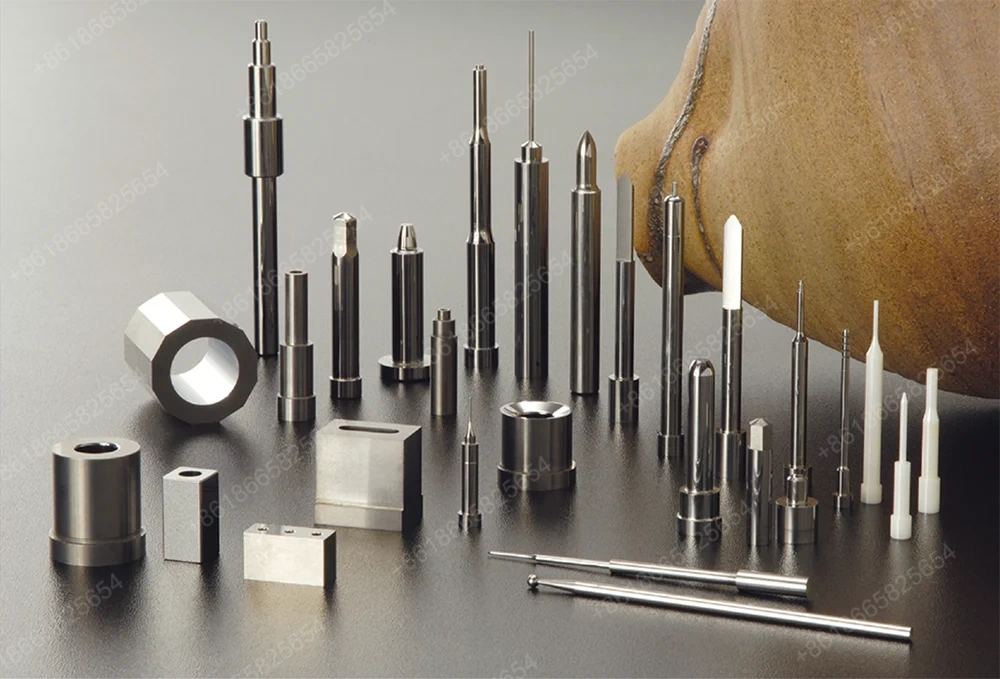

Bewerking met hoge tolerantie

Sanluo Precision is een professionele fabrikant en leverancier van machinale bewerking met hoge tolerantie in China, gericht op de bewerking van onderdelen met strikte toleranties en het bieden van hoogwaardige diensten aan klanten. Wij bieden professionele, op maat gemaakte, zeer nauwkeurige bewerkingsdiensten voor precisiemachines, halfgeleiderproductie, matrijzenbouw en andere industrieën, en ondersteunen de aanpassing van complexe en moeilijke onderdelen. We kunnen voldoen aan de hoge tolerantie-nauwkeurigheidseisen van de IT0-IT8-kwaliteit, en voldoen volledig aan de strenge normen van de hoogwaardige productie-industrie voor machinale bewerking met hoge tolerantie.

Stuur onderzoek

Productomschrijving

Hoge tolerantietechnologie

Sanluo Precision's bewerking met hoge tolerantie biedt nauwkeurige controle van kwaliteiten met hoge tolerantie: IT2-tolerantie ± 0,001-0,004 mm (geschikt voor zeer nauwkeurige pasvorm), IT3-tolerantie ± 0,001-0,006 mm (geschikt voor nauwkeurige pasvorm), IT4-tolerantie ± 0,002-0,01 mm (geschikt voor algemene precisieonderdelen), IT5-tolerantie ± 0,003-0,015 mm (geschikt voor gewone precisie onderdelen). Pasvormen omvatten: spelingpassing H7/h6 met speling 0,002-0,015 mm, overgangspassing H7/k6 met nauwkeurige positionering, interferentiepassing H7/p6 met interferentie 0,005-0,025 mm. Maatbereik: diameter φ0,03-800 mm, lengte ≤2000 mm, opening φ0,02-500 mm. De bewerkingstoeslag is progressief in lagen: voorbewerking 0,02-0,05 mm, semi-nabewerking 0,05-0,1 mm, afwerking 0,001-0,003 mm, slijpen 0,001-0,005 mm.

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	ZW	GD
eenheid: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	symmetrie	Positie tolerantie
eenheid: ±/mm	0.0003	0.001	0.001	0.002	0.002
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Brede toepassingsgebieden

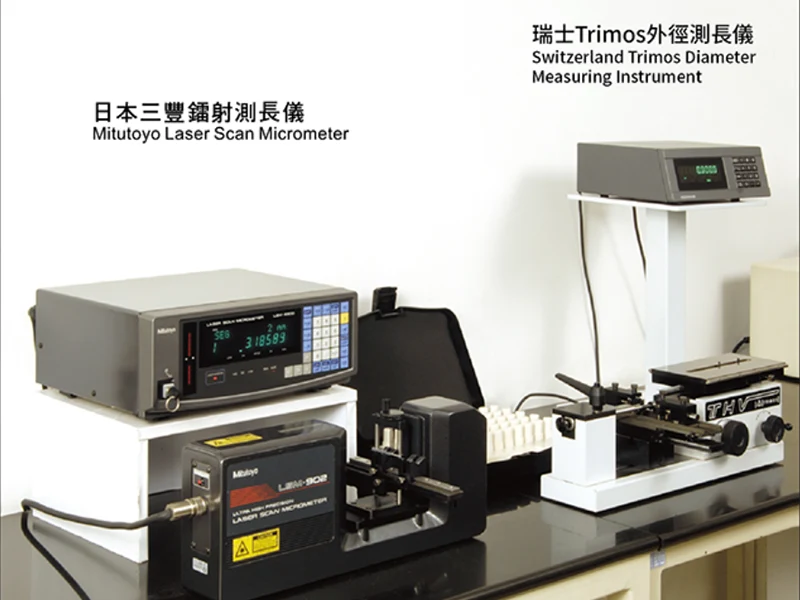

Als een professionele verwerkingsfabriek voor machinale bewerking met hoge tolerantie is Sanluo Precision uitgerust met precisietestapparatuur: algemene meetinstrumenten zoals laserinstrument/ultraprecieze micrometer/micrometer/interne micrometer/schuifmaat, speciale meetinstrumenten zoals gladde limietplugmeter/ringmeter, CMM met nauwkeurigheid 0,002 mm, rondheidsmeter met nauwkeurigheid 0,0005 mm. Gebruik SPC-procescontrole, X-R-controlekaart, CPK≥1.33 voor kwalificatie, 100% inspectie van de belangrijkste afmetingen. Toepassingsgebieden: automobielindustrie (cilinderboring motorblok IT7 kwaliteit ±0,008 mm, krukas hoofdtap IT6 klasse ±0,005 mm, versnellingsbak tandwielas tandprofieltolerantie IT6 klasse), precisiemachines (reductieplaneetwielsteektolerantie ±0,01 mm, kogelomloopnauwkeurigheid IT5 klasse), matrijzenbouw (spuitgietkerntolerantie ± 0,01 mm, stempelmatrijsgeleidingspijler en buspassing H7/h6), hydraulisch systeem (hydraulische pompplunjer IT6 klasse ±0,004 mm, hydraulische cilinderzuiger IT7-passpeling 0,02-0,05 mm). We hebben op maat gemaakte bewerkingsdiensten met hoge precisie geleverd aan FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion en andere ondernemingen, met een jaarlijkse productie van 3 miljoen onderdelen met hoge tolerantie en een tolerantiekwalificatiepercentage van 99,5%.

Technische parameters van apparatuur

Parametercategorie	Parameterdetails
Uitrustingsmodel	iQ500
Kernpositionering	Grote precisie-microfreesmachine, geschikt voor bewerking met hoge tolerantie
Asnummer	3-assig
Slag (X/Y/Z)	600 mm / 500 mm / 300 mm
Spindelsysteem	45.000 tpm hogesnelheids-elektrische spindel, HSK-E32-interface
Sleutelnauwkeurigheid	Bewerkingsnauwkeurigheid en herhaalbaarheidsnauwkeurigheid op submicronniveau
Bewegingsprestaties	Snelle verplaatsingssnelheid van elke as 16.000 mm/min
Gereedschapsmagazijnsysteem	Gereedschapsmagazijn met 20 gereedschapsposities
Kernvoordeel	Maakt gebruik van een lineair motorontwerp en geavanceerde temperatuurregeling voor nauwkeurige en voorspelbare bewerkingsresultaten
Typische toepassing	bewerking met hoge tolerantie van precisiecomponenten

Parametercategorie	Parameterdetails
Uitrustingsmodel	Hardinge® T-serie SP®
Kernpositionering	Ultraprecieze bewerking en hard draaien
Asnummer	/
Gereedschapshoeveelheid	12 gereedschappen
Diameter	226,3 mm, 313,7 mm
Rotatiesnelheid	4.000 tpm, 5.000 tpm, 6.000 tpm
Servo-kanaal	42 mm, 51 mm, 65 mm
Standaard vermogen	11 kW, 15 kW, 26 kW
Algemene afmetingen	Lengte: 2.489 mm, 3.257 mm; Breedte: 2.121 mm, 2.312 mm; Hoogte: 2.089 mm, 2.123 mm
Gewicht	5.940 kg, 7.800 kg
Typische toepassing	bewerking met hoge tolerantie van precisiecomponenten
