Bewerking met nauwe tolerantie voor miniatuur technische onderdelen

Sanluo Precision is een Chinese fabrikant van precisiebewerkingen, gespecialiseerd in op maat gemaakte componenten voor medische apparatuur, halfgeleiderproductie, optische communicatie, wetenschappelijk onderzoek en industriële apparatuur. De bewerkingsmogelijkheden omvatten miniatuurstructuren, precisiegaten, complexe geometrieën en componenten die nauwkeurige dimensionale controle vereisen. Voor bewerking met nauwe toleranties voor miniatuurtechnische onderdelen hangt het juiste proces af van de componentgeometrie, materiaaleigenschappen, tolerantievereisten en beoogde toepassing. Technische tekeningen en inspectiecriteria vormen de basis voor het bepalen van een geschikt productietraject.

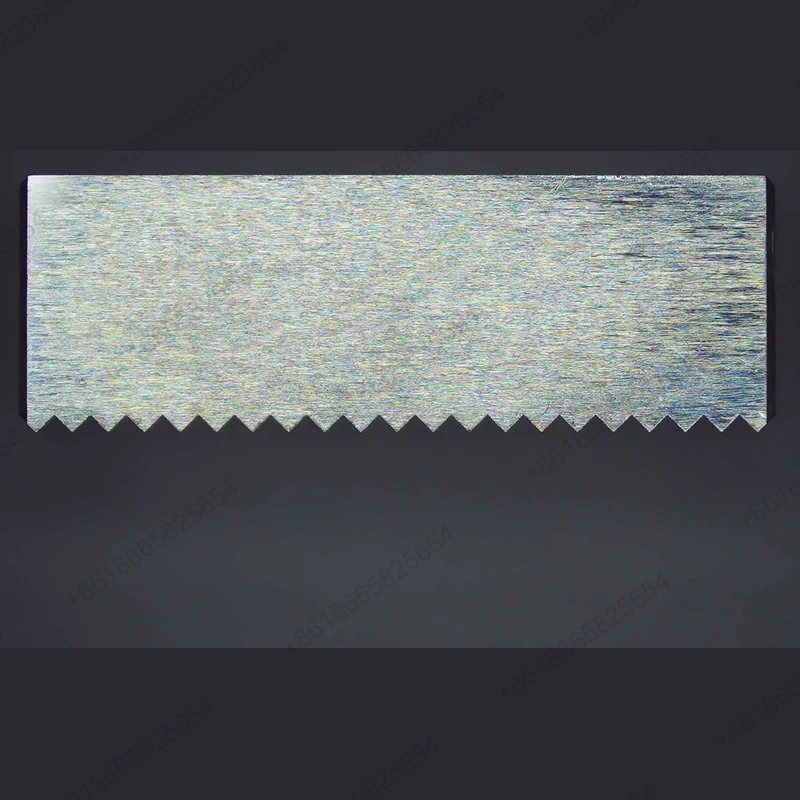

Bewerkingsmogelijkheden voor miniatuurcomponenten

Miniatuurtechnische componenten combineren vaak kleine afmetingen met veeleisende eisen op het gebied van gatpositie, oppervlakteafwerking, concentriciteit en geometrische nauwkeurigheid. Een onderdeel kan aan de buitenkant eenvoudig lijken, maar vereist nog steeds een zorgvuldige controle van de interne kenmerken en functionele interfaces. De gepubliceerde technische informatie van Sanluo Precision identificeert microstructuren, miniatuurcomponenten, staafjes met microdiameter en kleine gaatjes als gespecialiseerde verwerkingsgebieden.

Volgens de technische pagina van het bedrijf omvatten de mogelijkheden microstructuren zo klein als 0,005 mm, miniatuuronderdelen van 0,08 x 0,08 mm, staafjes met een microdiameter zo klein als 0,01 mm en kleine gaatjes zo klein als 0,003 mm. Deze cijfers beschrijven specifieke verwerkingsmogelijkheden in plaats van een garantie dat elke geometrie of elk materiaal in elke vermelde afmeting kan worden vervaardigd. De werkelijke haalbaarheid moet worden beoordeeld aan de hand van de componenttekening en de bewerkingsomstandigheden.

Typische componentkenmerken

Afhankelijk van het ontwerp kunnen miniatuurprecisieonderdelen de volgende kenmerken bevatten:

1. Kenmerken met kleine diameter:Fijne assen, pennen, stangen en andere smalle geometrieën die gecontroleerd snijden en stabiel vasthouden van het werkstuk vereisen.

2. Precisie gaten:Kleine openingen en nauwkeurig gepositioneerde gaten die worden gebruikt voor uitlijning, montage, vloeistofdoorgang of assemblage van componenten.

3. Functionele oppervlakken:Contactvlakken, afdichtingsoppervlakken, glijdende interfaces en andere gebieden waar de oppervlakteconditie de prestaties van componenten beïnvloedt.

4. Complexe profielen:Voorgevormde of meervlaksconstructies die mogelijk verschillende bewerkingen vereisen om de gespecificeerde geometrie te bereiken.

Dimensionale en geometrische tolerantiecontrole

Bewerking met nauwe toleranties vereist meer dan het bereiken van een doelafmeting op een enkel onderdeel. De bewerkingsmethode, het ontwerp van de opspaninrichting, de staat van het gereedschap, het materiaal van het werkstuk en de inspectiemethode hebben allemaal invloed op het eindresultaat. Dimensionale toleranties definiëren aanvaardbare groottevariaties, terwijl geometrische toleranties kenmerken zoals rondheid, vlakheid, loodrechtheid, concentriciteit en positie bepalen.

De volgende cijfers zijn overgenomen uit de meegeleverde technische specificaties. Ze moeten worden getoetst aan de vereisten van het specifieke onderdeel voordat ze worden gebruikt als contractuele acceptatiecriteria.

Tolerantiecontrolevermogen

De door Sanluo Precision geleverde bewerkingsspecificaties beschrijven de volgende bereiken op het gebied van afmetingen, pasvorm, geometrische en oppervlakteafwerking:

1. Dimensionale tolerantie:Diametertolerantie van IT0-kwaliteit ±0,0002 mm tot IT1-kwaliteit ±0,001 mm; lengtetolerantie ±0,002–0,015 mm.

2. Pastolerantie:As h2/h3 kwaliteiten en gat H2/H3 kwaliteiten, met een aangegeven tolerantiezone van ±0,002–0,008 mm.

3. Geometrische tolerantie:Rondheid 0,0005–0,005 mm, vlakheid 0,0005–0,015 mm, haaksheid 0,001–0,02 mm, concentriciteit 0,002–0,015 mm, slingering 0,002–0,03 mm en positietolerantie 0,002–0,05 mm.

4. Oppervlakteruwheid:Ra 0,05–1,6 μm, afhankelijk van de gespecificeerde bewerkingseis en oppervlakteconditie.

Deze waarden vertegenwoordigen de geleverde specificatiebereiken. De toepasselijke tolerantie moet voor elk kenmerk worden bevestigd, omdat tolerantiegraden, bilaterale afwijkingen en pasvormsystemen niet uitwisselbaar zijn. Een vereiste voor de asdiameter en een vereiste voor de gatpositie beschrijven bijvoorbeeld verschillende kenmerken en vereisen verschillende inspectiebenaderingen.

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	ZW	GD
eenheid: ±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	symmetrie	Positie tolerantie
eenheid: ±/mm	0.0003	0.001	0.001	0.002	0.002
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Bewerkingsmethoden en processelectie

De keuze van het bewerkingsproces hangt af van de vorm van het onderdeel, de afmetingen, het materiaal, de tolerantievereisten en de vereiste oppervlaktekwaliteit. Verschillende operaties dienen verschillende doeleinden. Draaien is geschikt voor rotatiekenmerken, frezen creëert vlakke oppervlakken en complexe profielen, en slijpen kan worden gebruikt waar fijne maatvoering of oppervlaktekwaliteit vereist is. Boren, kotteren en malkotteren zijn gericht op verschillende vereisten voor het maken van gaten en positionering.

Bij bewerking met nauwe toleranties voor miniatuurtechnische onderdelen helpt het selecteren van een geschikte volgorde van bewerkingen bij het beheren van de toegang tot het gereedschap, de stabiliteit van het werkstuk en de relatie tussen kritieke kenmerken. Een procesplan moet gebaseerd zijn op de daadwerkelijke tekening in plaats van op elk onderdeel één bewerkingsmethode toe te passen.

Tolerantie bewerkingsmethoden

De door Sanluo Precision geleverde technische specificaties vermelden de volgende bewerkingsmethoden en bijbehorende capaciteitsbereiken:

1. Precisie draaien:Diameter φ0,05–500 mm, tolerantie IT6 kwaliteit ±0,003–0,006 mm en rondheid 0,003 mm.

2. Precisie frezen:Tolerantie vlakheid of vlak oppervlak ±0,002 mm en tolerantie gatpositie ±0,015 mm.

3. Precisieslijpen:Rondslijpen, inwendig slijpen en vlakslijpen, met IT5-graadtolerantie ±0,001 mm en rondheid 0,001 mm.

4. Precisie kotteren:Opening φ10–500 mm, tolerantie IT5-klasse ±0,002–0,01 mm.

5. Precisieboren:Gatdiameter φ0,1–50 mm en positietolerantie ±0,02 mm.

6. Jig saai:Nauwkeurigheid van de gatpositie ±0,002 mm voor toepassingen zoals precisiemallen en armaturen.

De vermelde cijfers zijn processpecifieke specificaties die voor deze pagina worden verstrekt. De uiteindelijke capaciteit hangt af van het werkstukmateriaal, de geometrie, de machine-opstelling en de inspectiemethode. De juiste werking en haalbare tolerantie moeten tijdens de technische beoordeling worden bevestigd.

Inspectie en kwaliteitsborging

Inspectie is essentieel wanneer een component kleine afmetingen heeft of nauw gecontroleerde functionele interfaces heeft. Een onderdeel kan zijn nominale diameter bereiken terwijl het nog steeds faalt vanwege een onjuiste gatpositie, overmatige slingering, ongeschikte oppervlakteruwheid of een mismatch tussen passende kenmerken. Om deze reden moet het inspectieplan de kritische afmetingen en de vereiste meetmethode voor elk kenmerk identificeren.

De bedrijfsinformatie van Sanluo Precision beschrijft een reeks meetapparatuur, waaronder coördinatenmeetmachines, beeldanalysatoren, gereedschapsmicroscopen, krachtige microscopen, stereoscopische microscopen, projectoren, hoogtemeters, ruwheidsmeters, micrometers en andere precisiemeetinstrumenten. De technische pagina identificeert ook QE-, IQC-, IPQC- en OQC-kwaliteitspersoneel.

Tolerantie-inspectiegarantie

De meegeleverde productspecificaties beschrijven de volgende inspectiebenaderingen en toepassingsvoorbeelden:

1. Dimensionale inspectie:CMM-meting met een aangegeven nauwkeurigheid van 0,002 mm voor maat- en gatafstandscontroles. Laserinstrumenten, ultraprecieze micrometers, micrometers, schuifmaat, plugmeters, ringmeters en draadmeters worden ook vermeld voor het controleren van verschillende functies.

2. Precisie mallen:De geleverde voorbeelden omvatten tolerantie voor de afmetingen van de holte ±0,01 mm en tolerantie voor de spleetmatrijs ±0,005 mm.

3. Precisie armaturen:Voorbeelden hiervan zijn gaten voor positioneringspennen van H7-kwaliteit ±0,005 mm en positioneringsnauwkeurigheid ±0,01 mm.

4. Meetinstrumenten:De meegeleverde voorbeelden omvatten een vlakheid van micrometer-aambeeld van 0,003 mm en een plug-gauge-tolerantie van ±0,002 mm.

5. Precisietransmissie:Voorbeelden hiervan zijn de nauwkeurigheid van het tandwieltandprofiel bij IT6-kwaliteit en binnen- en buitenringen van IT5-kwaliteit ±0,002 mm.

6. Hydraulische en pneumatische componenten:Voorbeelden hiervan zijn cilinderboring H7 kwaliteit ±0,006 mm en spoelpastolerantie ±0,003 mm.

In de originele technische tekst staat ook dat Sanluo Precision direct of indirect op maat gemaakte, uiterst nauwkeurige bewerkingsdiensten heeft geleverd aan Bosch, ZF, NSK en andere ondernemingen, met een jaarlijkse productie van 200.000 stuks en een kwalificatiepercentage van 99,8%. Deze cijfers en klantreferenties moeten bij het bedrijf worden bevestigd voordat ze worden gebruikt als actuele, onafhankelijk geverifieerde prestatieclaims.

Apparatuur voor uiterst nauwkeurige bewerking

Machinepositioneringsprestaties, spilgedrag, werkstukopspanning en omgevingsstabiliteit hebben allemaal invloed op de productie van kleine precisieonderdelen. Het gepubliceerde bedrijfsoverzicht van Sanluo Precision beschrijft bewerkingsapparatuur voor CNC-frezen, draaien, slijpen, draadsnijden, elektrische ontladingsbewerking en de productie van microcomponenten. De onderdelendisplay documenteert ook de bewerkingsmogelijkheden voor metaallegeringen en technische kunststoffen.

De onderstaande apparatuurgegevens zijn overgenomen uit het origineel geleverde materiaal. Ze worden gepresenteerd als apparatuurspecificaties voor technische referentie; de daadwerkelijke geschiktheid moet worden bevestigd aan de hand van het beoogde onderdeel en de huidige apparatuurconfiguratie.

JDSGT400 Lineair motoraangedreven 3-assig hogesnelheidsbewerkingscentrum

Parametercategorie	Parameterdetails
Uitrustingsmodel	JDSGT400 Lineair motoraangedreven 3-assig hogesnelheidsbewerkingscentrum
Kernpositionering	Voor ultrahoge precisiebewerking op submicronniveau
Aandrijfsysteem	Alle drie de assen maken gebruik van dubbele lineaire motoraandrijving
Sleutelnauwkeurigheid	Herhaalde positioneringsnauwkeurigheid tot 0,8 micron; nauwkeurigheid van de gatpositie minder dan 1 micron binnen een bereik van 100 mm.
Kerntechnologie	Integreert directe aandrijving, temperatuurregeling, zelfontwikkelde precisiebewerkingsfuncties van het JD60 CNC-systeem en een uiterst nauwkeurig servoaandrijfsysteem
Kernvoordeel	Toegewijd aan het bereiken van het uitstekende effect van "oppervlak is het functionele oppervlak"
Typische toepassing	bewerking met nauwe toleranties van optische precisiematrijzen, halfgeleideronderdelen, uiterst nauwkeurige structurele onderdelen en andere producten met strenge eisen op het gebied van afmetingen en oppervlaktekwaliteit

Micro5-micron-niveau uiterst nauwkeurig 5-assig bewerkingscentrum

Parametercategorie	Parameterdetails
Uitrustingsmodel	Micro5 Micron-niveau Zeer nauwkeurig 5-assig bewerkingscentrum
Kernpositionering	Hoge dynamische prestaties en uiterst nauwkeurige bewerking van miniatuuronderdelen met hoge toegevoegde waarde
Sleutelnauwkeurigheid	Herhaal positioneringsnauwkeurigheid 0,0005 mm, positioneringsnauwkeurigheid <0,002 mm
Spindelsysteem	Maximaal spiltoerental 60.000 tpm
Structurele kenmerken	Compacte structuur met totaal gewicht 550 kg; voorzien van drielaags gereedschapsmagazijn met capaciteit van 60 gereedschappen; verwerkingsruimte palletsysteem kan 6 nulpuntopspanningen bevatten
Energiebesparing en milieubescherming	Extreem laag energieverbruik (<500W), voorzien van olienevelcollector
CNC-systeem	Duits Beckhoff-systeem
Slag (X/Y/Z)	78 / 56 / 50mm
Typische toepassing	bewerking met nauwe toleranties van miniatuurtechnische componenten, kleine edelmetalen onderdelen, enz.

Materialen en toepassingsindustrieën

Materiaalkeuze heeft invloed op de bewerkbaarheid, maatvastheid, oppervlakteafwerking en de geschiktheid van een onderdeel voor zijn werkomgeving. Op het onderdelendisplay van Sanluo Precision worden onder meer warmtebehandelde harde materialen, koolstofconstructiestaal, roestvrij staal, aluminium en aluminiumlegeringen, messing, rood koper en technische kunststoffen vermeld die bij de bewerkingen worden verwerkt.

Het uiteindelijke materiaal moet worden geselecteerd op basis van de mechanische vereisten van het onderdeel, de bedrijfsomstandigheden en de tekeningspecificaties. Materiaalkwaliteit, warmtebehandeling en eventuele daaropvolgende oppervlaktebehandelingen moeten vóór productie worden bevestigd.

Waar worden miniatuurprecisieonderdelen gebruikt?

De gepubliceerde technische informatie van Sanluo Precision identificeert verschillende industrieën en componenttypen die relevant zijn voor uiterst nauwkeurige bewerking:

1. Medische apparatuur:Op de technische pagina van het bedrijf staan ​​voorbeelden, waaronder componenten voor ventriculaire hulpsystemen, chirurgische instrumenten voor glaucoom, kunstharten, vasculaire slijpkoppen, vasculaire stents en galsteenslijpkoppen.

2. Productie van halfgeleiders:Toepassingen zijn onder meer coatinggerelateerde onderdelen, coatingbevestigingen, vacuümbevestigingen en diamantslijpgereedschappen voor siliciumwafels.

3. Optische communicatie:Precisiecomponenten en ondersteunende armaturen vereisen mogelijk nauwkeurig gecontroleerde interfaces en herhaalbare geometrie.

4. Wetenschappelijk onderzoek en laboratoria:Op basis van specifieke tekeningen kunnen op maat gemaakte componenten worden ontwikkeld voor gespecialiseerde instrumenten en experimentele apparatuur.

5. Industriële machines en automatisering:Assen, positioneringscomponenten, transmissieonderdelen en andere mechanische elementen vereisen mogelijk gecontroleerde afmetingen voor montage en bediening.

Deze voorbeelden weerspiegelen toepassingsgebieden die worden beschreven in de gepubliceerde informatie van het bedrijf. De geschiktheid van een bepaald onderdeel voor een gereguleerde of veiligheidskritische toepassing hangt af van het ontwerp, het materiaal, de inspectie-eisen en de toepasselijke industrienormen.

Aangepaste productie en technische evaluatie

Bewerking op maat begint met een duidelijk inzicht in de functionele eisen van het onderdeel. Een tekening moet kritische afmetingen, geometrische toleranties, eisen aan de oppervlakteafwerking, materiaalspecificaties en eventuele speciale inspectieomstandigheden identificeren. Dankzij deze details kunnen het bewerkingsproces en de verificatiemethode vóór de productie worden geëvalueerd.

Sanluo-precisie stelt dat het de ontwikkeling en productie van complexe en veeleisende componenten ondersteunt. De technische informatie beschrijft ook de integratie van complementaire verwerkingsmiddelen wanneer een project de mogelijkheden van een enkel proces of faciliteit te boven gaat.

Informatie die moet worden verstrekt voor een bewerkingsonderzoek

Om een ​​effectieve technische beoordeling te ondersteunen, bereidt u, indien beschikbaar, de volgende informatie voor:

1. Technische tekeningen:Zorg voor maattekeningen of 3D-bestanden die de geometrie van de componenten en kritische kenmerken weergeven.

2. Materiaalvereisten:Identificeer de materiaalkwaliteit, hardheid, warmtebehandelingsvereisten of andere materiële omstandigheden.

3. Kritische toleranties:Markeer afmetingen, gatposities, passingen, geometrische toleranties en eisen aan de oppervlakteafwerking die de functie of montage beïnvloeden.

4. Hoeveelheidsvereisten:Vermeld de prototypehoeveelheid of het verwachte batchvolume, zodat de productieaanpak kan worden geëvalueerd.

5. Inspectiecriteria:Specificeer de vereiste meetrapporten, inspectiepunten, meters of andere acceptatievereisten.

6. Aanvullende verwerking:Identificeer de vereiste warmtebehandeling, galvanisering, polijsten, passivatie of andere oppervlakteafwerking. De technische pagina van Sanluo Precision vermeldt een reeks ondersteunende oppervlaktebehandelingsprocessen, afhankelijk van projectvereisten en beschikbaarheid.

Het verstrekken van deze informatie helpt bij het creëren van een gedeelde technische basis voor het evalueren van de maakbaarheid, de omvang van de offertes, de productieplanning en de kwaliteitsacceptatie.

Veelgestelde vragen

Vraag: Welke informatie is nodig om een ​​miniatuurprecisiecomponent te citeren?

A:Een maattekening of 3D-model is het beste uitgangspunt. Vermeld de materiaalkwaliteit, kritische toleranties, vereisten voor oppervlakteafwerking, hoeveelheid en eventuele inspectie- of afwerkingsvereisten. Als een kenmerk een bijzonder nauwe tolerantie heeft, identificeer dit dan duidelijk, zodat de bewerkings- en meetmethoden samen kunnen worden geëvalueerd.

Vraag: Wat is het kleinste kenmerk dat Sanluo Precision opsomt in zijn technische mogelijkheden?

A:Op de technische pagina van het bedrijf staan ​​microstructuren zo klein als 0,005 mm, miniatuuronderdelen van 0,08 x 0,08 mm, staafjes met een microdiameter zo klein als 0,01 mm en kleine gaatjes zo klein als 0,003 mm. Deze cijfers hebben betrekking op verschillende soorten functies. Ze betekenen niet dat elke materiaal-, geometrie- en tolerantiecombinatie haalbaar is bij die afmetingen. Om de haalbaarheid van een specifiek onderdeel te bepalen is een tekeningbeoordeling nodig.

Vraag: Welke bewerkingsprocessen kunnen worden gebruikt voor miniatuuronderdelen?

A:Het juiste proces is afhankelijk van de geometrie- en tolerantievereisten. Draaien wordt vaak gebruikt voor rotatiefuncties, frezen voor vlakke oppervlakken en complexe profielen, boren voor gaten, kotteren voor het op maat maken van gaten en slijpen voor bepaalde precisieoppervlakken en diameters. Sommige componenten vereisen een combinatie van bewerkingen. De procesvolgorde moet worden geselecteerd op basis van de onderdeeltekening en het materiaal.

Vraag: Hoe worden dimensionale en geometrische toleranties geverifieerd?

A:Verschillende kenmerken vereisen verschillende meetmethoden. Coördinatenmeetmachines kunnen worden gebruikt voor dimensionale relaties en geometrische kenmerken, terwijl micrometers, meters, microscopen, beeldanalysatoren en ruwheidsmeters aan specifieke meetbehoeften kunnen voldoen. De gepubliceerde bedrijfsinformatie van Sanluo Precision vermeldt dit soort inspectieapparatuur. Het inspectieplan voor een bepaalde order dient de kritische afmetingen en de vereiste acceptatiecriteria te specificeren.

Vraag: Welke materialen komen in aanmerking voor precisiebewerking op maat?

A:Op het onderdelendisplay van Sanluo Precision staan ​​constructiestaal van koolstof, roestvrij staal, aluminium en aluminiumlegeringen, messing, rood koper, warmtebehandelde harde materialen en technische kunststoffen. De materiaalkeuze moet de vereiste sterkte, hardheid, corrosieweerstand, maatvastheid en gebruiksomgeving weerspiegelen. Bevestig de exacte kwaliteit en eventuele vereisten voor warmtebehandeling of oppervlaktebehandeling tijdens de technische beoordeling.

Vraag: Kunnen complexe componenten meer dan één bewerkingsproces vereisen?

A:Ja. Een onderdeel moet mogelijk worden gedraaid voor cilindrische kenmerken, frezen voor vlakke oppervlakken, boren of kotteren voor gaten en slijpen voor geselecteerde precisieoppervlakken. Complexe geometrieën kunnen ook extra bewerkingen of gespecialiseerde opspanningen vereisen. De technische informatie van Sanluo Precision beschrijft het gebruik van meerdere bewerkingstechnologieën en ondersteunende verwerkingsmiddelen voor uitdagende componenten. Het daadwerkelijke traject is afhankelijk van de tekening, het materiaal en de benodigde inspectieresultaten.

Vraag: Wat moet worden bevestigd voordat de productie wordt gestart?

A:Bevestig de laatste tekeningrevisie, materiaalkwaliteit, kritische afmetingen, tolerantiedefinities, oppervlaktevereisten, hoeveelheid, inspectiemethode en eventuele speciale verpakkings- of afwerkingsbehoeften. Ook is het belangrijk om af te spreken hoe de acceptatie wordt bepaald en welke keuringsregistraties worden aangeleverd. Deze details verminderen het risico op interpretatieverschillen tijdens de productie en de eindcontrole.

Bespreek uw vereisten voor precisiebewerking

Succesvolle productie van miniatuurcomponenten begint met een duidelijke definitie van de vereiste geometrie, materiaal, toleranties en inspectieomstandigheden. Sanluo Precision levert CNC-bewerkingen en gespecialiseerde precisieverwerkingsdiensten voor industriële, medische, halfgeleider-, optische communicatie- en onderzoeksgerelateerde toepassingen. Voor bewerking met nauwe toleranties voor miniatuurtechnische onderdelen dient u uw tekeningen en technische vereisten in voor een evaluatie van de geschikte bewerkingsmethoden, haalbare toleranties en inspectieregelingen.
