Precisiebewerking van componenten met submicronnauwkeurigheid

Het inkopen van precisiecomponentenbewerking met submicronnauwkeurigheid van een Chinese fabrikant wordt veel praktischer wanneer de toleranties, apparatuur en inspectieketen van de leverancier aan een nauwkeurig onderzoek worden onderworpen. Sanluo Precision is actief sinds 2007, heeft ruim 230 mensen in dienst op een bijna 8.000 vierkante meter grote faciliteit en heeft meer dan 1,3 miljoen complexe precisieonderdelen geleverd. Op deze pagina wordt uiteengezet wat submicroncapaciteit feitelijk betekent op de werkvloer, waar het wordt toegepast en hoe het kwaliteitsbewijs wordt geproduceerd.

Wat submicronnauwkeurigheid betekent in echte productie

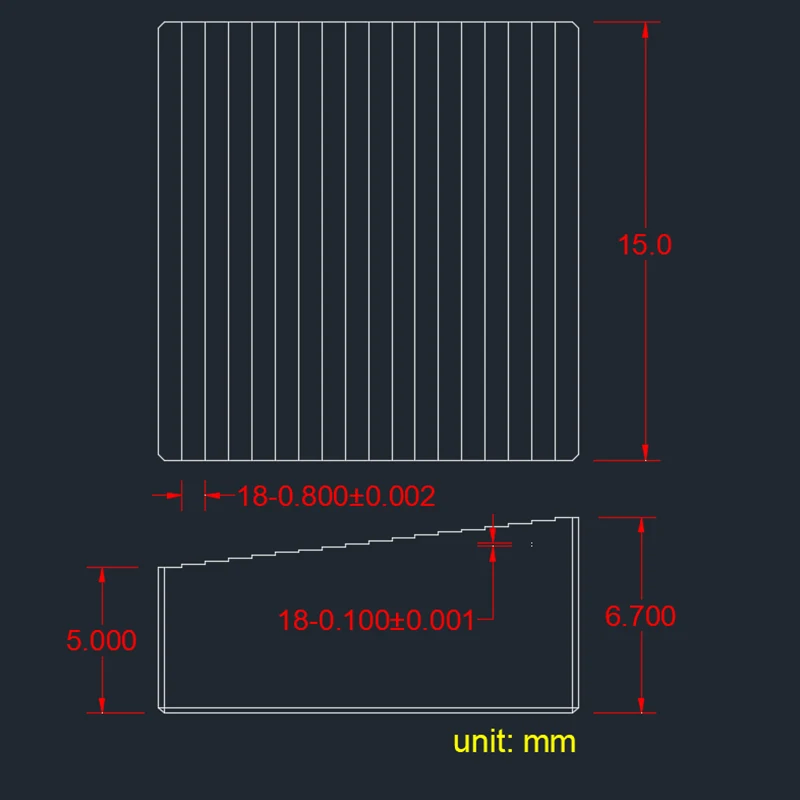

1. Ultraprecies CNC-frezen: ±0,002 mm bewerkingsnauwkeurigheid op complexe contouren en functionele oppervlakken.
2. Precisie slijpen: ±0,001 mm nauwkeurigheid, met micro-slijpnauwkeurigheden tot ±0,0001 mm en oppervlakteruwheid onder Ra 0,01 μm voor optische afwerkingen.
3. Microdraaien op draaibanken van het Zwitserse type: ±0,003 mm, geschikt voor assen met een kleine diameter en precisieconnectoren.
4. Draadvonken en elektrische ontladingsbewerking: ±0,002 mm, effectief op geharde materialen en ingewikkelde holtes.

Complexe geometrieën en miniatuurkenmerken die standaardbewerking uitdagen

Veel submicronprojecten mislukken niet omdat de tolerantie zelf onmogelijk is, maar omdat de geometrie van het onderdeel te klein of te ingewikkeld is voor conventionele opspanningen, gereedschappen en metrologie. De mogelijkheden van Sanluo voor complexe onderdelen zijn precies rond deze beperkingen opgebouwd.

Miniatuur schaal: kleinste onderdeelgrootte 0,08 × 0,08 mm; microstructuren tot 0,005 mm; microgaten met een diameter van 0,003 mm; staven met een microdiameter vanaf 0,01 mm. Dit zijn niet alleen prestaties op het gebied van prototypes; het zijn productierelevante dimensies voor medische, halfgeleider- en optische communicatiecomponenten.

Vervormbare en moeilijk vast te houden onderdelen: gepatenteerd inzicht in materiaalkeuze, warmtebehandeling en spanningsbeheer stelt Sanluo in staat dunwandige, slanke of anderszins vervormingsgevoelige geometrieën te bewerken zonder het submicronvenster te verliezen. Het kwalificatiepercentage van 99,8% dat wordt gerapporteerd voor werk met nauwe tolerantie weerspiegelt deze procesbeheersing en niet één enkel inspectieresultaat.

Materiaalassortiment afgestemd op submicron-procesroutes

Submicronnauwkeurigheid hangt van meer af dan alleen de machineresolutie. De bewerkbaarheid, thermische stabiliteit en nabewerkingsreactie van het materiaal bepalen of een tolerantie op micronniveau overleeft tot aan de eindinspectie. Sanluo verwerkt bijna elk technisch materiaal dat op de binnenlandse markt verkrijgbaar is, en de procesroute wordt dienovereenkomstig geselecteerd.

Materiële groep	Voorbeelden	Submicron-overweging
Metalen	Roestvrij staal van implantaat-/interventiekwaliteit, titaniumlegering, hogetemperatuurlegering, molybdeen, wolfraam, aluminiumlegering, koperlegering, vormstaal, snelsnelstaalpoeder	Gereedschapsslijtage, restspanning en vervorming door warmtebehandeling moeten onder controle worden gehouden om de uiteindelijke tolerantieband te beschermen.
Broze materialen	Diamant, kwarts, optisch glas, keramiek, wolfraamstaal	Slijp- en EDM-routes hebben vaak de voorkeur; randchippen en controle op microscheuren worden de beperkende factor.
Technische kunststoffen	PEEK, PEI, PAI, UPE	Klemkracht en thermische uitzetting kunnen submicronafmetingen verschuiven; armatuurontwerp en temperatuurbeheersing zijn doorslaggevend.

Geïntegreerde oppervlaktebehandeling (vacuümwarmtebehandeling, anodiseren, elektrolytisch polijsten en verschillende coatings) is beschikbaar, zodat afgewerkte onderdelen gereed zijn voor veeleisende omgevingen. Dit is van belang omdat het bewerken van precisiecomponenten met submicronnauwkeurigheid zelden een onbewerkte bewerking is; Stroomafwaartse processen kunnen dimensies verplaatsen als ze niet in de route zijn gepland.

Industrieën die afhankelijk zijn van submicronproductie

De vraag naar submicronwerk komt van toepassingen waarbij een afwijking op micronniveau de functie, veiligheid of opbrengst verandert. De productie-ervaring van Sanluo is geconcentreerd in vier gereguleerde en technisch veeleisende sectoren.

Medische apparaten: interventionele ventriculaire hulpsysteempompen, chirurgische instrumenten voor glaucoom, kunstmatige hartcomponenten, vasculaire stentonderdelen en galsteenslijpkoppen. Bij deze componenten kunnen de oppervlakteafwerking en de kwaliteit van de randen zowel de hemocompatibiliteit en de chirurgische resultaten beïnvloeden als de maattolerantie.

Halfgeleiderapparatuur: opto-bar machinecoatingarmaturen, vacuümarmaturen, diamanten siliciumwafelslijpmessen en elastische steunen. Submicronvlakheid en nauwkeurigheid van de gatpositie hebben een directe invloed op de uniformiteit van de coating en de herhaalbaarheid van de waferbehandeling.

Optische communicatie: optische precisiecomponenten en coatinggerelateerde onderdelen, waarbij oppervlakteruwheid in het submicronbereik het verstrooiingsverlies vermindert en de koppelingsefficiëntie verbetert.

Wetenschappelijk onderzoek: universitaire en institutionele R&D-projecten waarvoor eenmalige of kleine aantallen onderdelen nodig zijn buiten de standaard bewerkingscatalogi. Sanluo ondersteunt minimale bestelhoeveelheden van één stuk, wat ongebruikelijk is voor een fabriek van deze omvang en vooral relevant is voor onderzoeksgroepen die ontwerpen herhalen.

De rode draad in deze sectoren is dat precisiecomponentenbewerking met submicronnauwkeurigheid wordt gespecificeerd omdat de kosten van falen (klinisch, opbrengst- of experimenteel) veel hoger zijn dan de kosten van het onderdeel.

Kwaliteitsbewijs: inspectieketen en productierecord

Dimensionale inspectie: coördinatenmeetmachines met een meetnauwkeurigheid van 0,002 mm voor maat- en gatafstandtolerantie; laserinstrumenten, ultraprecieze micrometers, micrometers, schuifmaat, plugmeters, ringmeters en draadmeters voor verificatie van diameter en lengte.

Geometrische inspectie: rondheid, vlakheid, loodrechtheid, concentriciteit, slingering en positietolerantie worden geverifieerd binnen de vensters die op deze pagina worden vermeld, bijvoorbeeld ronding van 0,0005 mm tot 0,005 mm en positietolerantie van 0,002 mm tot 0,05 mm. De nauwkeurigheidstabel van het werkstation van de fabriek specificeert vlakheid tot 0,0003 mm, parallelliteit 0,001 mm, loodrechtheid 0,001 mm, symmetrie 0,002 mm en positietolerantie 0,002 mm.

Productierecord: jaarlijkse productie van 200.000 stuks bij werk met nauwe toleranties, een kwalificatiepercentage van 99,8% en meer dan 1,3 miljoen geleverde complexe precisieonderdelen. Het bedrijf opereert volgens de ISO9001- en ISO14001-kwaliteitssysteemnormen, met toegewijde procesingenieurs, kwaliteitsingenieurs, ontwerpers, programmeurs en machine-operators – in totaal meer dan 230 medewerkers.

Apparatuurplatform: waar het submicronvenster wordt geproduceerd

Machinecapaciteiten stellen een plafond aan tolerantie. Het ultraprecieze platform van Sanluo omvat vijfassige apparatuur met lineaire motoren en micronniveau, geconfigureerd voor onderdelen waarbij vereisten op het gebied van afmetingen en oppervlaktekwaliteit gelijktijdig zijn in plaats van opeenvolgend.

JDSGT400 Lineair motoraangedreven 3-assig hogesnelheidsbewerkingscentrum

Parametercategorie	Parameterdetails
Kernpositionering	Voor ultrahoge precisiebewerking op submicronniveau
Aandrijfsysteem	Alle drie de assen maken gebruik van dubbele lineaire motoraandrijving
Sleutelnauwkeurigheid	Herhaalde positioneringsnauwkeurigheid tot 0,8 micron; nauwkeurigheid van de gatpositie minder dan 1 micron binnen een bereik van 100 mm
Kerntechnologie	Integreert directe aandrijving, temperatuurregeling, zelfontwikkeld JD60 CNC-systeem en uiterst nauwkeurig servoaandrijfsysteem
Kernvoordeel	Toegewijd aan het principe dat “oppervlak het functionele oppervlak is”
Typische toepassing	bewerking met nauwe toleranties van optische precisiematrijzen, halfgeleideronderdelen en uiterst nauwkeurige structurele onderdelen

Micro5 Micron-niveau Zeer nauwkeurig 5-assig bewerkingscentrum

Parametercategorie	Parameterdetails
Kernpositionering	Hoge dynamische prestaties en uiterst nauwkeurige bewerking van miniatuuronderdelen met hoge toegevoegde waarde
Sleutelnauwkeurigheid	Herhaal positioneringsnauwkeurigheid 0,0005 mm, positioneringsnauwkeurigheid <0,002 mm
Spindel systeem	Maximaal spiltoerental 60.000 tpm
Structurele kenmerken	Compacte structuur, totaal gewicht 550 kg; drielaags gereedschapsmagazijn met 60 gereedschappen; palletsysteem met verwerkingsruimte bevat 6 nulpuntopspanningen
Energiebesparing	Extreem laag energieverbruik (<500W), voorzien van olienevelcollector
CNC-systeem	Duits Beckhoff-systeem
Slag (X/Y/Z)	78 / 56 / 50mm
Typische toepassing	bewerking met nauwe toleranties van miniatuurtechnische componenten en kleine edelmetalen onderdelen

Technische samenwerking en logistiek

Een submicronproject begint meestal voordat de eerste chip wordt gesneden. De workflow van Sanluo is ontworpen om tolerantie-, materiaal- en inspectiebeperkingen aan het licht te brengen tijdens de offerte- en procesplanningsfase, waardoor het risico op maatafwijkingen in een laat stadium wordt verminderd.

Technische interface: procesingenieurs en kwaliteitsingenieurs beoordelen samen de tekening en markeren kenmerken die speciale opspanningen, inspectie tijdens het proces of een andere bewerkingsroute vereisen. Ontwerp, verwerking, assemblage en foutopsporing van onderdelen of gereedschappen kunnen in eigen huis worden uitgevoerd.

Productiecyclus: 3–20 dagen, afhankelijk van complexiteit en materiaal. De productiecapaciteitstabel op deze pagina toont een bereik van 1–999.999 stuks, waarbij de werkelijke cyclus wordt bevestigd bij de orderbeoordeling.

Verpakking: logistieke verpakkingen volgen klantspecifieke normen of interne normen. De buitenverpakking is bestand tegen een uur onderdompeling in water en beschadigt de onderdelen niet als deze vrij vallen vanaf een hoogte van 1 meter – een praktische bescherming voor submicrononderdelen waarvan de randen en oppervlakken kwetsbaar zijn tijdens het transport.

Voor kopers die precisiecomponentenbewerking met submicronnauwkeurigheid uit China betrekken, vermindert deze combinatie van technische beoordeling, gedefinieerde cyclustijd en beschermende verpakking de niet-technische risico's die vaak een anderszins capabele machinale leverancier ondermijnen.

Waarom Sanluo Precision een verifieerbare submicronpartner is

Eerst, zijn de tolerantieclaims gekoppeld aan genoemde procesroutes: CNC-frezen ±0,002 mm, slijpen ±0,001 mm, Zwitsers draaien ±0,003 mm en EDM ±0,002 mm.

Seconde, wordt de omhulling van complexe onderdelen weergegeven in concrete afmetingen: minimale onderdeelgrootte 0,08 x 0,08 mm, microstructuren van 0,005 mm, microgaten van 0,003 mm en staven met een microdiameter van 0,01 mm.

Derde, het kwaliteitsrecord is gekwantificeerd: jaarlijkse productie van 200.000 stuks, kwalificatiepercentage van 99,8% en 1,3 miljoen geleverde complexe onderdelen.

Vierdeomvat het klantenbestand Huawei, BYD, Foxconn, Advanced Microelectronics en Mindray Medical – relaties die audit- en herhaalbaarheidsvereisten opleggen aan de leverancier.

Voor een inkoopteam dat de bewerking van precisiecomponenten met submicronnauwkeurigheid evalueert, bieden deze feiten een basis voor leverancierskwalificatie die verder gaat dan alleen de brochuretaal. Ze kunnen worden gecontroleerd aan de hand van tekeningen, inspectierapporten en fabrieksdocumentatie.

Veelgestelde vragen

Vraag: Wat is de kleinste onderdeelgrootte die Sanluo kan bewerken volgens submicronvereisten?

A: De kleinste onderdeelgrootte is 0,08 × 0,08 mm. Microstructuren kunnen een diameter hebben tot 0,005 mm, en microgaten tot 0,003 mm. Deze afmetingen worden ondersteund door ultraprecieze platforms, waaronder bewerkingscentra met lineaire motoren en vijfassige apparatuur op micronniveau.

Vraag: Welk bewerkingsproces wordt gebruikt voor geharde materialen met een submicrontolerantie?

A: Draadvonken en elektrische ontladingsbewerking worden vaak gebruikt voor geharde materialen, waarbij een nauwkeurigheid van ± 0,002 mm wordt bereikt. Precisieslijpen wordt ook toegepast waar de geometrie dit toelaat, met een nauwkeurigheid van ± 0,001 mm en een oppervlakteruwheid van minder dan Ra 0,01 μm bij microslijpen.

Vraag: Hoe wordt de submicronnauwkeurigheid vóór verzending gecontroleerd?

A: Dimensionale inspectie maakt gebruik van coördinatenmeetmachines met een meetnauwkeurigheid van 0,002 mm, aangevuld met laserinstrumenten, ultraprecieze micrometers, plugmeters, ringmeters en draadmeters. Geometrische toleranties zoals rondheid, vlakheid, loodrechtheid en positietolerantie worden gecontroleerd aan de hand van de aangegeven vensters.

Vraag: Welke materialen zijn beschikbaar voor submicronbewerking?

A: Sanluo verwerkt roestvrij staal van implantaat-/interventiekwaliteit, titaniumlegering, hogetemperatuurlegering, molybdeen, wolfraam, aluminiumlegering, koperlegering, vormstaal, poedersnelstaal en constructiestaal; brosse materialen zoals diamant, kwarts, optisch glas, keramiek en wolfraamstaal; en technische kunststoffen, waaronder PEEK, PEI, PAI en UPE.

Vraag: Wat is de typische productiecyclus voor een submicronproject?

A: De productiecyclus duurt 3 tot 20 dagen, afhankelijk van de complexiteit van de onderdelen, het materiaal en de inspectievereisten. Een vaste cyclus wordt bevestigd na technische beoordeling van de tekening en het procestraject.

Vraag: Kan Sanluo kleinschalig of eenmalig submicronwerk ondersteunen?

EEN: Ja. Minimale bestelhoeveelheden van één stuk worden ondersteund, wat relevant is voor onderzoeksprojecten, ontwerpiteraties en halfgeleider- of medische apparatuurprogramma's met een laag volume. De tabel met productiecapaciteit geeft een bereik van 1–999.999 stuks aan.

Vraag: Hoe worden submicrononderdelen verpakt voor internationale verzending?

A: Logistieke verpakkingen volgen klantspecifieke normen of interne normen. De buitenverpakking is bestand tegen een uur onderdompeling in water en beschermt de onderdelen tegen schade wanneer ze vrij vallen vanaf een hoogte van 1 meter.

Vraag: Welke kwaliteitssysteemcertificeringen heeft de fabriek?

A: Het bedrijf opereert volgens de ISO9001- en ISO14001-kwaliteitssysteemnormen. De faciliteit beslaat bijna 8.000 vierkante meter, biedt werk aan ruim 230 medewerkers en is sinds 2007 in gebruik.
