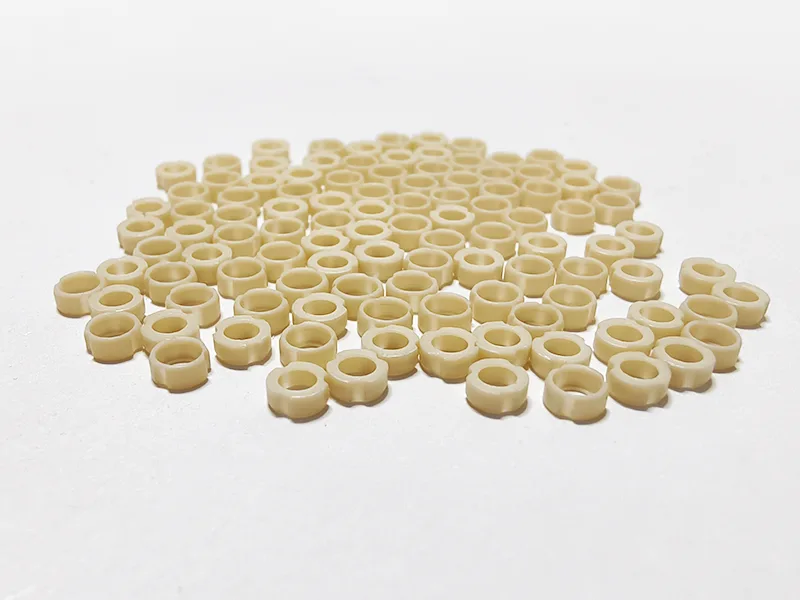

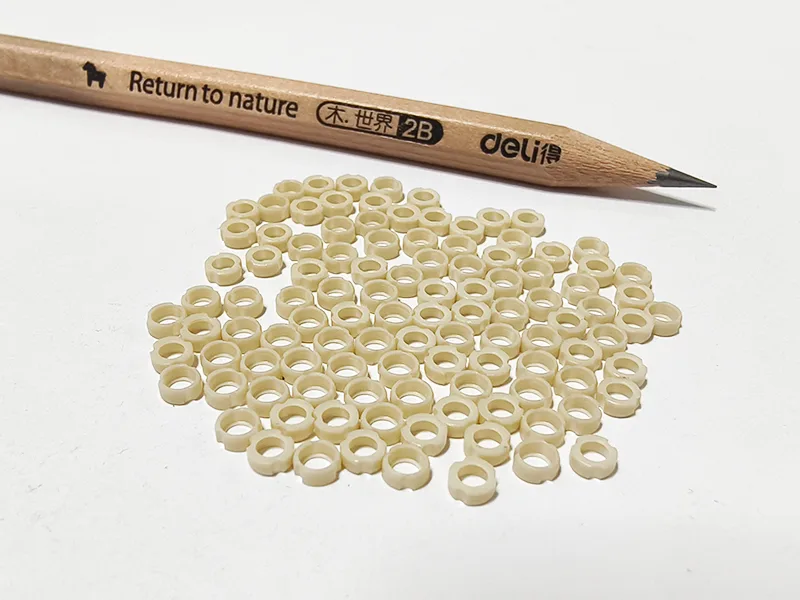

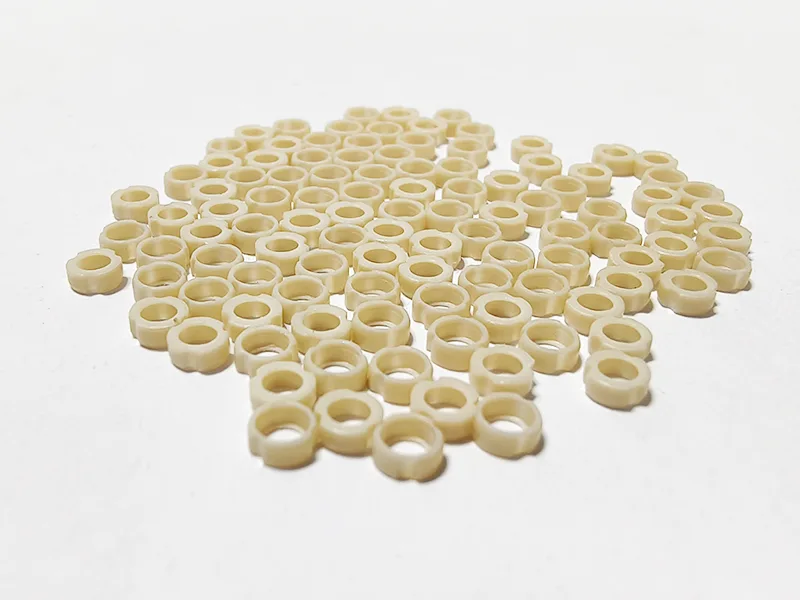

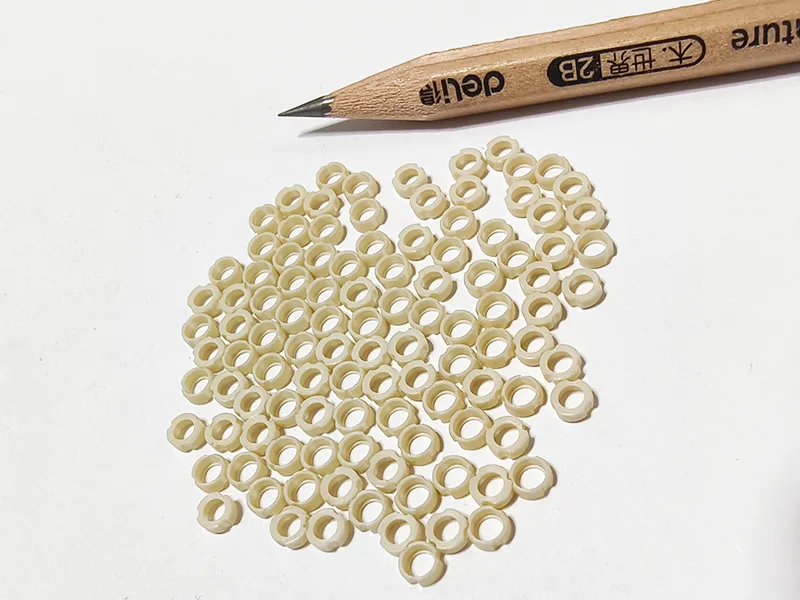

Precisie CNC-medische bewerking

Sanluo Precision is een professionele fabrikant en leverancier van precisie CNC-medische bewerkingen in China. Het richt zich op de innovatie van precisie CNC-medische bewerkingstechnologie, waarbij geavanceerde numerieke besturingstechnologie wordt geïntegreerd met strikte normen van de medische industrie om professionele maatwerkdiensten aan klanten te bieden en de aanpassing van complexe en moeilijke onderdelen te ondersteunen. Het bedrijf is niet alleen een verwerkingsfabrikant, maar ook een technische partner van bedrijven in medische apparatuur, die volledige procesdiensten levert, van productontwikkeling tot massaproductie.

Stuur onderzoek

Productomschrijving

Digitaal productiesysteem

De Sanluo Precision-fabriek heeft de digitalisering volledig geïmplementeerd in haar precisie-CNC-werkplaats voor medische bewerking. Het maakt gebruik van geïntegreerd CAD/CAM/CAE-ontwerp en -productie, gebruikt CATIA voor 3D-modellering, Mastercam om verwerkingsprogramma's te genereren en ANSYS voor eindige-elementenanalyse. Het MES (Manufacturing Execution System) maakt controle over het gehele productieproces mogelijk, inclusief het plaatsen van bestellingen, procesplanning, materiaaldistributie, kwaliteitsinspectie tot de opslag van eindproducten en andere aspecten. De netwerksnelheid van de apparatuur is 100%, met real-time verzameling van verwerkingsparameters, gereedschapsstatus en bedrijfsomstandigheden van de apparatuur. Er wordt een digitaal tweelingmodel opgezet en er wordt virtuele verificatie uitgevoerd vóór de daadwerkelijke verwerking. De kosten voor vallen en opstaan worden met 50% verlaagd.

Meerassige bewerking

Als geavanceerde precisie-CNC-fabrikant van medische bewerkingen is Sanluo Precision uitgerust met een DMG vijfassig bewerkingscentrum en een Makino draai- en freescombinatiecentrum. De vijfassige bewerking kan de bewerking van complexe gebogen oppervlakken met één opstelling voltooien. Kunstmatige gewrichtskogelkoppen (radius R15-25 mm, balliteit ≤ 0,01 mm) en tussenwervelfusie-apparaten (samenwerking op meerdere oppervlakken, samenwerkingsnauwkeurigheid ± 0,02 mm). De gecombineerde bewerking van draaien en frezen heeft de processen van buitencirkel, kopvlak, boren, gleufsteken en tappen voltooid, waardoor de verwerkingsefficiëntie met 60% is toegenomen en de positionele nauwkeurigheid van elk oppervlak is gegarandeerd. De centreerdraaibank verwerkt instrumenten met dunne schacht (L/D ≥ 20), met rechtheid ≤ 0,02 mm/100 mm.

Continue procesverbetering

Sanluo Precision Company beschikt over een continu verbeteringsmechanisme voor precisie CNC-medische bewerking. Bij gebruik van de Six Sigma (6σ)-beheermethode bedraagt het defectpercentage ≤ 3,4 ppm. Gebruik van experimenteel ontwerp (DOE) om de snijparameters te optimaliseren om de verwerkingsefficiëntie en de stabiliteit van de verwerkingskwaliteit te verbeteren. Voer regelmatig standtijdtests, snijkrachttests en oppervlakte-integriteitsanalyses uit en creëer een procesdatabase. Het engineeringteam neemt deel aan de ontwikkeling van nieuwe producten voor klanten, geeft DFM-suggesties en verbetert de maakbaarheid van de producten. Het heeft direct of indirect op maat gemaakte precisie-CNC-medische bewerkingsdiensten geleverd voor hoogwaardige medische apparatuur zoals Da Vinci-chirurgische robots, GE Medical CT en Philips-echografiesondes.

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	O.D	Identiteitskaart	T(C)	DP	DA
eenheid: ±/mm	0.002	0.003	0.005	0.005	0.0001
Geometrische nauwkeurigheid	rondheid	coaxialiteit	rechtheid	cilindriciteit	cirkelvormige uitloop
eenheid: ±/mm	0.001	0.004	0.002	0.003	0.005
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Technische parameters van apparatuur

Parametercategorieën	Parameterdetails
Uitrustingsmodel	NTX 500 Gecombineerd bewerkingscentrum voor draaien en frezen
Kernpositionering	Horizontaal/verticaal multifunctioneel bewerkingscentrum met 3 assen, compacte structuur, geschikt voor medische en andere industrieën
Reizen (X/Y/Z)	X-as: 375 mm, Y-as: 150 mm, Z-as: 610 mm
Spilsnelheid	Optionele snelheden: 8.000 / 12.000 / 30.000 / 42.000 tpm
Verwerkingscapaciteit	Maximale werkstukdiameter: ø350 mm, Maximale staafdiameter: ø65 mm
Capaciteit gereedschapsmagazijn	Standaard 38-bit, optioneel 76-bit of 114-bit
Kernvoordelen	Kan 6 bewerkingsoppervlakken in één opstelling voltooien, de Y-asslag van de snijtoren bereikt 60 mm
Typische toepassingen	Geschikt voor efficiënte verwerking van complexe onderdelen in precisie CNC-medische bewerking, halfgeleider-, matrijzen- en andere industrieën

Parametercategorieën	Parameterdetails
Uitrustingsmodel	TORNOS Zwitserse GT26 automatische draaibank
Kernpositionering	Grootschalige en efficiënte productie van kleine asonderdelen zoals medische schroeven
Maximale bewerkingsdiameter	25,4 mm (voorgesneden staafmateriaal)
Maximale spilsnelheid	Informatie ontbreekt (waarin wordt vermeld dat een hoog toerental een hoog koppel kan opleveren)
Gereedschapscapaciteit	Er kunnen maximaal 40 gereedschappen worden geïnstalleerd (inclusief 16 elektrische gereedschappen)
Aantal assenconfiguratie	Er zijn twee modellen beschikbaar: 5-assig en 6-assig
Rijmodus	Ondersteunt de hulsmodus (voor het verwerken van lang staafmateriaal) en de modus zonder huls (voor het verwerken van korte werkstukken, wat materiaal kan besparen)
Kernvoordelen	De Y-as verbetert de verwerkingsmogelijkheden op de achteras, waardoor eenmalig klemmen mogelijk is voor compoundbewerkingen zoals draaien, frezen en boren, waardoor de noodzaak voor secundair klemmen wordt verminderd
Typische toepassingen	Medische schroeven, tandheelkundige schroeven, elektronische en micromechanische onderdelen
