Lasermicroboren

Micro-hole-verwerkingstechnologie

De laser-microboortechnologie die door de verwerkingsfabriek van Sanluo Precision wordt toegepast, maakt gebruik van hoogenergetische laserstralen om gaten te focusseren en te boren. Boorprincipe: De laser verwarmt het materiaal onmiddellijk tot het kookpunt, het materiaal verdampt en vormt gaten en het hulpgas blaast het gesmolten materiaal weg. Gatdiameterbereik: φ10-500μm, minimale gatdiameter φ5μm. Diepte-diameterverhouding: ≥20:1, aanzienlijke voordelen bij de verwerking van diepe gaten. Diverse soorten gaten: ronde gaten, vierkante gaten, speciaal gevormde gaten, direct gevormd door laser. Kwaliteit van de gatenwand: tapsheid ≤2°, rondheid ≥95%, ruwheid van het wandoppervlak Ra0,5-2μm. Snelheid van één gat: 0,01-1 seconde, hoge efficiëntie bij batchverwerking van array-gaten. Toepasbare materialen: metalen, keramiek, glas, kunststoffen, composietmaterialen kunnen allemaal worden geboord.

Nauwkeurigheid van stations

Precisiegatverwerkingstechnologie

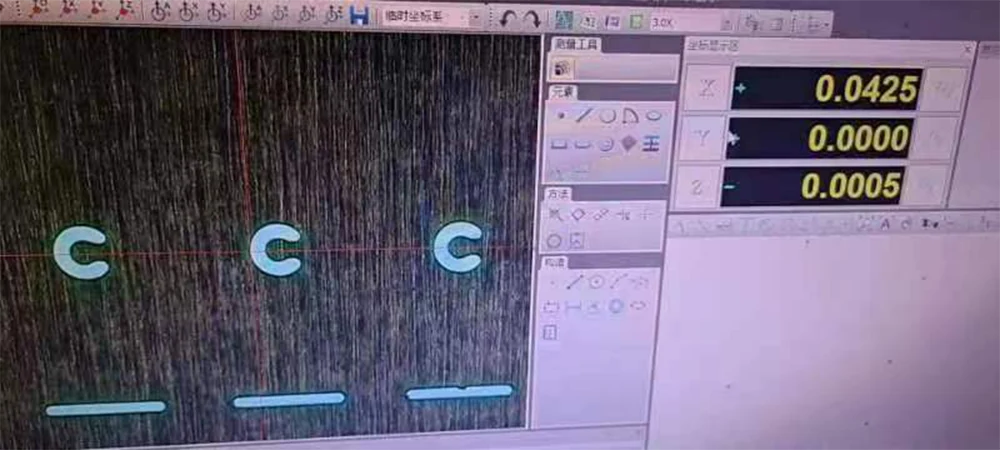

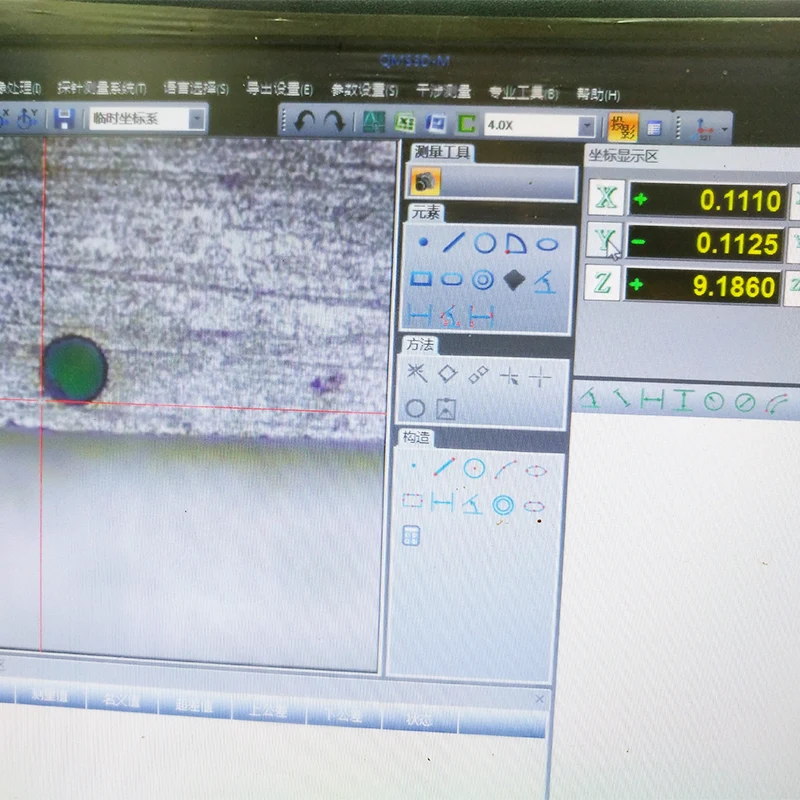

Als professionele fabrikant van lasermicroboren heeft Sanluo Precision het proces verfijnd en geoptimaliseerd. Boren met één puls: voltooid met een enkele puls, hoge snelheid, geschikt voor gaten van φ<100 μm in dunne materialen. Multipulsboren: multipulssuperpositie, gatdiameter φ100-300 μm, diepte 5 mm. Spiraalboren: laserspiraalscannen, grote gatdiameter φ300-1000μm, grote diepte-diameterverhouding. Hulsgatproces: boor eerst een klein geleidegat en boor vervolgens met hoge precisie een groot gat. Parameterregeling: nauwkeurige regeling van pulsenergie, frequentie, mate van onscherpte en hulpluchtdruk. Arrayboren: CNC-positionering voor batchboren, nauwkeurigheid van de gatsteek ± 5 μm, consistentie van de gatdiameter <3%. Online detectie: coaxiale CCD-observatie, laserbereik om kwaliteit te garanderen.

Toepassingsgebieden

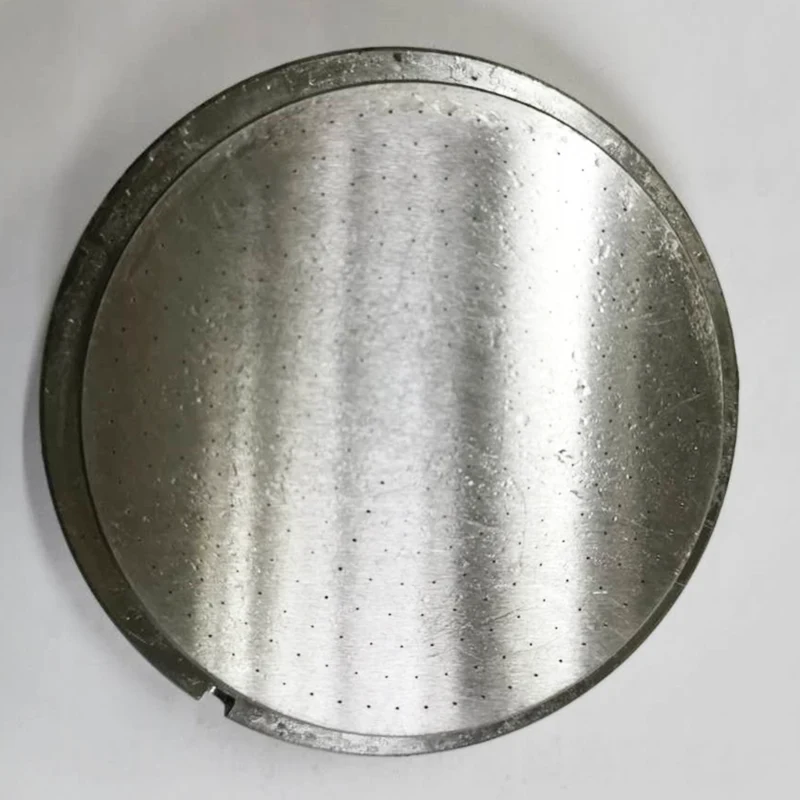

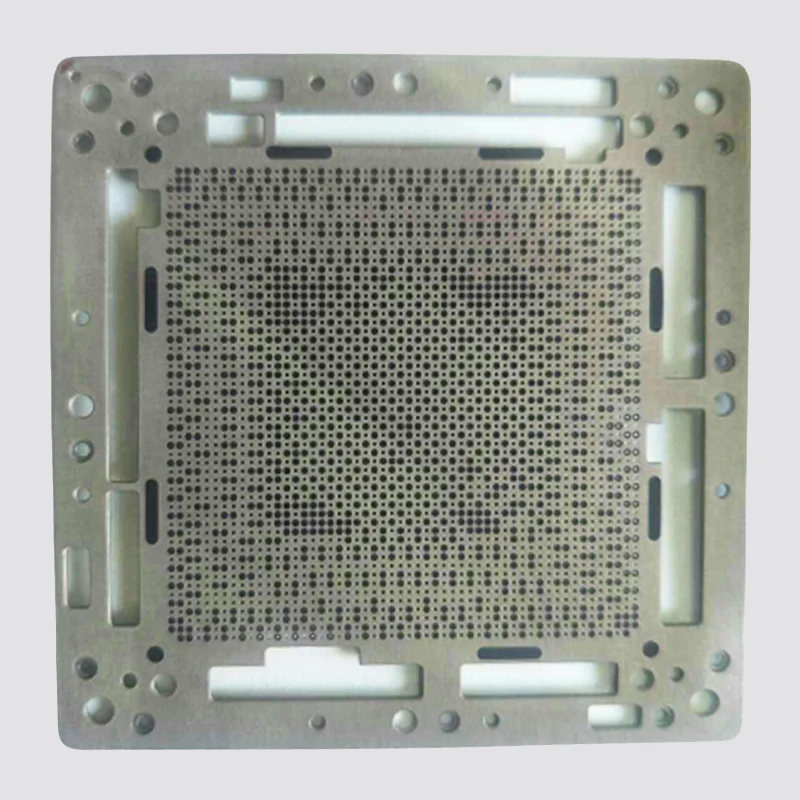

Het lasermicroboren van Sanluo Precision wordt toegepast in verschillende scenario's, zoals filmkoelgaten van motorturbinebladen, met een gatdiameter van φ0,3-1 mm, een hellingshoek van 15°-30°, en duizenden gaten; zweetkoelgatenreeksen van vlambuizen in de verbrandingskamer, met een gatdiameter van 0,2-0,5 mm en een gatafstand van 1-3 mm. Via gaten van keramische substraten voor elektronische verpakkingen, met een gatdiameter van 50-300 μm, gemetalliseerde gaten; microgaten van IC-substraten, met een diameter van φ20-100μm en een diepte-diameterverhouding van 15:1. Zijgaten van katheters voor medische hulpmiddelen, met een gatdiameter van 100-500 μm voor medicijnafgifte; membraangaten van dialysatoren, met een gatdiameter van 10-50 μm en uniforme verdeling. Microgaten van roestvrijstalen filterschermen voor filterapparaten, met een gatdiameter van φ20-200μm en een gatdichtheid van 10-100 stuks/cm². Sanluo Precision heeft op maat gemaakte laserstraalbewerkingsdiensten geleverd voor AVIC, Foxconn, Medtronic en andere ondernemingen, met een jaarlijks boorvolume van meer dan 100 miljoen gaten, stabiele kwaliteit en betrouwbare nauwkeurigheid.
