Precisiebewerking in de lucht- en ruimtevaart

Sanluo Precision is een professionele fabrikant en leverancier van precisiebewerkingen in de lucht- en ruimtevaart in China. Met meer dan een decennium aan technische ervaring houdt het bedrijf zich voornamelijk bezig met onderzoek en ontwikkeling op maat van uiterst nauwkeurige lucht- en ruimtevaartcomponenten, en levert het professionele precisiebewerkingsdiensten voor de lucht- en ruimtevaart aan klanten. Het bedrijf is zich terdege bewust van de missievereiste voor één enkel succesvol en foutloos ruimtevaartproduct. Het heeft de precisieverwerkingstechnologie tot het uiterste gedreven en biedt betrouwbare precisieproductiegaranties voor grote lucht- en ruimtevaartprojecten.

Stuur onderzoek

Productomschrijving

Ultraprecieze bewerkingsmogelijkheden

Sanluo Precision Machining Factory bereikt nauwkeurigheid op micronniveau in zijn ultra-precieze bewerkingsmogelijkheden in de lucht- en ruimtevaart. Onze faciliteit is uitgerust met draadvonkmachines met langzame aanvoer die een precisie van ± 0,001 mm kunnen bereiken, precisiecilindrische slijpmachines die een rondheid van 0,0003 mm bereiken, en ultraprecieze draaibanken die oppervlakteafwerkingen kunnen produceren met een ruwheid van Ra 0,05 μm. Voor ultraprecieze componenten, zoals optische assemblages, gyroscooponderdelen en precisielagers, maken we gebruik van geavanceerde processen, waaronder diamantdraaien, spiegelslijpen en ultrasoon machinaal bewerken om bewerkingsnauwkeurigheden op micron- of zelfs submicronniveau te bereiken. Precisiebewerkingen in de lucht- en ruimtevaart stellen strenge kwaliteitsnormen aan materialen en brengen unieke productie-uitdagingen met zich mee, vooral als het gaat om moeilijk te bewerken materialen: molybdeenlegeringen (hoog smeltpunt), berylliumkoperlegeringen (hoge thermische geleidbaarheid), titaniumlegeringen (moeilijk te snijden) en keramische matrixcomposieten (hoge brosheid). Op basis van de specifieke kenmerken van elk materiaal hebben we gespecialiseerde databases voor bewerkingsprocessen opgezet; door het optimaliseren van snijparameters, gereedschapsgeometrieën en koel-/smeerstrategieën hebben we met succes technische uitdagingen opgelost, zoals verharding van het werk, gereedschapsslijtage en vervorming van onderdelen.

precisiebewerking in de lucht- en ruimtevaart Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	SCH	DA
eenheid: ±/mm	0.005	0.002	0.001	0.005	0.0001
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	ruwheid	cirkelvormige uitloop
eenheid: ±/mm	0.002	0.003	0.005	Ra0,8	0.008
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Metrologie en inspectiegarantie

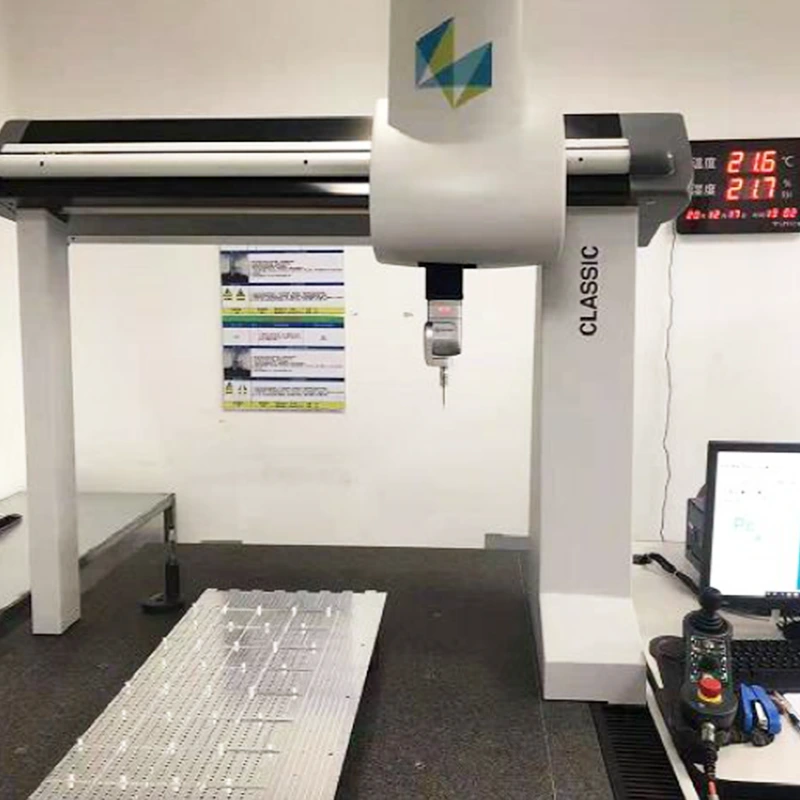

Als gespecialiseerde fabrikant van nauwkeurig bewerkte onderdelen voor de lucht- en ruimtevaart exploiteert Sanluo Precision een klasse 1000 cleanroomfaciliteit uitgerust met geavanceerde luchtzuiveringssystemen en antistatische beveiligingen. Operators houden zich aan strikte protocollen door stofdichte cleanroomkleding te dragen, terwijl afgewerkte werkstukken worden opgeslagen in vacuümverzegelde verpakkingen. Het bewerkingsproces maakt gebruik van ultrazuiver water als koelmiddel, waardoor het risico op verontreiniging, dat gepaard gaat met conventionele snijvloeistoffen, wordt geëlimineerd. Wat metrologie en inspectiegarantie betreft, is de faciliteit uitgerust met een uitgebreide reeks precisietestinstrumenten, waaronder vormtesters, oppervlakteruwheidsprofielmeters en laserinterferometers, die meetnauwkeurigheid garanderen die voldoet aan de klasse 1-normen. Elk met precisie vervaardigd onderdeel ondergaat een strenge 100% volledige inspectie, aangevuld met onafhankelijke monsterinspecties en certificering uitgevoerd door externe metrologische organisaties. Wij bieden uitgebreide inspectierapporten over geometrische afmetingen, vorm- en positietoleranties, oppervlaktekwaliteit en materiaaleigenschappen. Tot nu toe hebben we voor tal van projecten met succes op maat gemaakte precisiebewerkingsdiensten voor de lucht- en ruimtevaartsector voltooid.

precisiebewerking in de lucht- en ruimtevaart Technische parameters van apparatuur

Parametercategorie	Technische specificaties
Uitrustingsmodel	FZ25 S Vijfassig verticaal bewerkingscentrum
Kernpositionering	Speciaal ontworpen voor de uiterst efficiënte vijfassige bewerking van complexe, grote werkstukken.
Machine-indeling	De bewerkingszone en de laadzone zijn fysiek gescheiden, waardoor volledig zicht op het bewerkingsproces mogelijk is.
Reizen (X/Y/Z)	1600 / 1100 / 800mm
Bewerkingsvermogen	Max. Werkstukafmetingen: φ1400×1600 mm; Max. Laadvermogen: 700 kg
Rijden en snelheid	X-as aangedreven door een lineaire motor; Max. Snelle verplaatsingssnelheid (X/Y/Z): 120 / 75 / 75 m/min
Spindelsysteem	Max. Spiltoerental: 12.500 tpm; Max. Koppel: 208 Nm; Spindelconus: HSK-A63
CNC-systeem	Siemens SINUMERIK ONE-besturingssysteem
Typische toepassingen	Ideaal voor componenten in de halfgeleiderindustrie en precisiebewerkingsonderdelen in de lucht- en ruimtevaart.

Parametercategorie	Technische specificaties
Uitrustingsmodel	SMC125MT frees-draai bewerkingscentrum
Kernpositionering	Integreert frees- en draaiprocessen om uitgebreide bewerking van verbindingen mogelijk te maken
Reizen (X/Y/Z)	1250 / 1250 / 1000mm
B-as zwenkbereik	-30°tot +180°
Toetsnauwkeurigheid (herhaalbaarheid)	X/Y/Z-assen: 0,006 mm; B/C-assen: 4 boogseconden
Spindelsysteem	Max. Spiltoerental: 12.000 tpm; Conus: HSK-A100
Automatisering en efficiëntie	Uitgerust met een dual-palletwisselsysteem; palletwisseltijd: 16 seconden, waardoor een productiviteitsverhoging tot 300% mogelijk is
CNC-systeem	Siemens Sinumerik ONE
Typische toepassingen	Ideaal voor complexe onderdelen, zoals onderdelen die precisiebewerking in de lucht- en ruimtevaart vereisen
