CNC-bewerking in de lucht- en ruimtevaart

Sanluo Precision is een professionele fabrikant en leverancier van CNC-bewerkingsmachines voor de lucht- en ruimtevaart in China. Wij zijn een van de weinige ondernemingen in het land die voldoen aan de verwerkingsnormen van ruimtevaartkwaliteit. Wij bieden professionele CNC-bewerkingsdiensten voor de lucht- en ruimtevaart voor onze klanten. De NC-bewerking van ons bedrijf stelt extreem hoge eisen aan betrouwbaarheid, precisie en consistentie. We hebben altijd nul gebreken als ons kwaliteitsdoel gesteld en bieden professionele, op maat gemaakte CNC-bewerkingsdiensten voor de lucht- en ruimtevaart voor componenten van de lucht- en ruimtevaartstructuur, belangrijke onderdelen en precisiecomponenten van besturingssystemen.

Stuur onderzoek

Productomschrijving

Technische normen op ruimtevaartniveau

De Sanluo Precision-fabriek houdt zich bij het uitvoeren van de verwerking strikt aan de technische normen voor CNC-bewerking in de ruimtevaart. De verwerkingsnauwkeurigheid bereikt de IT6- en IT5-niveaus, met vorm- en positietoleranties van ± 0,002 mm, en de oppervlakteruwheid bedraagt niet meer dan Ra0,2 μm. Het beheerst de snijtechnologieën met lage spanning en verwerkingstechnologieën bij constante temperatuur voor ruimtevaartspecifieke materialen zoals titaniumlegering TC4, hogetemperatuurlegering GH4169 en aluminium-lithiumlegering. Het controleert de vervorming en resterende interne spanning van de materialen om langdurig gebruik van de onderdelen te garanderen. Speciale uitrusting en omgevingsomstandigheden zijn onder meer het vijfassige bewerkingscentrum DMU85 van DMG MORI en het verticale bewerkingscentrum uit de VF-serie van Haas. Er is een speciale productieverwerkingsruimte met strikte managementsystemen voor de in- en uitgang van personeel en grondstoffen.

Nauwkeurigheid van het werkstation

dimensionale nauwkeurigheid	L(X)	W(Y)	H(Z)	SCH	Identiteitskaart
eenheid: ±/mm	0.005	0.002	0.001	0.005	0.01
Geometrische nauwkeurigheid	vlakheid	parallellisme	loodrechtheid	ruwheid	concentriciteit
eenheid: ±/mm	0.002	0.003	0.005	Ra0,8	0.008
productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
productie cyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Kwaliteitstraceerbaarheidssysteem

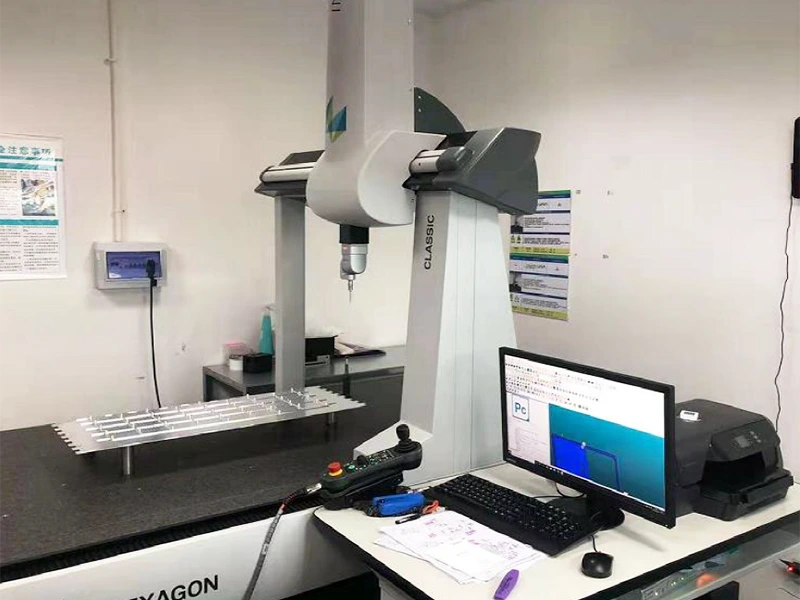

Als professionele fabrikant van CNC-bewerkingsmachines voor de ruimtevaart beschikt Sanluo Precision Company over een gerenommeerd traceerbaarheidssysteem van hoge kwaliteit. Elk onderdeel heeft een compleet kwaliteitsbestand, inclusief het batchnummer van de grondstoffen, warmtebehandelingsrapporten, verwerkingsparameters en testgegevens gedurende het hele proces worden allemaal in het bestand opgeslagen. Niet-destructieve testtechnologieën zoals spectraalanalyse, ultrasoon testen en röntgeninspectie worden gebruikt om de interne en externe kwaliteit van de onderdelen te garanderen. Alle belangrijke afmetingen worden gemeten met behulp van ZEISS meetmachines met drie coördinaten, en de testrapporten voldoen aan de AS9100D-normen. Het bedrijf heeft op maat gemaakte NC-bewerkingsdiensten geleverd voor belangrijke componenten voor meerdere lucht- en ruimtevaartmodellen, met een kwalificatiepercentage van meer dan 99,8%.

Technische parameters van apparatuur

Parametercategorieën	Parameterdetails
Uitrustingsmodel	Makino T2
Kernpositionering	Grote luchtvaartcomponenten van titaniumlegering (zoals frames, schotten) voor speciale vliegtuigen
Aantal assen	5-assig (horizontaal type, converteerbaar tussen horizontaal en verticaal)
Reizen (X/Y/Z)	2000 mm / 2000 mm / 1800 mm
Spilsnelheid	4000 tpm, 8000 tpm (optioneel)
Uitgangsvermogen	100 kW
Snelle verplaatsingssnelheid (X/Y/Z)	16000mm/min
Capaciteit gereedschapsmagazijn	120 stuks
Maximale werktafelbelasting	5000kg
Kernvoordelen	Geoptimaliseerd voor het frezen van titanium, met een actief dempingssysteem, een stijve structuur en een hogedruk-koelsysteem met hoge doorstroming
Typische toepassingen	Precisie lucht- en ruimtevaart CNC-bewerkingscomponenten en onderdelen, enz.

Parametercategorieën	Parameterdetails
Uitrustingsmodel	Schaublin 136CNC
Kernpositionering	Massaproductie met hoge precisie
Aantal assen	/
Sleutelnauwkeurigheid	Rondheid snijden: 0,2 μm, oppervlakteruwheid: Ra 0,05 μm
Kernvoordelen	Temperatuurregelsysteem voor de hele machine; geschikt voor HRC65 draaien van hard materiaal en verwerking van titaniumlegeringen
Numeriek controlesysteem	Uitgerust met FANUC Oi Mate TC-systeem
Toepassingsgebieden	Lucht- en ruimtevaart CNC-bewerking, elektronica, instrumentatie en andere precisieproductiegebieden
