Bewerking van micro-elektrische ontladingen

Sanluo Precision is een toonaangevende fabrikant en leverancier van micro-elektrische ontladingsbewerkingen in China, met precisieverwerkingstechnologie op micro-nanoniveau, die klanten micro-EDM-bewerkingsdiensten op submicronniveau biedt. Het biedt professionele op maat gemaakte micro-EDM-bewerkingsdiensten voor hoogwaardige productiegebieden zoals precisie-instrumenten, optische apparaten, microfluïdische chips, micro-elektromechanische systemen (MEMS), en ondersteunt de aanpassing van complexe en moeilijke onderdelen. Het doorbreekt de beperkingen van traditionele verwerking, realiseert ultraprecieze verwerking op micronschaal en voldoet volledig aan de strenge eisen van hoogwaardige productie voor machinale bewerking van micro-elektrische ontladingen.

Stuur onderzoek

Productomschrijving

Ultraprecies proces

De verwerkingsfabriek van Sanluo Precision beheerst het ultraprecieze proces van machinale bewerking van micro-elektrische ontladingen. WEDG-draadslijpen: wolfraamdraad EDM-draadslijpen met φ0,01 mm tot φ0,05 mm wordt gebruikt voor het verwerken van micro-aselektroden met een diameter van φ0,02 mm tot φ0,5 mm, diameternauwkeurigheid ± 0,001 mm, cilindriciteit 0,002 mm, oppervlakteruwheid Ra 0,1 μm. Micro-energie-ontlading: enkele pulsenergie is 10⁻⁸ tot 10⁻¹⁰ joules, de diameter van de ontladingsvlek is minder dan 3 μm, materiaal wordt verwijderd op atomair niveau en de oppervlaktekwaliteit is goed. Precisieservo: invoerresolutie op nanometerniveau, adaptieve spleetcontrole, realtime detectie van de ontladingsstatus. Constante temperatuur en vochtigheid: de temperatuur van de verwerkingsomgeving is 20 ± 0,1 ℃, de vochtigheid is 50 ± 2%, actieve trillingsisolatie om stabiliteit te garanderen. Online detectie: lasermeting, witlichtinterferometer, atoomkrachtmicroscoop, met een nauwkeurigheid tot op nanometerniveau.

Nauwkeurigheid van stations

Dimensionale nauwkeurigheid	O.D	Identiteitskaart	DP	ZW	SCH
eenheid: ±/mm	0.001	0.001	0.001	0.001	0.001
Geometrische nauwkeurigheid	Rondheid	Coaxialiteit	Cilindriiteit	Symmetrie	Concentriciteit
eenheid: ±/mm	0.001	0.002	0.002	0.002	0.002
Productiecapaciteit	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Productiecyclus	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen	3-20 dagen

Micro-elektrodetechnologie

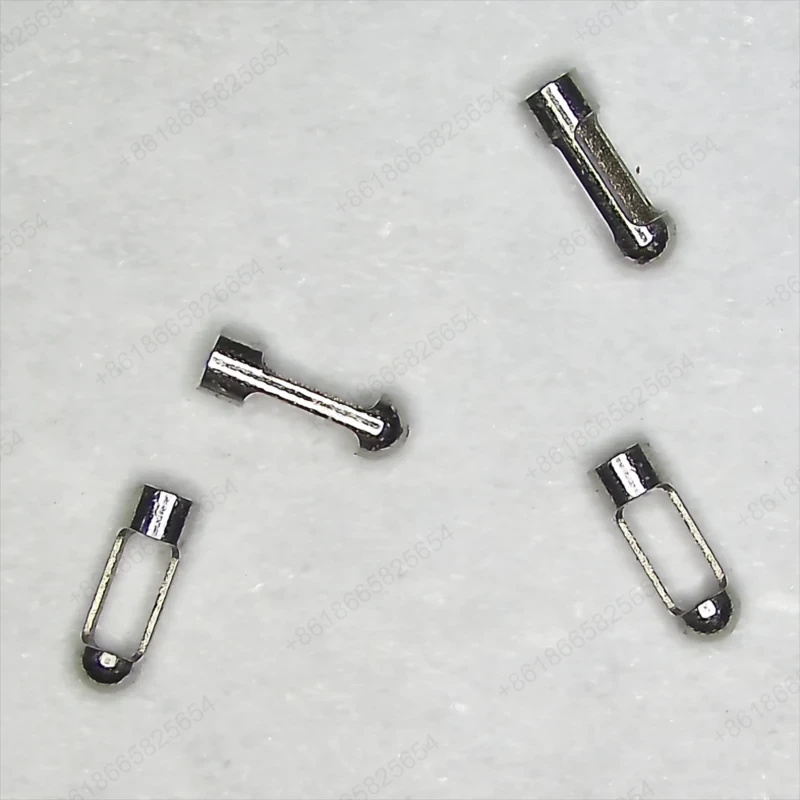

De bewerkingsdiensten voor micro-elektrische ontladingen van Sanluo Precision bestrijken meerdere industrieën. Precisiemallen: fijne inzetstukken van kunststof mallen met een kenmerkgrootte van 0,1 mm tot 0,5 mm. Microkernstaven van poedermetallurgische mallen met een diameter van φ0,3 mm en een lengte van 15 mm. Lucht- en ruimtevaartveld: precisiefilmgaten van turbinebladen met een gatdiameter van φ0,3~0,8 mm en een hellingshoek van 20~30°. Poreuze platen van brandstofsproeiers met een gatdiameter van φ0,15 mm tot 0,3 mm en 50 tot 100 gaten. Microtanden van minimaal invasieve chirurgische messen met een tandafstand van 0,2 mm en een tandhoogte van 0,03 mm. Zijgaten van katheters met een diameter van φ0,1~0,3 mm en uniforme verdeling. MEMS: micro-via-gaten van piëzo-elektrisch keramiek met een diameter van φ0,05 mm tot 0,2 mm. Op silicium gebaseerde microstructuurverwerking met kenmerkgrootte <0,1 mm. Het bedrijf heeft op maat gemaakte microbewerkingsdiensten geleverd aan Huawei, BYD, Murata Manufacturing en andere bedrijven, waarbij jaarlijks 100.000 microonderdelen worden verwerkt.

Technische parameters van bewerkingsapparatuur voor micro-elektrische ontlading

Parametercategorie	Parameterdetails
Uitrustingsmodel	SX-100 pk
Kernpositionering	Zeer nauwkeurig 3D-micro-EDM-frezen, micro-deukverwerking
Aantal assen en slag	X/Y/Z/Z2-asslag: 250x150x150x150 mm
Sleutelnauwkeurigheid	Positioneringsnauwkeurigheid ±2μm, resolutie 0,1μm
Mogelijkheid tot microbewerking	In staat om de kleinste microgaten van Φ0,01 mm (10 μm) te verwerken
Spindel voedingssnelheid	Maximale Z-as 650 mm/min; maximale X/Y-as 800 mm/min
Kernvoordelen	Uitgerust met online micro-elektrodevoorbereiding en lasermeetfuncties; kan worden gebruikt als een CNC-micro-EDM-freesmachine
Typische toepassingen	Precisie-bewerkingsonderdelen voor micro-elektrische ontlading, enz

Parametercategorie	Parameterdetails
Uitrustingsmodel	HQ-UA40
Kernpositionering	Spiegeloppervlakverwerking van uiterst nauwkeurige microvormen
Aantal assen en slag	3-assig. X/Y/Z-slag: 400×300×300 mm
Sleutelnauwkeurigheid	Positioneringsnauwkeurigheid ≤0,005 mm, optimale oppervlakteruwheid 0,07 µm
Puls voeding	De minimale verwerkingsstroom is slechts 0,1 A, uitgerust met een verscheidenheid aan speciale circuits, zoals een spanningsstabilisatiecircuit voor nabewerking en een regelcircuit met laag verlies
Kernvoordelen	In staat om echte spiegeloppervlakverwerking te bereiken; bus-type CNC-systeem met een besturingsresolutie van 0,01 μm
Typische toepassingen	Bewerking van micro-elektrische ontladingen voor verpakkingsmatrijzen, connectoren en andere uiterst nauwkeurige producten
